Bedienungsanleitung: MBar EX
1. Einleitung
MBar EX ist ein Sensor für die Druckmessung von nicht korrosiven und unionisierten Gasen und
Flüssigkeiten. Der Sensor speichert die minimalen und maximalen Druckwerte und Temperaturen. Zusätzlich
können Alarme für zu hohen oder auch abfallenden Druck gesetzt und über das JETI Duplex System zum
Piloten übermittelt werden. Der MBar EX Sensor kann zum Beispiel für die Überwachung eines
Druckluftsystemes für Einziehfahrwerke eingesetzt werden oder auch für den Öldruck in hydraulischen
Systemen.
Mit dem Duplex 2,4 Ghz System werden nicht nur die Steuerfunktionen zum Modell übertragen, sondern es
bietet auch die Möglichkeit für umfassende Telemetrieübertragungen aus dem Modell. Diese Übertragenen
Daten können dann auf einer JETI Box am Sendermodul oder dem Display der Sender der JETI DS/DC Reihe
auf dem Display angezeigt werden. Diese Sender bieten außerdem die Möglichkeit für Sprachausgaben,
Speicherung der Werte und deren Verwendung als Geber für Funktionen oder Mischer.
2. Hauptfunktionen
- Messung von Druck und Temperatur.
- Akustische Alarme für Überdruck oder Druckabfall bei Verwendung von JETI Sendermodulen (nur EU
Versionen) oder auf der JETIBOX Profi.
- Expanderfunktion für den Anschluss weiterer Sensoren.
- Möglichkeit zur Nutzung logischer Eingänge zur Überwachung von Modellfunktionen per Telemetrie.
- Kompatibel mit dem EX Bus Protokoll zur bequemen Einstellung und Konfiguration über die
Geräteübersicht der DC/DS JETI Sender.
- Firmware updates.
Technische Daten
Abmessung
Gewicht
Messgenauigkeit
Druckes
Auflösung der Druckmessung
Measurement range
Temperaturbetreich
Empfohlene Versorgungsspannung
Maximale Versorgungsspannung
Stromaufnahme
Durchmesser Schlauchanschluss
3. Montage des MBar EX Sensors
Der Sensor sollte im Modell auf einer glatten Oberfläche montiert werden um ein unbeabsichtigtes
Herausziehen von Kabeln oder dem Druckschlauch zu vermeiden. Um den Sensor vor der Übertragung von
Schwingungen und Vibrationen zu schützen empfehlen wir die Befestigung des Sensors mit eines weichen,
geschäumten Doppelklebebands. Verwenden Sie einen für den im eingesetzten System vorherrschenden Druck
angepassten Druckschlauch.
www.modellmarkt24.ch
www.modellmarkt24.ch
des
absoluten
0÷1000kPa (150psi, 10bar)
MBar EX
30x23x13mm
7g
±2%
0,1kPa
-10÷85°C
3,5 ÷ 8,4V
16V
15mA
2mm
-3-

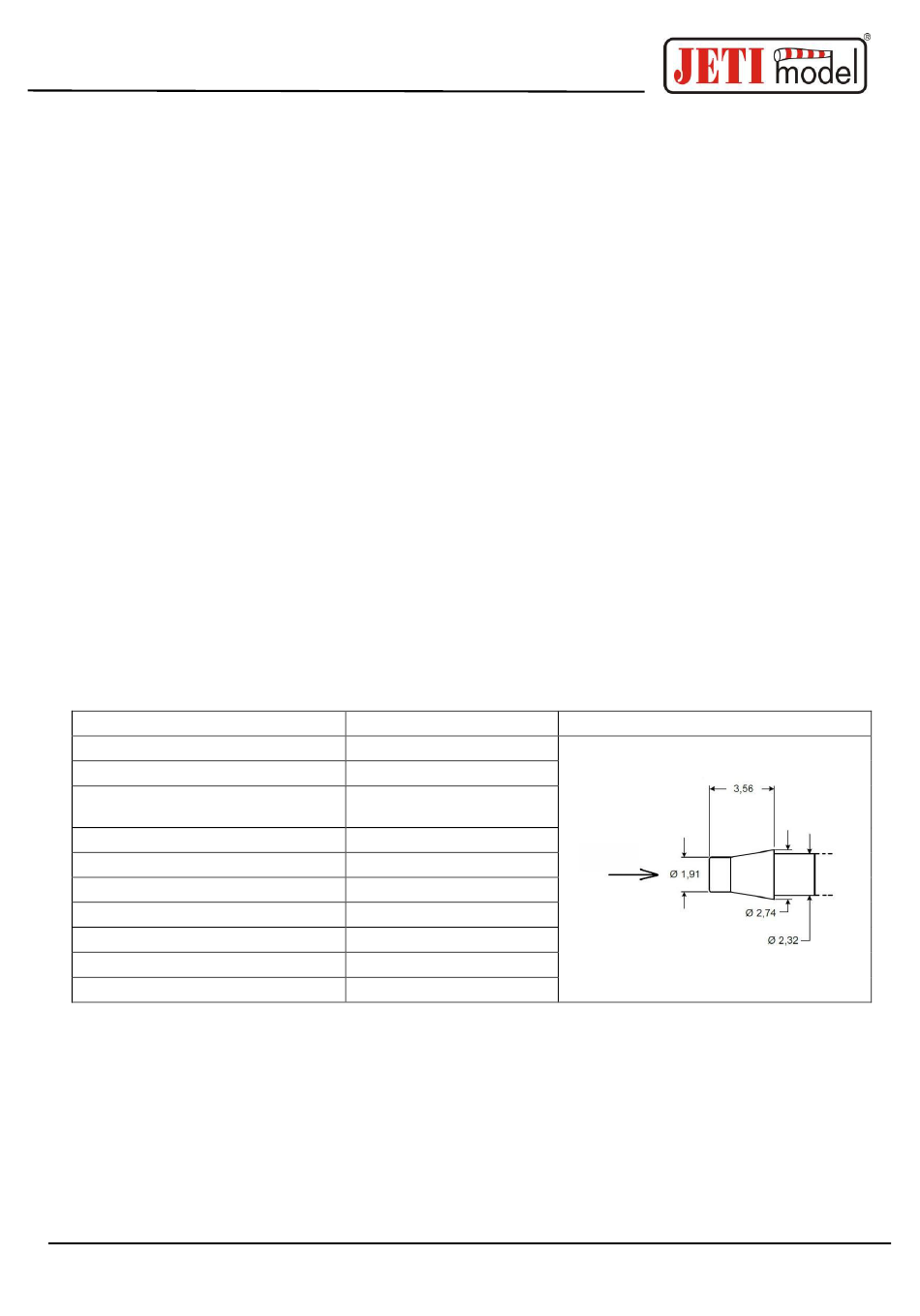

Dimensions of the extension
