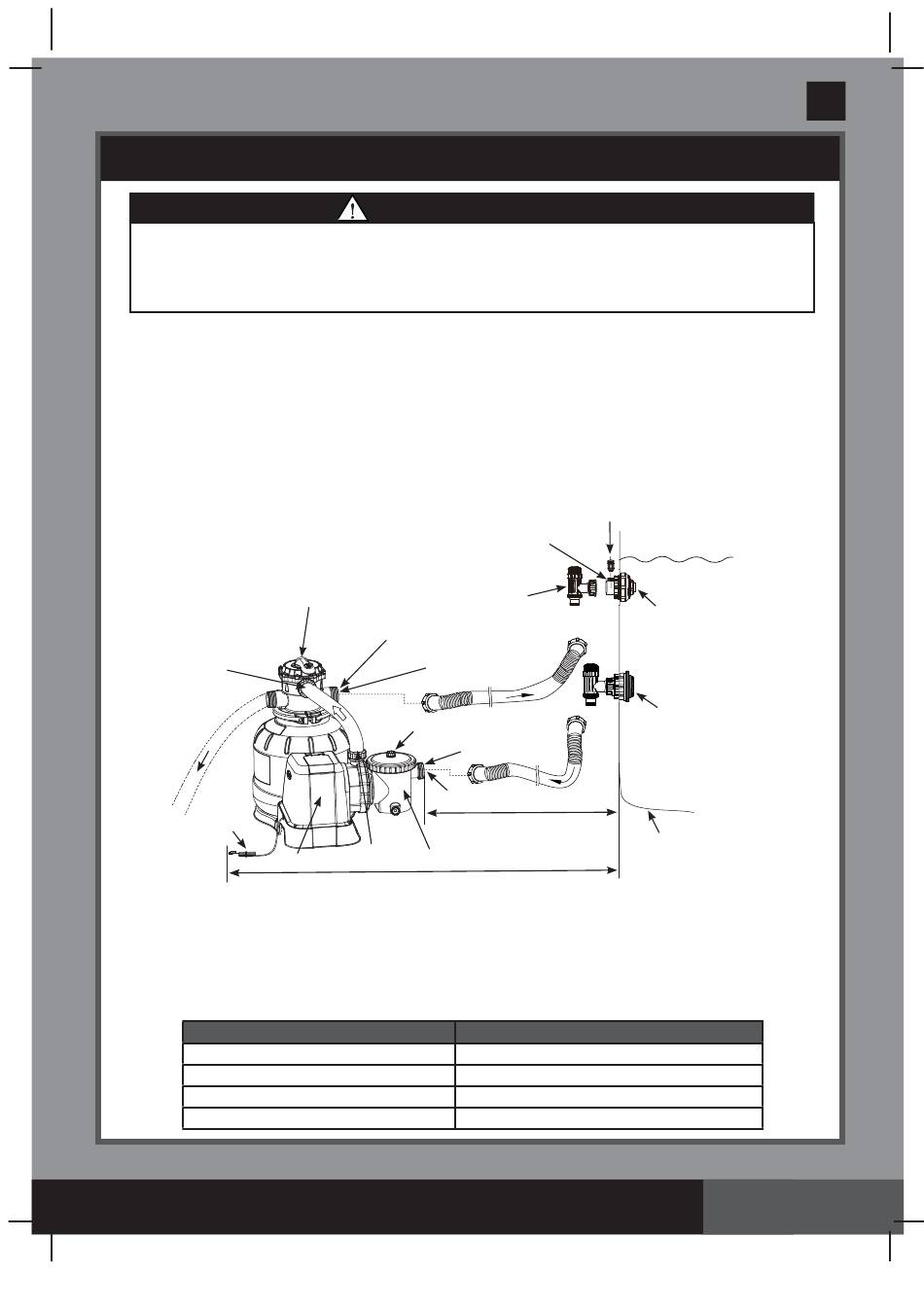

MONTAGE DES VERBINDUNGSSCHLAUCHES
• Produkt in mindestens 2 m Entfernung vom Pool aufstellen.
• Halten Sie den elektrischen Anschluss der Pumpe mehr als 3,5 m vom Pool entfernt.
• Positionieren Sie dieses Produkt vom Pool entfernt um zu verhindern, dass Kinder auf
die Pumpe klettern, um in den Pool zu gelangen.
Das 6-Wege-Ventil hat 3 Schlauchverbindungsöffnungen.
1. Verbinden Sie ein Schlauchende (12) mit dem Vorfiltereinlauf und das andere Ende des
Schlauches mit dem unteren Absperrschieber, beim welchem innen im Pool der Siebkorb
angebracht ist. Versichern Sie sich, dass die Schlauchschraubmuttern sicher befestigt sind.
2. Verbinden Sie den zweiten Schlauch (12) zwischen dem Wasserabfluss des 6-Wege-Ventils
und dem oberen Absperrschieber mit der Einlaufdüse. Versichern Sie sich, dass die
Schlauchschraubmuttern sicher befestigt sind.
3. Die dritte Schlauchverbindungsöffnung (Abwasserabfluss) auf dem 6-Wege-Ventil sollte
mithilfe eines Schlauches oder eines Rohres (nicht mitgeliefert) zu einem geeigneten
Abwasserbecken geleitet werden. Entfernen Sie die Abflussabdeckung bevor Sie den
Abwasserschlauch bzw. das Abwasserrohr anbringen.
4. Die Sandfilteranlage ist nun bereit den Pool zu filtern.
6-WEGE-VENTIL
WASSEREINLAUF
ABLASSEN
STROMZULEITUNG
Nach Angaben der internationalen Norm IEC 60364-7-702 müssen vom elektrischen Gerät zu
Schwimmbädern und anderen Becken Ausrüstungen folgende Distanzen eingehalten werden.
• Die Filterpumpe muss mehr als 2 m von den Pool Wänden entfernt positioniert werden.
• Der Netzkabelstecker der Filterpumpe für die 220-240 Volt Stromquelle muss mehr als
3,5 m von den Pool Wänden entfernt positioniert werden. Kontaktieren Sie Ihre lokalen
Behörden bezüglich der entsprechenden Standards und Anforderungen zu der
„Elektrischen Installation von Schwimmbädern und Beckenausrüstungen". Die folgende
Tabelle dient lediglich als Referenz.
Land/Region
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
WARNUNG
WASSERABFLUSS
L-FORM
DICHTUNG
LUFTAUSLASSVENTIL
L-FORM
DICHTUNG
MOTOR-
VORFILTER
WASSERABFLUSS
MOTOR
>3.5M
International
Frankreich
Deutschland
Niederlande
(342IO) SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 06/11/2018
LUFTSTRAHLVENTIL
SCHRAUBANSCHLUSS
FÜR LUFTZUFUHR
ABSPERRSCHIEBER
WASSEREINLAUF
>2M
(ABBILDUNG NICHT MASSSTABSGERECHT)
Standardnummer
IEC 60364-7-702
NF C 15-100-7-702
DIN VDE 0100-702
NEN 1010-702
Deutsch
WASSERSPIEGEL
VERSTELLBARE
BECKENEINLAUFDÜSE
SCHRAUB-FILTERVERBINDER
POOLFOLIE
AUSSENSEITE
