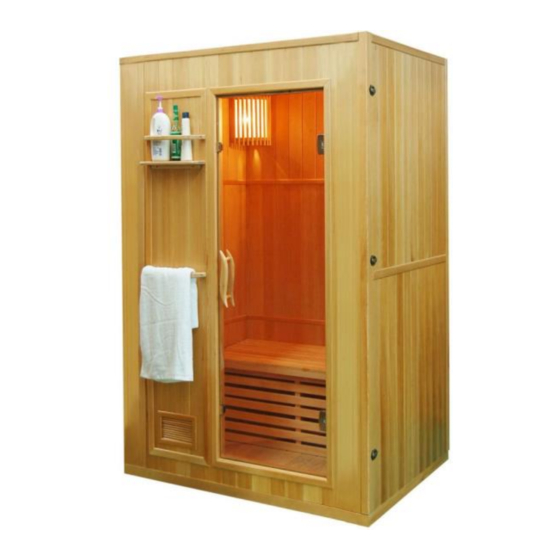

LinJa Larvik / E2 Montageanleitung
Vorschau ausblenden
Andere Handbücher für Larvik / E2:
- Montageanleitung (6 Seiten) ,
- Montageanleitung (15 Seiten)
Verwandte Anleitungen für LinJa Larvik / E2
Inhaltszusammenfassung für LinJa Larvik / E2

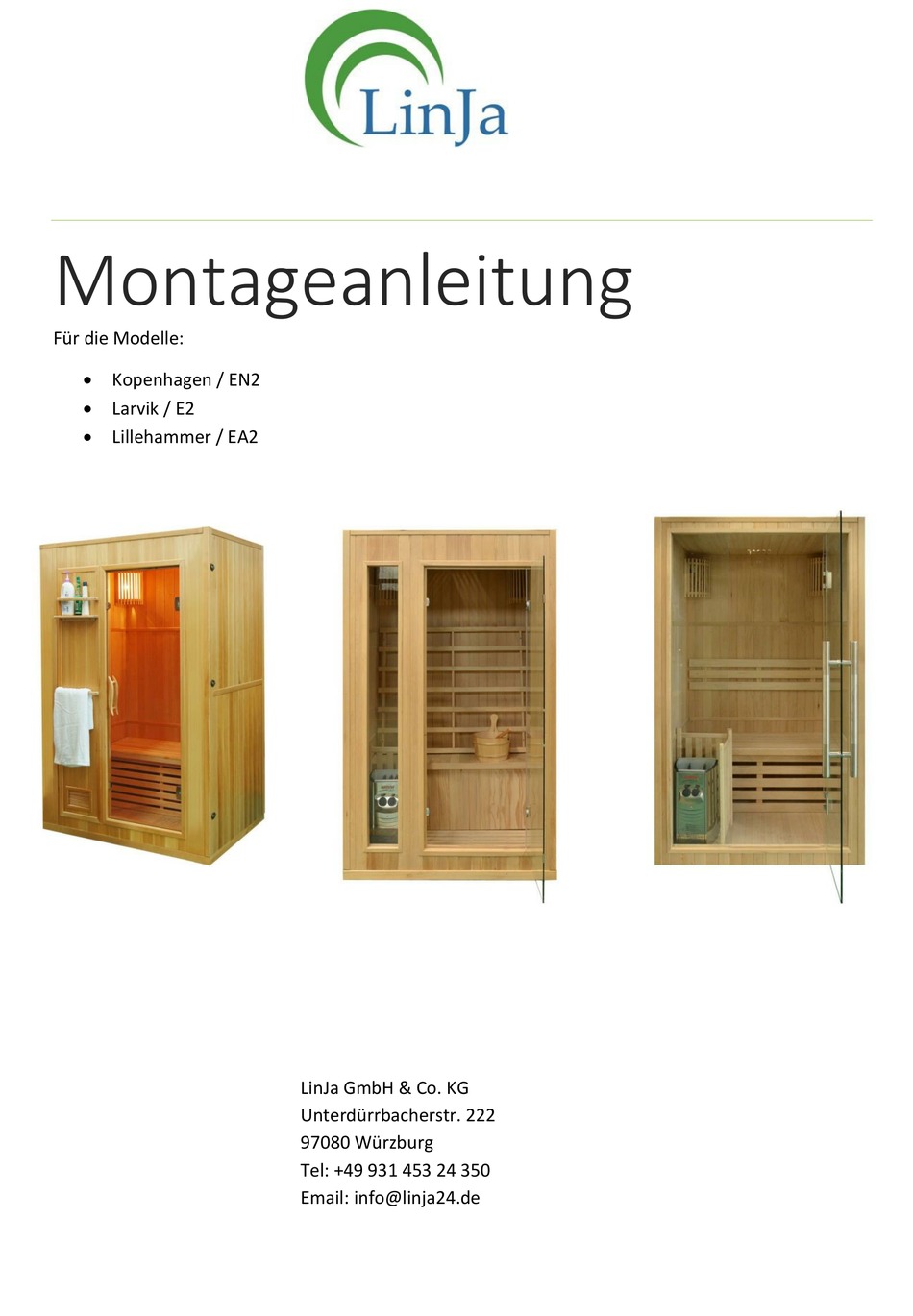

- Seite 1 Montageanleitung Für die Modelle: Kopenhagen / EN2 Larvik / E2 Lillehammer / EA2 LinJa GmbH & Co. KG Unterdürrbacherstr. 222 97080 Würzburg Tel: +49 931 453 24 350 Email: info@linja24.de...
- Seite 2 Vorwort Sehr geehrter Kunde, wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Bevor Sie die Sauna auspacken, überprüfen Sie die Verpackung auf eventuelle Schäden! Spätere Reklamationen werden nicht anerkannt. Vor der Montage sind auch alle Teile auf Schäden und Vollständigkeit zu prüfen.
-
Seite 3: Schritt 2: Rück- Und Seitenwände
Montage Schritt 1: Bodenplatte Bitte richten Sie den Boden an der gewünschten Stelle aus, um mit dem Aufbau der Rück,- und Seitenwände zu beginnen. Schritt 2: Rück- und Seitenwände Verbinden Sie bitte die Seitenpaneele mit dem Rückenwandpaneel und dem Bodenpaneel, indem Sie diese auf die Furchen des Bodenpaneels aufsetzen. - Seite 4 Schritt 4: Front Montieren Sie jetzt bitte das Frontpaneel, indem Sie dieses auf die Furchen des Bodenpaneels aufsetzen. Auch hier richten Sie die Schnallen bitte aus und ziehen diese dann fest. Schritt 5: Saunadach Jetzt setzen Sie bitte das Dach auf die Sauna. Heben Sie das Dachpaneel vorsichtig an und setzen Sie dieses auf die vier Seitenwände.
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Bringen Sie auf keinen Fall ein Türschloss an der Sauna an! Berühren Sie Ofen und Lampen im angeschalteten Zustand auf keinen Fall mit den Händen! Sorgen Sie für eine ausreichende Belüftung der Sauna! Nutzen Sie die Sauna nicht, wenn Sie offene Wunden oder Verbrennungen haben! ... - Seite 6 Bedienungsanleitung Saunaofen...
-
Seite 7: Inhaltsverzeichnis
These instructions for installation and use are Diese Montage- und Gebrauchsanle itung richtet intended for the owner or the person in charge of sich an den Besitzer der Sauna oder an die für die the sauna, as well for the electrician in charge Pflege der Sauna verantwortliche Person, sowie an... -
Seite 8: Instructions For Use
1. INSTRUCTIONS FOR USE 1. BEDIENUNGSANLEITUNG 1. 1. Piling of the Sauna Stones 1.1. Aufschichten der Saunaofensteine Die Schichtung der Ofensteine hat eine große Aus- The piling of the sauna stones has a great effect on the functioning of the heater (figure 1). wirkung auf die Effizienz des Ofens (Abb. -
Seite 9: Heating Of The Sauna
1.2. Heating of the Sauna 1.2. Erhitzen der Saunakabine When operating the heater for the first time, both the Beim ersten Erwärmen sondern sich von Saunaofen heater and the stones emit smell. To remove the smell, und Steinen Gerüche ab. Um diese zu beseit igen, the sauna room needs to be efficiently ventilated. -
Seite 10: Heater Off
· 1.3.3. Heater Off 1.3.3. Ofen aus The heater switches off, when the timer Der Ofen wird ausgeschaltet, wenn die turns the switch back to zero. You can Zeitschaltuhr den Schalter zurück auf null switch the heater off at any time by turn- gedreht hat. -
Seite 11: Anleitungen Zum Saunen
1.5. lnstructions for Bathing 1.5. Anleitungen zum Saunen • • Begin by washing yourself. Waschen Sie sich vor dem Saunen. • • Stay in the sauna for as long as you feel com- Bleiben Sie in der Sauna, solange Sie es als fortable. - Seite 12 • condition. Vergewissern Sie sich, dass die Sicherungen • des Ofens in gutem Zustand sind. Check that all heating elements glow when the • heater is on. Vergewissern Sie sich, dass bei • Turn the thermostat to a higher setting eingeschaltetem Ofen alle Heizelemente glühen.
-
Seite 13: Sauna Room
2. SAUNA ROOM 2. SAUNAKABINE 2. 1. Sauna Room Structure 2. 1. Struktur der Saunakabine A. lnsulation wool, thickness mm. The A. Isolier olle Stärke mm. Die Saunaka- sauna room must be insulated carefully so that bine muss sorgfältig isoliert werde,n damit der the heater output can be kept moderately low. -
Seite 14: Sauna Room Ventilation
2.2. Sauna Room Ventilation 2.2. Belüftung der Saunakabine The air in the sauna room should change six times per Die Saunaluft sollte sechsmal pro Stunde ausge- hour. Figure 5 illustrates different sauna room tauscht werden. Abb. 5 zeigt verschiedene Optio- ventilation options. -
Seite 15: Instructions For Installation
INSTRUCTIONS FOR INSTALLATION 3. INSTALLATIONSANLEITUNG 3. 1. Before Installation 3. 1. Vor der Montage Before installing the heater, study the instructions Bevor Sie den Saunaofen inst allieren, lesen Sie die Montageanleitung und überprüfen Sie folgende Din- for installation. Check the following points: •... -
Seite 16: Fastening The Heater An A Wall
3.2. Fastening the Heater on a Wall 3.2. Befestigung des Saunaofens an der Wand See fi gure 7. Siehe Abbildung 7. 1. Fasten the wall-mounting rack on the wall by 1. Befestigen Sie das Montagegestell mit den using the screws which come with the rack. dazu gelieferten Schrauben an der Wand. -
Seite 17: Elektroanschlüsse
3.3. Electrical Connections 3.3. Elektroanschlüsse Der Anschluss des Saunaofens an das Stromnetz darf The heater may only be connected to the electrical nur von einem zugelassenen Elektromonteur unter network in accordance with the current regulations by an authorised, professional elect rician. -
Seite 18: 1. Electric Heat Er Insulation Resistan 3. 4 . Installation Of The Contr Ol Unit And Sensors Rese Tt In G The Overheat Protector
3.4. Installation of the Control Unit and 3.4. Anschluß des Steuergerätes und der Sensors (BC-E) Fühler (BC-E) The control unit includes detailed instructions for In Verbindung mit dem Steuergerät werden genaue- fastening the unit on the wall. lnstall the temperature re Anweisungen zu dessen Befestigung an der Wand sensor on the wall of the sauna room above the gegeben. - Seite 19 Figure 11. Electrical connections of BC-E heater Abbildung 11. Elektroanschlüsse des Saunaofens BC-E CONTROL OF HEATING STEUERUNG DES ERHITZEN$ 2 3 4 Figure 10. Electrical connections of BC heater Abbildung 10. Elektroanschlüsse des Saunaofens BC RESIDUAL t:i.\ CURRENT DEVICE t:i. CURRENT DEVICE FEHLERSTROM- SCHUTZSCHALTER...
-
Seite 20: Spare Parts
4. SPARE PARTS 4. ERSATZTEILE ZSB-224 1600 W/230 V ZSB-226 2000 W/230 V ZSB-228 2670 W/230 V ZSB-229 3000 W/230 V (BC90El ZSK-510 (BC) ZSB-125 ZSK-520 (BC) ZSB-115 HRRVIR Harvia Oy PL12 40951 Muurame Finland www.harvia.fi...
