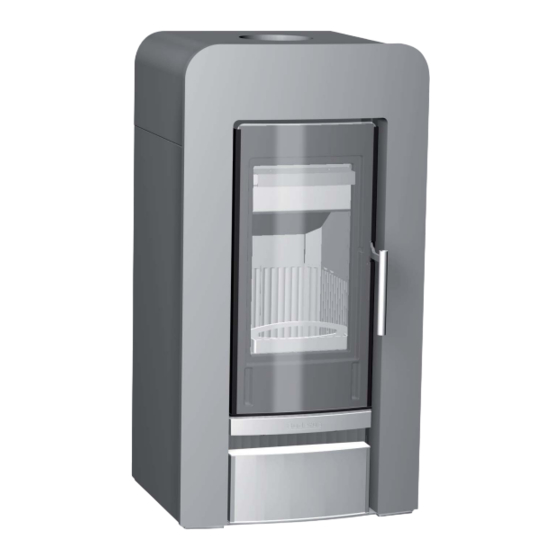

- Seite 1 Kaminofen Installationsanleitung Logastyle 21W Vor Montage und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Betreiber einweisen ......18 Inbetriebnahmeprotokoll ..... . . 19 Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 3: Sicherheitshinweise Und Symbolerklärung
Für den Betrieb von Ofenanlagen gelten örtlich spezifische feuerpolizei- liche und baurechtliche Vorschriften, deren Einhaltung Grundvorausset- zung für einen sicheren Betrieb ist. ▶ Abnahme der Ofenanlage durch die genehmigungspflichtige Behör- de (z. B. Bezirks-Schornsteinfeger). Logastyle 21W – 6 720 647 908 (2016/02) - Seite 4 ▶ Technische Dokumente dem Betreiber übergeben. Reinigung, Wartung und Störungsbehebung ▶ Nur Originalersatzteile und Zubehör von Buderus verwenden. Für Schäden, die durch nicht von Buderus gelieferte Ersatzteile entste- hen, kann Buderus keine Haftung übernehmen. ▶ Reinigung und Wartung mindestens einmal jährlich durchführen. Da- bei die Gesamtanlage auf ihre einwandfreie Funktion prüfen.
-
Seite 5: Angaben Zum Produkt
Der eingebaute Sicherheitswärmetauscher mit thermischer Ablaufsi- cherung ist ausschließlich dazu bestimmt, überschüssige Wärme aus dem Ofen abzuführen. Der Sicherheitswärmetauscher darf nicht als Durchlauferhitzer zur Er- zeugung von Warmwasser verwendet werden. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 6: Produktbeschreibung
Feuerraum mit Feuerraumauskleidung aus Guss- und [16] Roter Prüfknopf der thermischen Ablaufsicherung Vermiculiteplatten [17] Füll- und Entleerhahn Stehrost [18] Hintere Verkleidung Aschekasten, eingeschoben im Aschefach [19] Messstelle Heizwassertemperatur Sekundärluftschieber [20] Messstelle thermische Ablaufsicherung [10] Primärluftschieber [21] Abgasstutzen Logastyle 21W – 6 720 647 908 (2016/02) - Seite 7 • Hohe Temperaturunterschiede Oberflächenrisse beeinträchtigen die Verbrennung nicht. Bei breiten Rissen oder herausgebrochenen Stücken, die bis auf die Geräte- konstruktion gehen, muss die Feuerraumauskleidung ausgetauscht werden. Hierdurch können Emissionen negativ beeinflusst werden. Logastyle 21W – 6 720 647 908 (2016/02)
-
Seite 8: Technische Daten
Alternativ können die Pos. 2, 4 und 5 auch mit einer bei- Abstand gelegten Klemmringverschraubung 22 x 3/4" oder 18 x Abstand 3/4" ausgestattet sein. Abstand Abstand Abstand Abstand Tab. 2 Abmessungen Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 9: Vorschriften
In Deutschland z. B. gilt dies als ein Verstoß gegen das Bundes-Immissionsschutzgesetz, in der Schweiz als Ver- stoß gegen die Luftreinhalteverordnung (LRV). Nicht zugelassen sind z. B. folgende Brennstoffe: • behandeltes Holz • Spanplatten • Hackgut • Kohle • Koks. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 10: Transport
Baustoffe auf und in der Wand entfernen. Sicherheitsabstand Maß [mm] Hinten Seitlich Vorne Umkreis um die Anschlussöffnung zum Schorn- stein Abstand von der Oberkante des Anschlussrohrs zur Zimmerdecke Tab. 5 Sicherheitsabstände Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 11: Kaminofen Aufstellen
▶ Kaminofen unter Beachtung der Sicherheitsabstände positionieren ( Kapitel 7.1, Seite 20). HINWEIS: Überhitzung von Teilbereichen durch Luftbla- sen im Wärmeüberträger! ▶ Kaminofen waagerecht ausrichten. ▶ Waagerechte Ausrichtung des Kaminofens prüfen. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 12: Demontage/Montage Rückwand Und Seitenverkleidung
▶ Prallsteine [1] nach hinten schieben. 6 720 647 908-04.2ITL Bild 9 Rückwand entfernen 6 720 647 908-10.2ITL Bild 8 Prallsteine herausnehmen Prallsteine Abgasumlenkbleche ▶ Inspektionsdeckel einsetzen und festschrauben. ▶ Wärmedämmung einsetzen, Abdeckplatte/Blende montieren und Frontblende einhängen. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 13: Seitenverkleidung Zu Service- Und Transportzwecken Demontieren
Rückwand ▶ Befestigungsschrauben der Seitenverkleidung [1] an der Ofenbefes- tigung lösen. Die Halterung der Seitenverkleidung ist auf einer Schie- ne fixiert. Werden diese Schrauben gelöst, muss die Sei- tenverkleidung neu ausgerichtet werden. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 14: Rohrleitungen Installieren
Der Kaminofen muss mit einer Mindestrücklauftemperatur von 60 °C be- trieben werden. Die Mindestrücklauftemperatur muss durch geeignete Maßnahmen (z. B. Rücklauftemperaturanhebung) sichergestellt werden. Bei Verwendung einer Komplettstation wird die Rücklauftemperaturan- hebung durch die Komplettstation gewährleistet. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 15: Rohrleitungen Anschließen
( Technische Dokumente der Komplettstation). enthalten. Pro zusätzlichem Meter Verbrennungsluftleitung erhöht sich ▶ Nach der Dichtheitsprüfung ( Kapitel 6.2, Seite 17): Rohrleitun- der Schornsteinmindestförderdruck um 1 Pa. gen entsprechend den gültigen Vorschriften dämmen. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 16: Kaminofen An Schornstein Anschließen
▶ Abgasrohr [2] an Schornstein anschließen. Darauf achten, dass das Abgasrohr [2] nicht in den Schornstein hin- einragt. ▶ Dichtheit der Rohranschlüsse sicherstellen. 6 720 647 908-14.2ITL Bild 16 Sicherheitsabstände des Abgasrohrs Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 17: Inbetriebnahme
Heizwassersystem verbunden ist, die entsprechenden Anleitungen beachten. Vor dem Befüllen ▶ Vordruck des Ausdehnungsgefäßes auf die Anlagenverhältnisse ein- stellen. ▶ Schwerkraftbremse, Kugelhähne mit integriertem Thermometer so- wie alle weiteren Absperrvorrichtungen öffnen. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 18: Erstmaliges Anheizen
▶ Dem Betreiber die zulässigen Brennstoffe erläutern sowie auf die Fol- gen der Verwendung nicht zulässiger Brennstoffe hinweisen. ▶ Dem Betreiber Hinweise zum umweltschonenden Heizen geben. ▶ Dem Betreiber alle zugehörigen Dokumente übergeben. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 19: Inbetriebnahmeprotokoll
Rücklauftemperaturanhebung eingebaut, eingestellt und geprüft (wenn keine Kom- gemessen °C plettstation eingebaut ist)? Bedarfgerechte Einstellung des Regelgerätes kontrolliert? Betreiber eingewiesen und technische Dokumente übergeben? Erstinbetriebnahme mit Betreiber durchgeführt am Datum/Unterschrift/Stempel/Fachbetrieb Tab. 6 Inbetriebnahmeprotokoll Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 20: Bedienung
Betriebes frei halten. ▶ Ofenanlage nur in einwandfreiem Zustand betreiben. ▶ Ausreichende Frischluftzufuhr sicherstellen. 6 720 647 945-23.4T Bild 17 Primär- und Sekundärluftschieber Primärluftschieber offen Primärluftschieber geschlossen Sekundärluftschieber offen Sekundärluftschieber geschlossen Feuerraumtür Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 21: Brennstoff Nachlegen
▶ Primärluftschieber und Sekundärluftschieber geöffnet lassen. ▶ Feuerraumtür öffnen. ▶ Brennstoff nachlegen: – max. 1,7 kg Scheitholz (bis 250 mm Länge) – Brennstoff nicht höher als Stehrost stapeln. ▶ Feuerraumtür schließen und mit Bediengriff verriegeln. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 22: Heizleistung Anpassen
Behältern! ▶ Asche in geschlossenen, nicht brennbaren Behältern entsorgen. ▶ Keine heiße Asche entsorgen. ▶ Aschekasten entnehmen und Asche entsorgen. ▶ Bei Frostgefahr alle wasserführenden Leitungen der Ofenanlage ent- leeren. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 23: Umweltschutz/Entsorgung
▶ Abgasrohr (zum Schornstein) reinigen. ▶ Zustand der Tür- und Glasdichtungen kontrollieren und bei Bedarf er- neuern. ▶ Zuluft-, Verbrennungsluft- und Umluftwege kontrollieren und bei Be- darf reinigen. ▶ Thermische Ablaufsicherung prüfen. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 24: Oberfläche Reinigen
( Bild 20, Seite 24). ▶ Prüfen, ob die Primärluftöffnungen verschmutzt sind und ggf. reini- gen. 6 720 647 908-10.2ITL Bild 22 Prallsteine herausnehmen Prallsteine Abgasumlenkbleche 6 720 646 591-13.1ITL ▶ Feuerraumtür öffnen. Bild 20 Primärluftöffnungen Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 25: Luftwege Reinigen
▶ Wärmedämmung einlegen und Abdeckblech/Blende aufstecken ▶ Frontblende aus Wartungsposition herausheben und in Ursprungsla- ge bringen. 6 720 647 908-16.1ITL Bild 26 Feuerraumauskleidung demontieren – Sicherungsklammer zwischen den Gussplatten entnehmen. – Gussplatten herausnehmen. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 26: Kaminofen Warten
Wenn das Auflageblech nicht korrekt eingelegt wird, kommt es zu Verbrennungsstörungen. ▶ Feuerraumauskleidung in umgekehrter Reihenfolge einbauen. ▶ Feuerraumblech mit dem hohen Winkel nach hinten oben und mit ei- nem 45° Winkel nach vorne unten einlegen. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 27: Thermische Ablaufsicherung Prüfen
▶ Wenn der geforderte Mindestfließdruck nicht erreicht wird, thermi- sche Ablaufsicherung austauschen oder Fließdruck erhöhen. Entweder öffnet die thermische Ablaufsicherung den Kühlwasser- strom nicht oder der Durchsatz der thermischen Ablaufsicherung ist zu gering. Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 28: Inspektions- Und Wartungsprotokoll
_________ °C _________ °C _________ °C • Förderdruck bei Heizbetrieb. _________ Pa _________ Pa _________ Pa Fachgerechte Inspektion bestätigen. Datum/ Datum/ Datum/ Firmenstempel/Unter- Firmenstempel/Unter- Firmenstempel/Unter- schrift schrift schrift Tab. 7 Inspektions- und Wartungsprotokoll Logastyle 21W – 6 720 647 908 (2016/02) -
Seite 29: Störungen Beheben
▶ Dichtungen, Unterlegscheibe usw. prüfen. Primärluftöffnungen mit Asche oder Brenn- ▶ Asche aus dem Aschekasten und dem Aschefach entfernen. stoff verschlossen. ▶ Primärluftöffnungen freihalten. ▶ Primärluftkanal reinigen/aussaugen. Tab. 8 Störungen, mögliche Ursachen und Abhilfe Logastyle 21W – 6 720 647 908 (2016/02) - Seite 30 ▶ Ausdehnungsgefäß ausreichend dimensionieren. Luft sammelt sich im Rohrsystem. ▶ Rohrsystem entlüften. ▶ Schwerkraftbremse vorübergehend öffnen. Betriebsdruck zu niedrig. ▶ Betriebsdruck prüfen und ggf. Wasser nachfüllen. Tab. 8 Störungen, mögliche Ursachen und Abhilfe Logastyle 21W – 6 720 647 908 (2016/02)
- Seite 31 ▶ Service anrufen. Risse in der Feuerraumauskleidung Restfeuchte in Bauteilen Bei breiten Rissen oder herausgebrochenen Stücken, die bis auf die Gerätekonstruktion reichen: ▶ Feuerraumauskleidung austauschen lassen. Tab. 8 Störungen, mögliche Ursachen und Abhilfe Logastyle 21W – 6 720 647 908 (2016/02)
-
