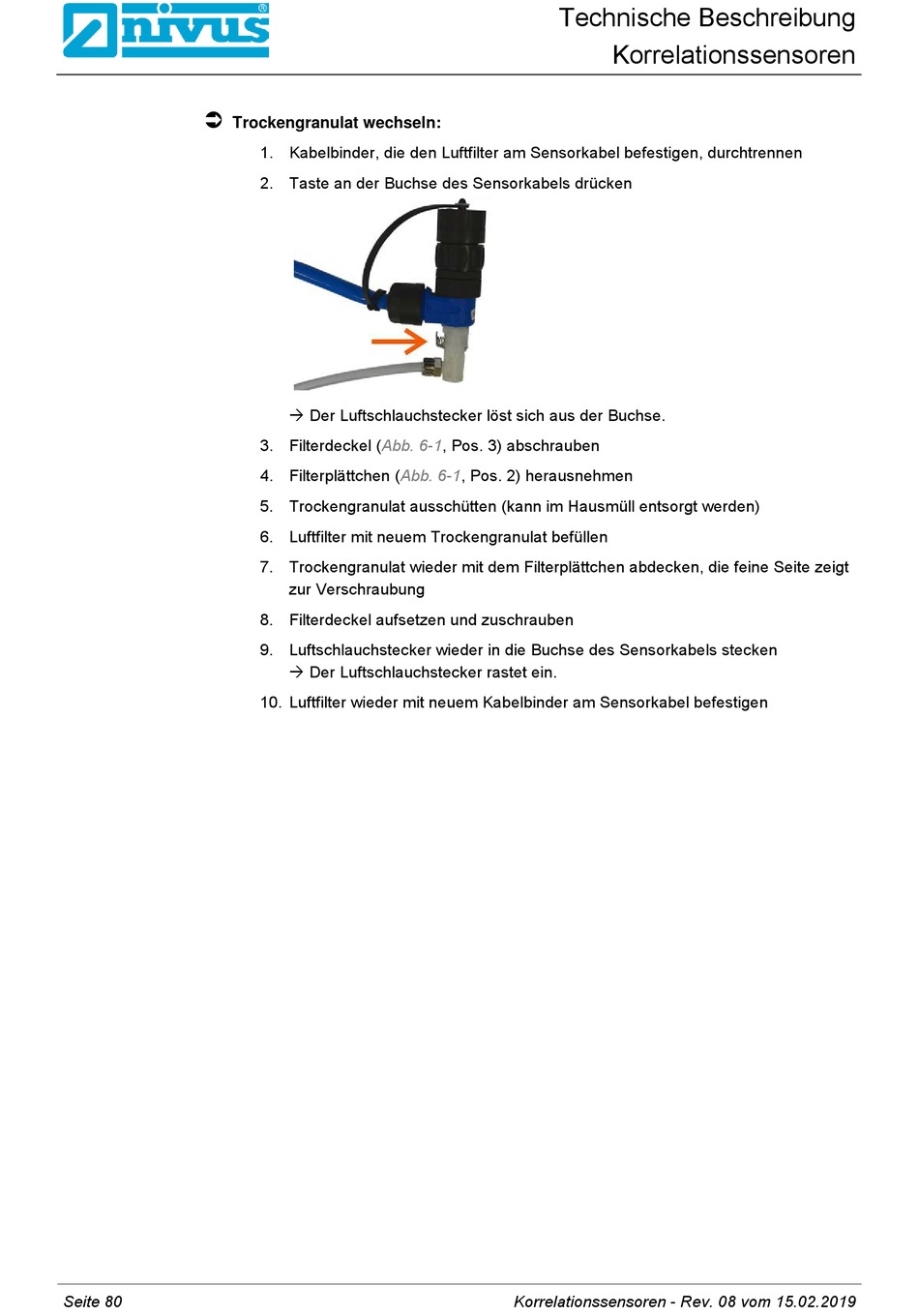

Trockengranulat wechseln:
Seite 80
1. Kabelbinder, die den Luftfilter am Sensorkabel befestigen, durchtrennen
2. Taste an der Buchse des Sensorkabels drücken
 Der Luftschlauchstecker löst sich aus der Buchse.
3. Filterdeckel
(Abb.
6-1, Pos. 3) abschrauben
4. Filterplättchen
(Abb.
5. Trockengranulat ausschütten (kann im Hausmüll entsorgt werden)
6. Luftfilter mit neuem Trockengranulat befüllen
7. Trockengranulat wieder mit dem Filterplättchen abdecken, die feine Seite zeigt
zur Verschraubung
8. Filterdeckel aufsetzen und zuschrauben
9. Luftschlauchstecker wieder in die Buchse des Sensorkabels stecken
 Der Luftschlauchstecker rastet ein.
10. Luftfilter wieder mit neuem Kabelbinder am Sensorkabel befestigen
Technische Beschreibung
6-1, Pos. 2) herausnehmen
Korrelationssensoren - Rev. 08 vom 15.02.2019
