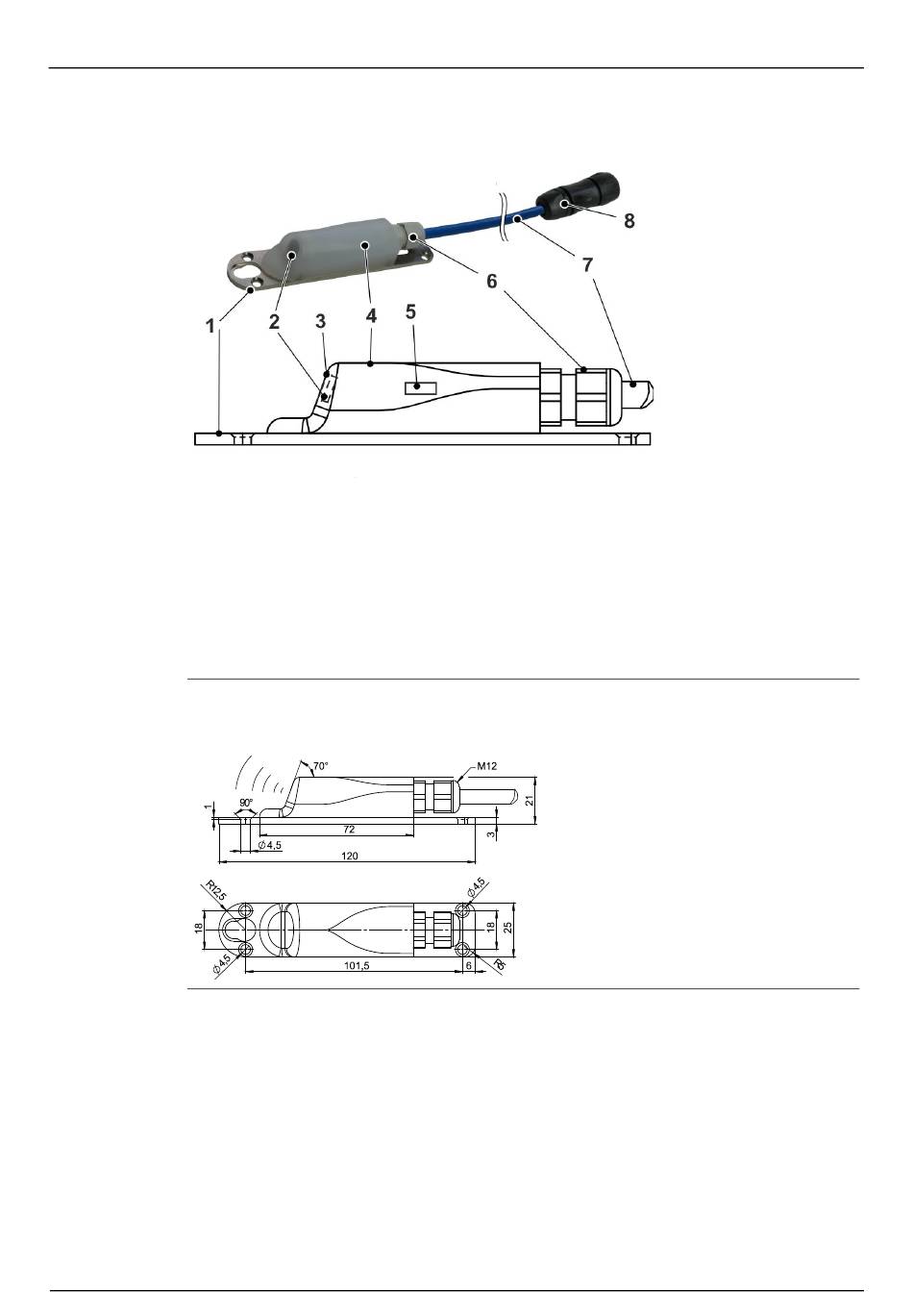

4.2 Sensoraufbau und -abmessungen

4.2.1 Sensor CSM-V100K

Montageplatte / Bodenplatte
1
Sensor für Fließgeschwindigkeitsmessung
2
Akustische Ankoppelschicht
3
Sensorkörper
4
Temperatursensor
5
Kabelverschraubung
6
Sensorkabel
7
Stecker mit Überwurfmutter
8
Abb. 4-3
Abb. 4-4
Korrelationssensoren - Rev. 08 vom 15.02.2019
Grundsätzlicher Aufbau Sensor CSM-V100K
Maßzeichnung Sensor CSM-V100K
4 Produktbeschreibung
Seite 19
