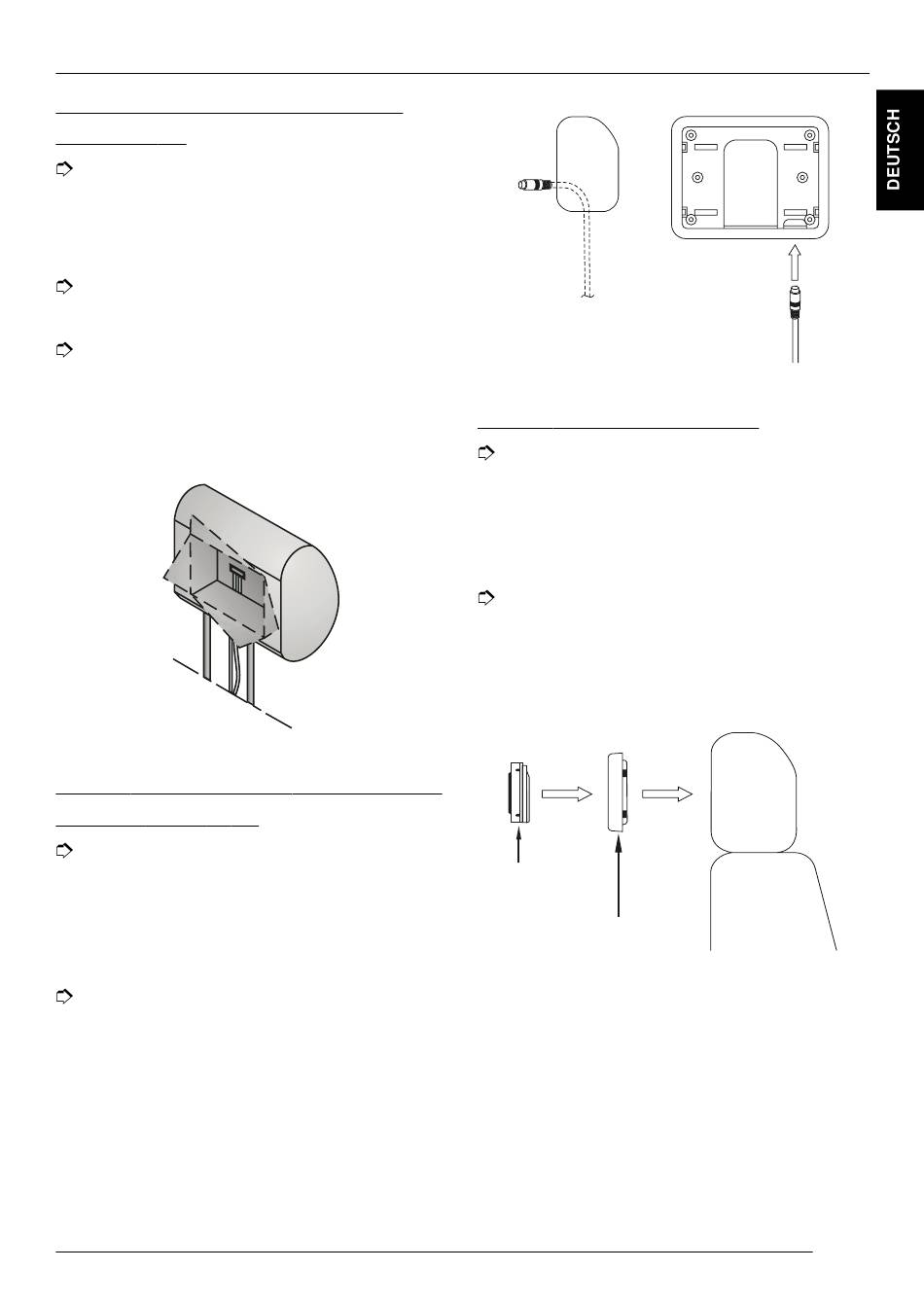

Verlegen der Kabel durch die
Kopfstütze
Verlegen Sie nun die mitgelieferten
Kabel durch die Öffnung so, dass sie
an der Unterseite der Kopfstütze
austreten.
Verdecken Sie die Kabel wenn mög-
lich mit einem Kabeltunnel.
Schließen Sie nun das Stromversor-
gungs-, Masse- und Videoübertra-
gungskabel an, um zu prüfen, ob der
Monitor funktioniert.
Einsetzen des Montagerahmens
in die Kopfstütze
Führen Sie vor dem Anschließen des
Monitors die Anschlusskabel durch
die vorgesehenen Bohrungen in der
Montageplatte, wie in der Abbildung
dargestellt.
Setzen Sie die Montageplatte in den
ausgeschnittenen Bereich ein und
befestigen Sie diese mit geeigneten
Verbindungselementen.

Einsetzen des Monitors

Führen Sie vor dem Anschließen des
Monitors die Anschlusskabel durch
die vorgesehenen Bohrungen in der
Montageplatte, wie in der Abbildung
dargestellt.
Setzen Sie den Monitor auf die Mon-
tageplatte und befestigen Sie ihn
darauf mit geeigneten Verbindungs-
elementen.
Monitor
Montageplatte
EINBAU
7
