Anschlüsse / Anwendungsbeispiele
Anwendungsbeispiele
In Verbindung mit einem SL MIDI Controller.
CTRL MODE
VST / AU plugin
Instruments
(Program Change,
Control assignment and
keyboard range)
MIXFACE USB DEVICE
SL MIXFACE

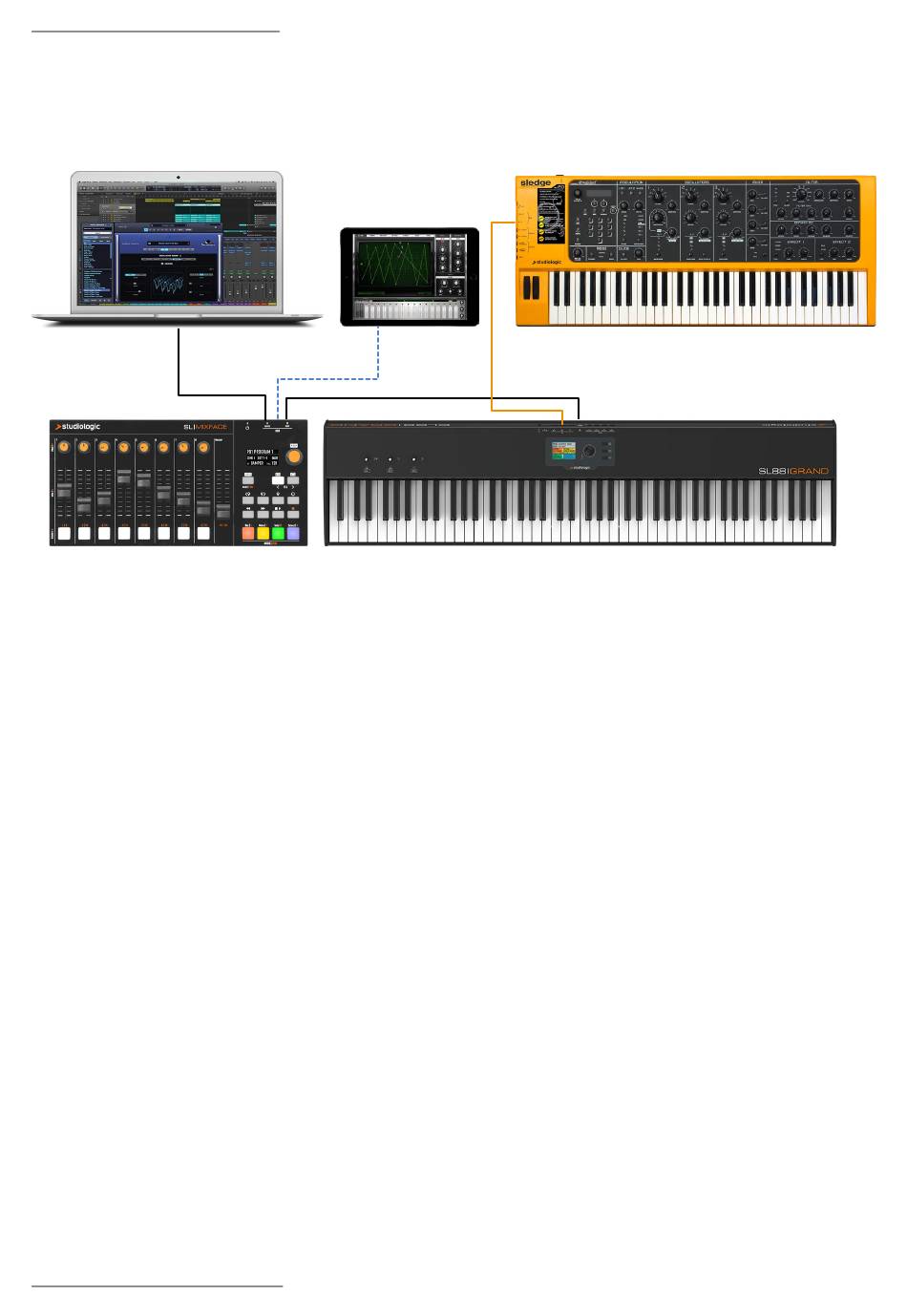

Die Beispielabbildung zeigt, wie das Mixface in einem System verwendet werden kann, das einen SL-MIDI-
Controller enthält. Die Verbindungen im Beispiel sind:
•
Mixface USB HOST-Port, verbunden mit dem SL USB-Port
•
der Mixface-USB-Geräteanschluss, verbunden mit dem Computer-USB-Anschluss
•
Verbindung über Bluetooth: das Mixface mit einem iPad
•
MIDI Out 1-Port vom SL, welches mit dem MIDI-In-Port des Sledge verbunden ist
In dieser Konfiguration sind die Zonen im SL festgelegt, wobei die Zielports ausgewählt werden, die den
Instrumenten entsprechen, welche Sie im CTRL-Modus steuern möchten. Zum Beispiel ist Zone 1 einem USB-
Geräteanschluss zugewiesen, um ein VST-Plug-In auf dem Computer zu steuern. Zone 2 ist auf MIDI OUT 1
eingestellt, um den Sledge zu steuern und Zone 3 kann über den Bluetooth-Port eine MIDI-App auf dem iPad
steuern.
Im DAW-Modus können Sie nach korrekter Einstellung von DAW und USB-Port die Track-Bedienelemente und die
Transport-Taster verwalten.
6
SL Mixface von Studiologic®
DAW MODE
Transport and
channel controls
MIXFACE BLUETOOTH
MIXFACE USB HOST
SLEDGE
MIDI IN
CTRL MODE
iOS instruments
(Program Change,
Control assignment and
keyboard range)
SL USB PORT
SL MIDI OUT PORT
SL GRAND/ STUDIO MASTER KEYBOARD
CTRL MODE
Hardware Instruments
(Program Change, Control
assignment and keyboard
range)
