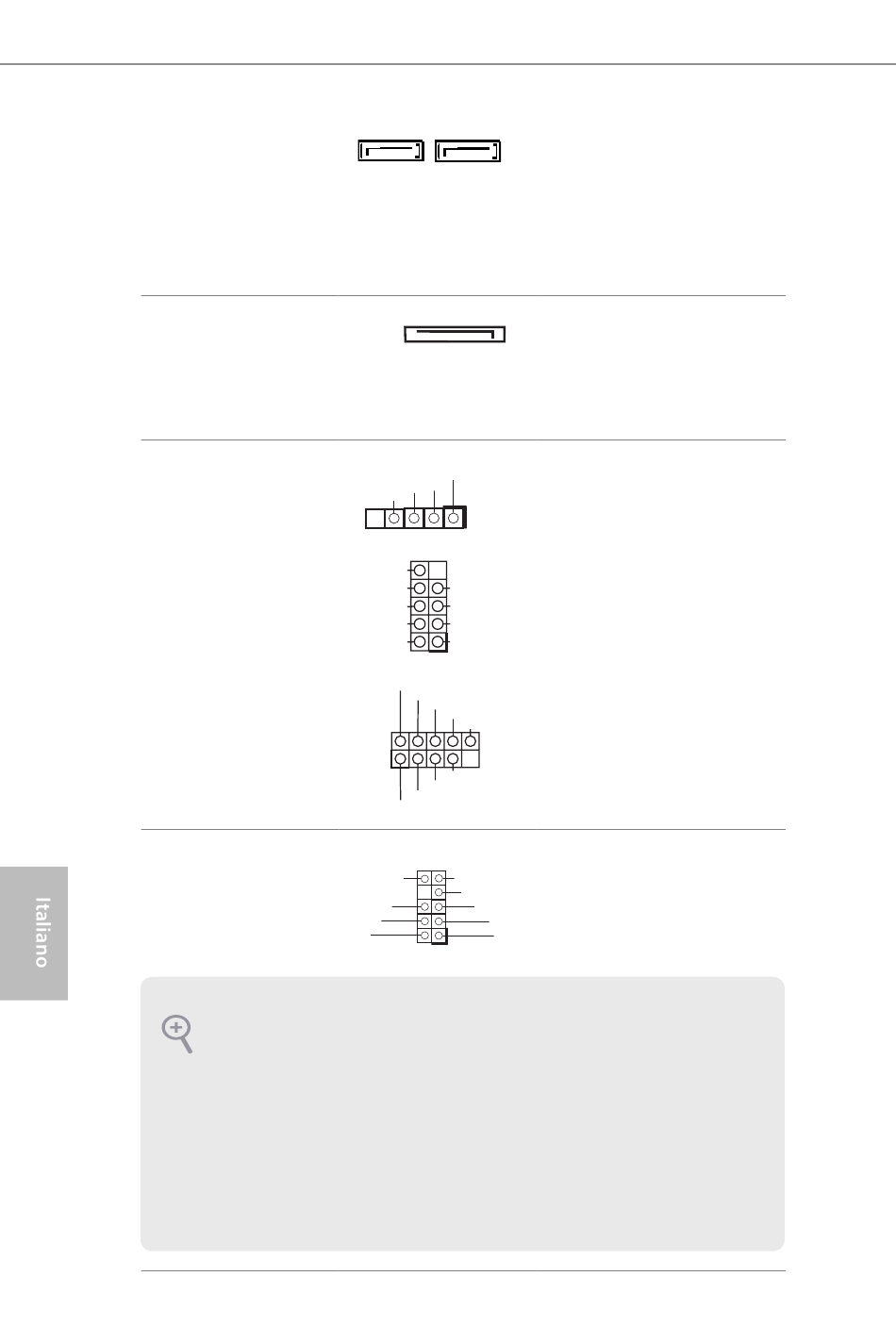

Connettori Serial ATA3
(SATA_0:
vedere pag.1, n. 3)
(SATA_1:
vedere pag.1, n. 6)
Connettore alimentazione
SATA
(SATA_POW1)
(vedere pag. 1, n. 8)
Header USB 2.0
(USB6 a 5 pin)
(vedere pag. 1, n. 2)
(USB2_3 a 9 pin)
(vedere pag. 1, n. 17)
(USB4_5 a 9 pin)
(vedere pag. 1, n. 7)
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 19)
1. L'audio ad alta deinizione supporta le funzioni Jack sensing, ma il ilo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC'97.
Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo
Realtek e regolare il "Volume di registrazione".
52
SATA_1
SATA_0
USB_PWR
P+
P-
GND
1
DUMMY
GND
GND
P+
P+
P-
P-
USB_PWR
USB_PWR
1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
GN D
OUT2_L
J_SENSE
PRESENCE#
OUT2_R
MIC_RET
MIC2_R
OUT_RET
MIC2_L
1
Questi due connettori
SATA3 supportano i cavi
dati SATA per dispositivi di
archiviazione interna, con
una velocità di trasferimento
dati ino a 6,0 Gb/s.
Collegare un cavo di
alimentazione SATA.
Oltre alle due porte USB
2.0 predeinite nel pannello
I/O, la scheda madre
dispone di tre intestazioni
USB 2.0.
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
