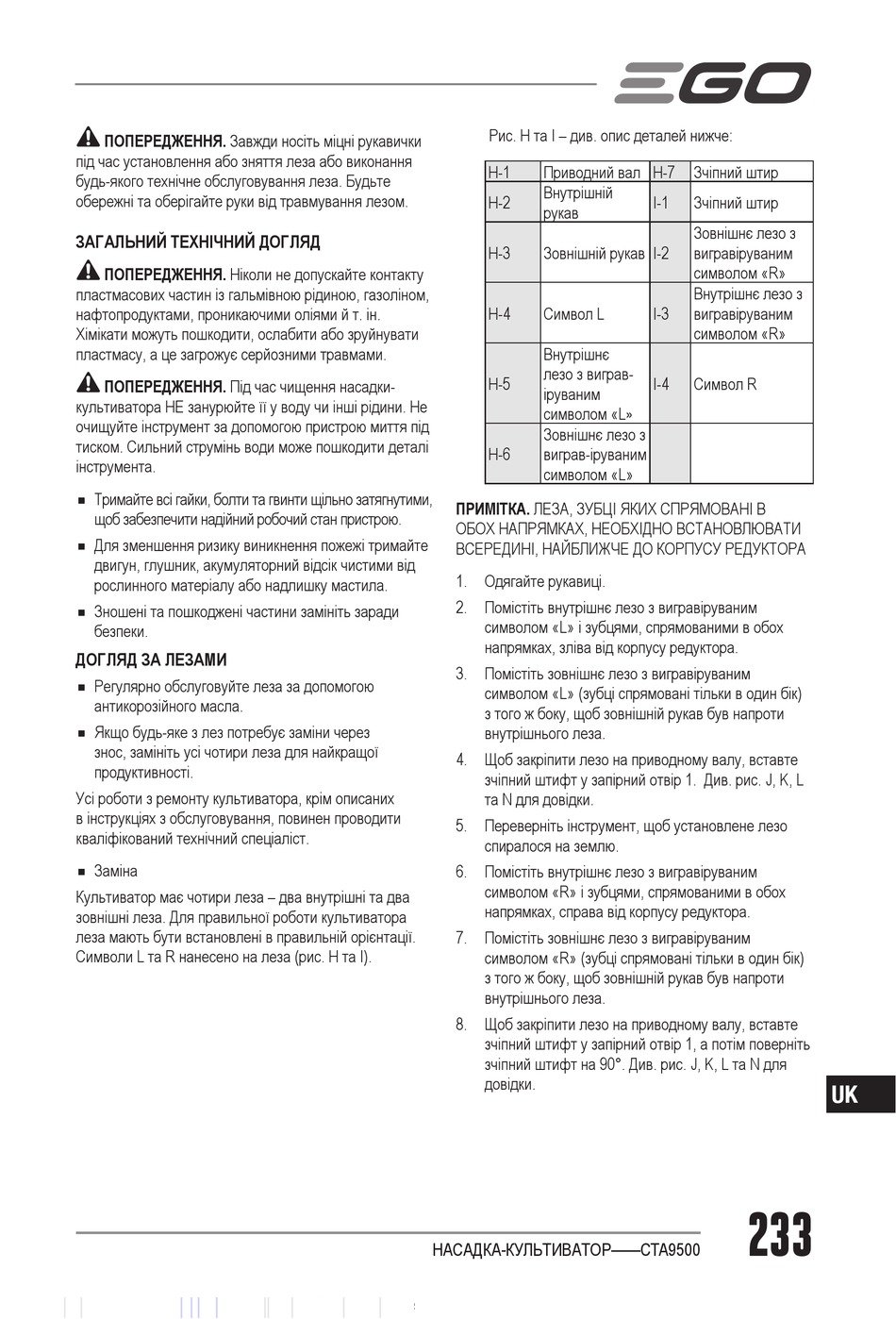

ПОПЕРЕДЖЕННЯ. Завжди носіть міцні рукавички
під час установлення або зняття леза або виконання
будь-якого технічне обслуговування леза. Будьте
обережні та оберігайте руки від травмування лезом.
ЗАГАЛЬНИЙ ТЕХНІЧНИЙ ДОГЛЯД
ПОПЕРЕДЖЕННЯ. Ніколи не допускайте контакту
пластмасових частин із гальмівною рідиною, газоліном,
нафтопродуктами, проникаючими оліями й т. ін.
Хімікати можуть пошкодити, ослабити або зруйнувати
пластмасу, а це загрожує серйозними травмами.
ПОПЕРЕДЖЕННЯ. Під час чищення насадки-
культиватора НЕ занурюйте її у воду чи інші рідини. Не
очищуйте інструмент за допомогою пристрою миття під
тиском. Сильний струмінь води може пошкодити деталі
інструмента.
◾
Тримайте всі гайки, болти та гвинти щільно затягнутими,
щоб забезпечити надійний робочий стан пристрою.
◾
Для зменшення ризику виникнення пожежі тримайте
двигун, глушник, акумуляторний відсік чистими від
рослинного матеріалу або надлишку мастила.
◾
Зношені та пошкоджені частини замініть заради
безпеки.
ДОГЛЯД ЗА ЛЕЗАМИ
◾
Регулярно обслуговуйте леза за допомогою
антикорозійного масла.
◾
Якщо будь-яке з лез потребує заміни через
знос, замініть усі чотири леза для найкращої
продуктивності.
Усі роботи з ремонту культиватора, крім описаних
в інструкціях з обслуговування, повинен проводити
кваліфікований технічний спеціаліст.
◾
Заміна
Культиватор має чотири леза – два внутрішні та два
зовнішні леза. Для правильної роботи культиватора
леза мають бути встановлені в правильній орієнтації.
Символи L та R нанесено на леза (рис. H та I).
Рис. H та I – див. опис деталей нижче:
H-1
Приводний вал H-7
Внутрішній
H-2
рукав
H-3
Зовнішній рукав I-2
H-4
Символ L
Внутрішнє
лезо з виграв-
H-5
іруваним
символом «L»
Зовнішнє лезо з
H-6
виграв-іруваним
символом «L»
ПРИМІТКА. ЛЕЗА, ЗУБЦІ ЯКИХ СПРЯМОВАНІ В
ОБОХ НАПРЯМКАХ, НЕОБХІДНО ВСТАНОВЛЮВАТИ
ВСЕРЕДИНІ, НАЙБЛИЖЧЕ ДО КОРПУСУ РЕДУКТОРА
1. Одягайте рукавиці.
2. Помістіть внутрішнє лезо з вигравіруваним
символом «L» і зубцями, спрямованими в обох
напрямках, зліва від корпусу редуктора.
3. Помістіть зовнішнє лезо з вигравіруваним
символом «L» (зубці спрямовані тільки в один бік)
з того ж боку, щоб зовнішній рукав був напроти
внутрішнього леза.
4. Щоб закріпити лезо на приводному валу, вставте
зчіпний штифт у запірний отвір 1. Див. рис. J, K, L
та N для довідки.
5. Переверніть інструмент, щоб установлене лезо
спиралося на землю.
6. Помістіть внутрішнє лезо з вигравіруваним
символом «R» і зубцями, спрямованими в обох
напрямках, справа від корпусу редуктора.
7. Помістіть зовнішнє лезо з вигравіруваним
символом «R» (зубці спрямовані тільки в один бік)
з того ж боку, щоб зовнішній рукав був напроти
внутрішнього леза.
8. Щоб закріпити лезо на приводному валу, вставте
зчіпний штифт у запірний отвір 1, а потім поверніть
зчіпний штифт на 90°. Див. рис. J, K, L та N для
довідки.
НАСАДКА-КУЛЬТИВАТОР——CTA9500
Зчіпний штир
I-1
Зчіпний штир
Зовнішнє лезо з
вигравіруваним
символом «R»
Внутрішнє лезо з
I-3
вигравіруваним
символом «R»
I-4
Символ R
233
UK
