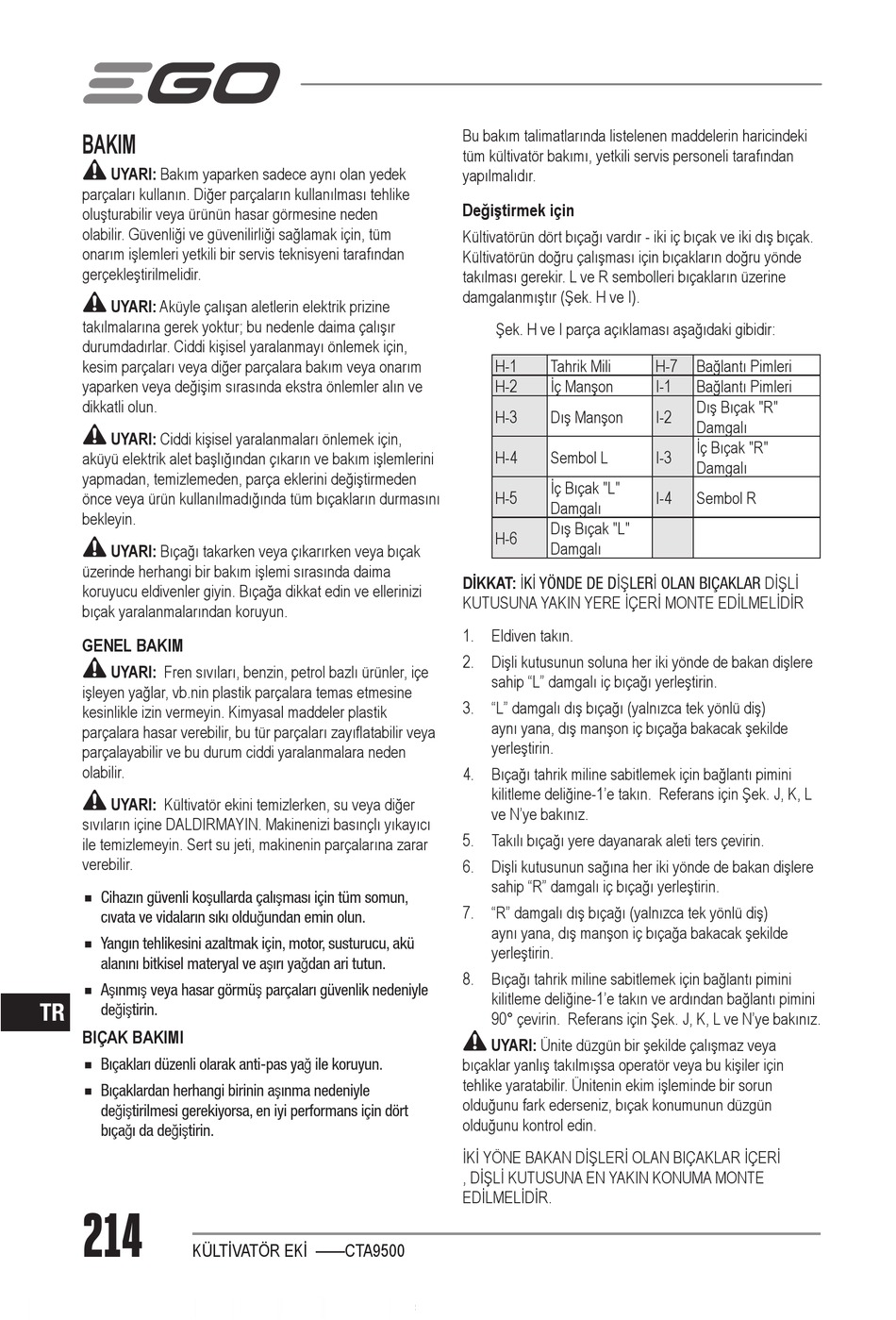

BAKIM
UYARI: Bakım yaparken sadece aynı olan yedek
parçaları kullanın. Diğer parçaların kullanılması tehlike
oluşturabilir veya ürünün hasar görmesine neden
olabilir. Güvenliği ve güvenilirliği sağlamak için, tüm
onarım işlemleri yetkili bir servis teknisyeni tarafından
gerçekleştirilmelidir.
UYARI: Aküyle çalışan aletlerin elektrik prizine
takılmalarına gerek yoktur; bu nedenle daima çalışır
durumdadırlar. Ciddi kişisel yaralanmayı önlemek için,
kesim parçaları veya diğer parçalara bakım veya onarım
yaparken veya değişim sırasında ekstra önlemler alın ve
dikkatli olun.
UYARI: Ciddi kişisel yaralanmaları önlemek için,
aküyü elektrik alet başlığından çıkarın ve bakım işlemlerini
yapmadan, temizlemeden, parça eklerini değiştirmeden
önce veya ürün kullanılmadığında tüm bıçakların durmasını
bekleyin.
UYARI: Bıçağı takarken veya çıkarırken veya bıçak
üzerinde herhangi bir bakım işlemi sırasında daima
koruyucu eldivenler giyin. Bıçağa dikkat edin ve ellerinizi
bıçak yaralanmalarından koruyun.
GENEL BAKIM
UYARI: Fren sıvıları, benzin, petrol bazlı ürünler, içe
işleyen yağlar, vb.nin plastik parçalara temas etmesine
kesinlikle izin vermeyin. Kimyasal maddeler plastik
parçalara hasar verebilir, bu tür parçaları zayıflatabilir veya
parçalayabilir ve bu durum ciddi yaralanmalara neden
olabilir.
UYARI: Kültivatör ekini temizlerken, su veya diğer
sıvıların içine DALDIRMAYIN. Makinenizi basınçlı yıkayıcı
ile temizlemeyin. Sert su jeti, makinenin parçalarına zarar
verebilir.
◾
Cihazın güvenli koşullarda çalışması için tüm somun,
cıvata ve vidaların sıkı olduğundan emin olun.
◾
Yangın tehlikesini azaltmak için, motor, susturucu, akü
alanını bitkisel materyal ve aşırı yağdan ari tutun.
◾
Aşınmış veya hasar görmüş parçaları güvenlik nedeniyle
TR
değiştirin.
BIÇAK BAKIMI
◾
Bıçakları düzenli olarak anti-pas yağ ile koruyun.
◾
Bıçaklardan herhangi birinin aşınma nedeniyle
değiştirilmesi gerekiyorsa, en iyi performans için dört
bıçağı da değiştirin.
214
KÜLTİVATÖR EKİ ——CTA9500
Bu bakım talimatlarında listelenen maddelerin haricindeki
tüm kültivatör bakımı, yetkili servis personeli tarafından
yapılmalıdır.
Değiştirmek için
Kültivatörün dört bıçağı vardır - iki iç bıçak ve iki dış bıçak.
Kültivatörün doğru çalışması için bıçakların doğru yönde
takılması gerekir. L ve R sembolleri bıçakların üzerine
damgalanmıştır (Şek. H ve I).
Şek. H ve I parça açıklaması aşağıdaki gibidir:
H-1
Tahrik Mili
H-2
İç Manşon
H-3
Dış Manşon
H-4
Sembol L
İç Bıçak "L"
H-5
Damgalı
Dış Bıçak "L"
H-6
Damgalı
DİKKAT: İKİ YÖNDE DE DİŞLERİ OLAN BIÇAKLAR DİŞLİ
KUTUSUNA YAKIN YERE İÇERİ MONTE EDİLMELİDİR
1. Eldiven takın.
2. Dişli kutusunun soluna her iki yönde de bakan dişlere
sahip "L" damgalı iç bıçağı yerleştirin.
3. "L" damgalı dış bıçağı (yalnızca tek yönlü diş)
aynı yana, dış manşon iç bıçağa bakacak şekilde
yerleştirin.
4. Bıçağı tahrik miline sabitlemek için bağlantı pimini
kilitleme deliğine-1'e takın. Referans için Şek. J, K, L
ve N'ye bakınız.
5. Takılı bıçağı yere dayanarak aleti ters çevirin.
6. Dişli kutusunun sağına her iki yönde de bakan dişlere
sahip "R" damgalı iç bıçağı yerleştirin.
7. "R" damgalı dış bıçağı (yalnızca tek yönlü diş)
aynı yana, dış manşon iç bıçağa bakacak şekilde
yerleştirin.
8. Bıçağı tahrik miline sabitlemek için bağlantı pimini
kilitleme deliğine-1'e takın ve ardından bağlantı pimini
90° çevirin. Referans için Şek. J, K, L ve N'ye bakınız.
UYARI: Ünite düzgün bir şekilde çalışmaz veya
bıçaklar yanlış takılmışsa operatör veya bu kişiler için
tehlike yaratabilir. Ünitenin ekim işleminde bir sorun
olduğunu fark ederseniz, bıçak konumunun düzgün
olduğunu kontrol edin.
İKİ YÖNE BAKAN DİŞLERİ OLAN BIÇAKLAR İÇERİ
, DİŞLİ KUTUSUNA EN YAKIN KONUMA MONTE
EDİLMELİDİR.
H-7
Bağlantı Pimleri
I-1
Bağlantı Pimleri
Dış Bıçak "R"
I-2
Damgalı
İç Bıçak "R"
I-3
Damgalı
I-4
Sembol R
