7.3

Montage

Pos: 34.1 /DinA4 - Anleitungen Online/Inhalt/xx_KNX/DoorEntry/83101 - 83121/Montage - Module/Montage - Montagedose -- 83101- 83121/1/2/3 @ 19\mod_1322131554466_1.doc @ 110530 @ @ 4
• Die Montage kann in Busch-Welcome
• Beachten Sie bei der Auswahl der Montagedose die richtige Größe.
• Für die Montage in einer Hohlwand kann die Unterputz-Montagedose mit einem speziellen Krallenset (Artikel 83511,
Bestellnummer 8300-0-0308) ausgestattet werden.

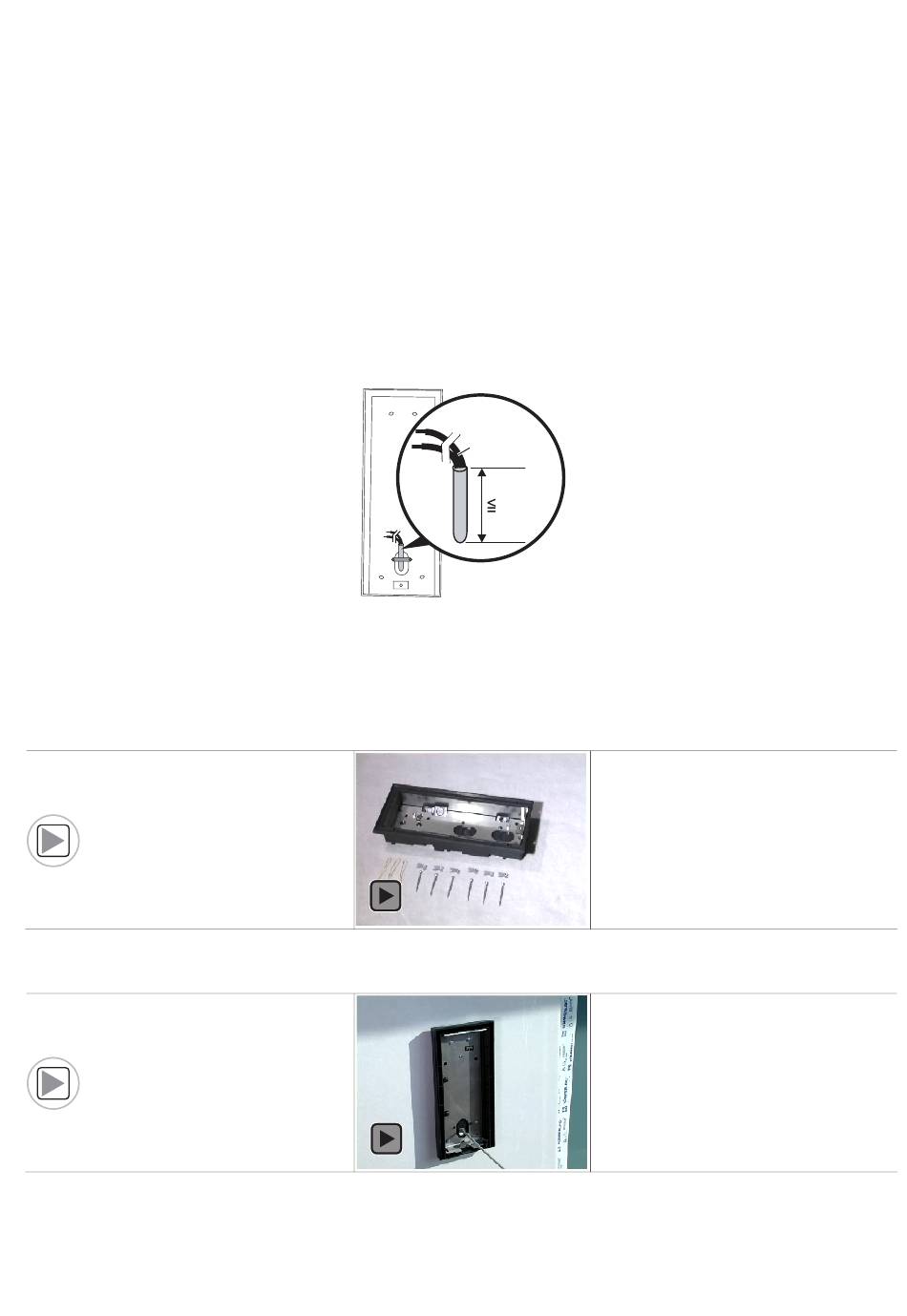

Abb. 3:
1. Bereiten Sie die Montagedose vor.
2. Isolieren Sie das Kabel ab.
– Der Isolierte Bereich des Kabelendes darf nicht länger als 10 mm sein.
Pos: 34.2 /DinA4 - Anleitungen Online/Inhalt/xx_KNX/DoorEntry/Video-Module/Video Hohlwand-Befestigungsset @ 19\mod_1322134037112_1.doc @ 110561 @ @ 4
Pos: 34.3 /DinA4 - Anleitungen Online/Inhalt/xx_KNX/DoorEntry/Video-Module/Video Montage - Außenstation - Montage-Anschluss-Aufsetzen @ 19\mod_1322133105789_1.doc @ 110537 @ @ 4
Pos: 34.4 /DinA4 - Anleitungen Online/Inhalt/xx_KNX/DoorEntry/83101 - 83121/Montage - Module/Montage - Abschlussleiste entfernen -- 83121/1/2/3 @ 19\mod_1322133409526_1.doc @ 110545 @ @ 4
®
Unterputz-Montagedosen oder Aufputz-Montagedosen erfolgen.
≈ 330 mm
10 mm
Video für das Hohlwandbefestigungsset
Video für die Montage der Außenstation
