Zubehör

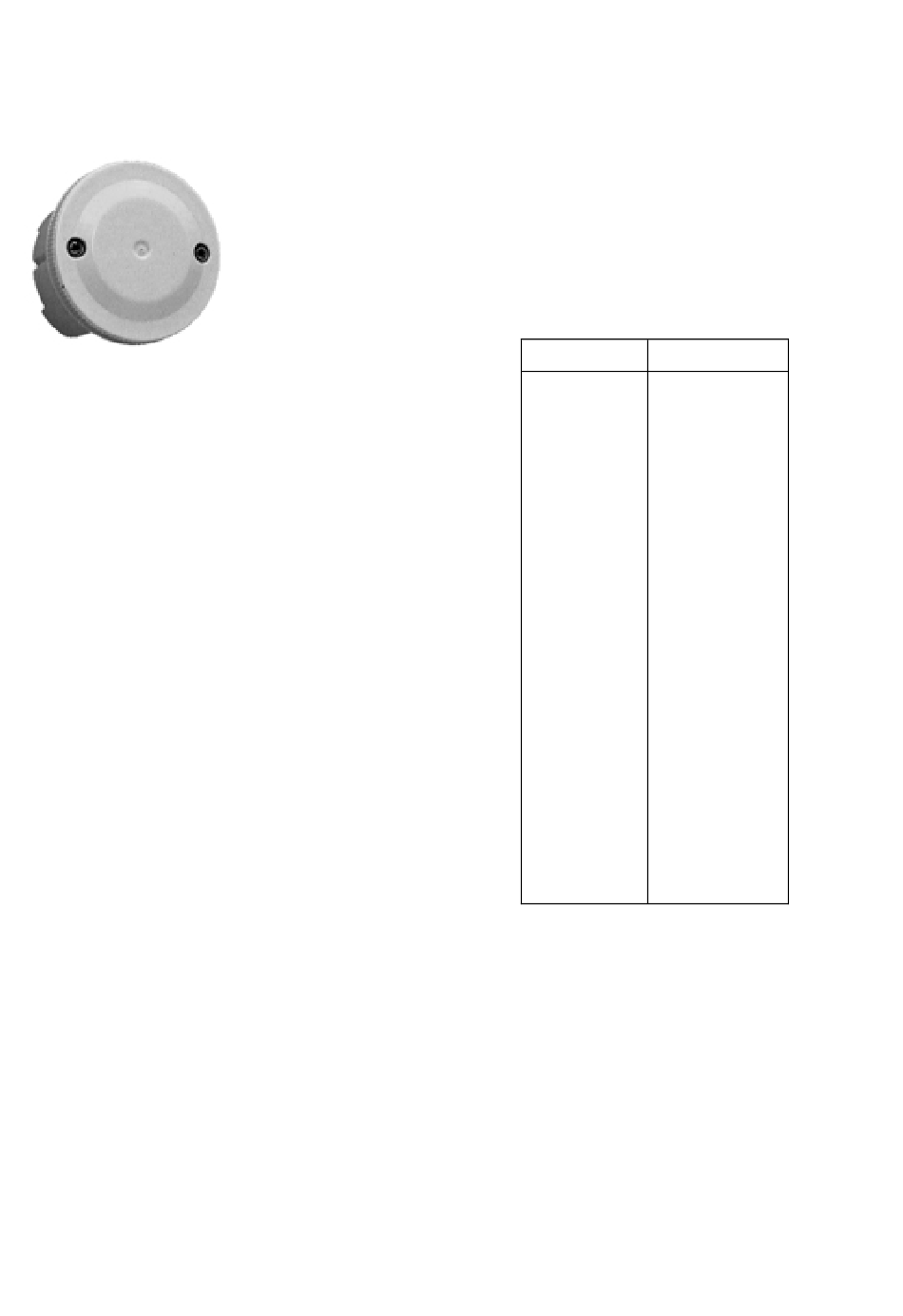

Außenfühler
Montageort
Der Außenfühler ist in etwa einem Drittel
der Gebäudehöhe (Mindestbodenabstand
2 m) an der kältesten Gebäudeseite (Nord
bzw. Nord-Ost) anzubringen.
Ausnahme: Liegt der bevorzugte Aufent-
haltsbereich überwiegend in
einer anderen Richtung, so
sollte der Außenfühler auf der
entsprechende Gebäudeseite
montiert werden.
Bei der Montage sind Fremdwärmequellen
zu berücksichtigen, die den Messwert
erheblich verfälschen können (beheizte
Kamine, Warmluft aus Luftschächten,
Montage auf schwarzen Flächen, Kälte-
brücken im Mauerwerk etc.). Der Kabel-
austritt muss stets nach unten gerichtet
sein, um ein Eindringen von Feuchtigkeit
zu vermeiden.
Montage und Elektrischer Anschluss
1– Fühlerkabel bis zum gewählten Mon-
tageort installieren.
2– Deckelschrauben vom Fühlergehäuse
lösen und Deckel entfernen.
3– Fühlerunterteil
Zentralebefestigungsschraube montieren.
Dichtungsscheibe verwenden! Kabel-
eintritt muss nach unten gerichtet sein.
4– Fühlerkabel so einführen, dass der
Kabelmantel von der Dichtungslippe
umschlossen ist.
5– Elektrischen
Hierzu ist vorzugsweise ein 2-adriges
Außenfühler AF 120
mittels beiliegender
Anschluss herstellen.
Kabel mit einem Mindestquerschnitt
von 1 mm
schluss erfolgt
Schraubklemmen im Fühlergehäuse
und ist vertauschbar.
6– Deckel aufbringen und fest mit dem
Unterteil verschrauben. Auf richtigen
Sitz des Dichtungsrings achten.
Widerstandswerte des Außenfühlers
Für Außenfühler AF 120:
T (°C)
- 20
- 15
- 10
- 5
± 0
5
10
15
20
25
30
Hinweis:
Sofern andere Außenfühler verwendet
werden, sind die zugehörigen Wider-
standswerte in Anhängigkeit der Tempera-
tur den technischen Unterlagen des jewei-
ligen Heizgeräteherstellers zu entnehmen.
Der elektrische Anschluss der jeweiligen
Fühler im Wärmeerzeuger ist in der ent-
sprechenden
Wärmeerzeugers ersichtlich.
7
2
zu verwenden. Der An-
an den
R (kΩ)
98,93
76,02
58,88
45,95
36,13
28,60
22,88
18,30
14,77
12,00
9,804
