Theta RSC series Fachmannanleitung, Montage- Und Installationshinweise Seite 4

4. Als Datenbusleitungen müssen abge-
schirmte Kabel verwendet werden.

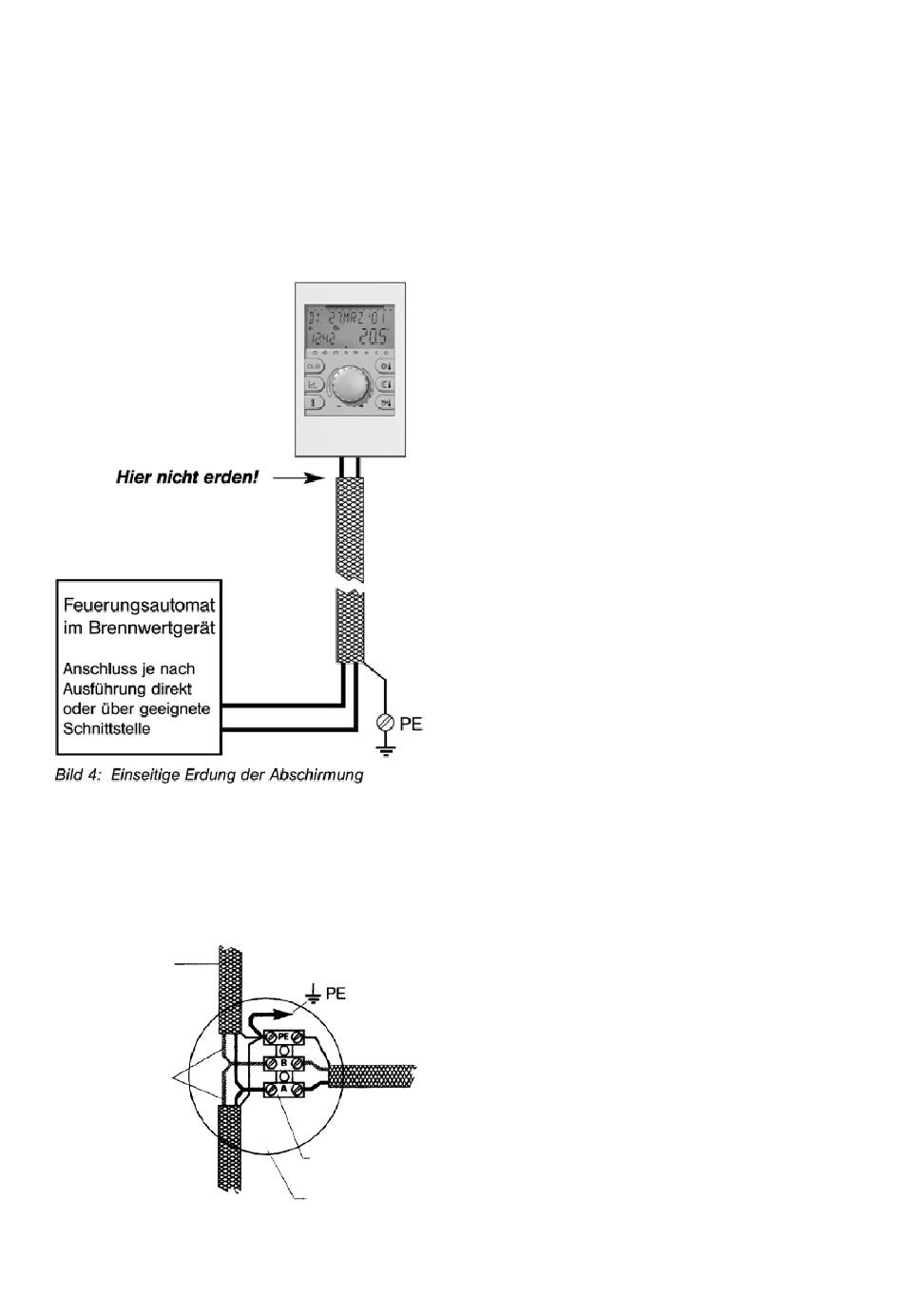

5. Die Erdung der Kabelabschirmung
muss einseitig am Schutzleiteran-
schluss erfolgen, z.B. am Verklei-
dungsblech des
Schutzleiterklemme usw. Mehrfach-
Erdung eines Kabels ist nicht zulässig
(Brummschleife).
Bei sternförmigen
darf keine doppelte Erdung erfolgen.
Die Erdung muss einseitig im Stern-
punkt vorgenommen werden!
Abschirmung
2-adrige
Datenbusleitung
Bild 5: Erdung bei sternförmigem Datenbus
Wärmeerzeugers,
Datenbusnetzen
Verteilerklemme
Abzweigdose
6. Der Außenfühler darf nicht in der Nähe
von Sende-
richtungen montiert werden (auf Gara-
genwänden in der Nähe von Emp-
fangseinrichtungen
toröffner, Amateurfunkantennen, Alarm-
Funkanlagen sowie in unmittelbarer
Nähe von Großsendeanlagen etc.).
Empfohlene Leitungsquerschnitte und
maximal zulässige Leitungslängen:
A - Fühlerleitungen
Alle Leitungen, die Sicherheitsklein-
spannung führen (z.B. Fühlerleitungen):
2
0.5 mm
Maximal zulässige Kabellänge: 100 m
Längere Verbindungsleitung sollten ver-
mieden werden, um der Gefahr von Stör-
einstrahlungen vorzubeugen.
B - Datenbusleitungen
Empfohlene Ausführungen:
J-Y(St)Y 1 x 2 x 0.6 mm
Maximal zulässige Kabellänge: 100 m
Längere Verbindungsleitung
vermieden werden, um der Gefahr von
Störeinstrahlungen vorzubeugen.
4
und Empfangsein-
für Garagen-
2
sollten
