PiKoder/SSC wRX Bauanleitung
Bestückung des Quarzes

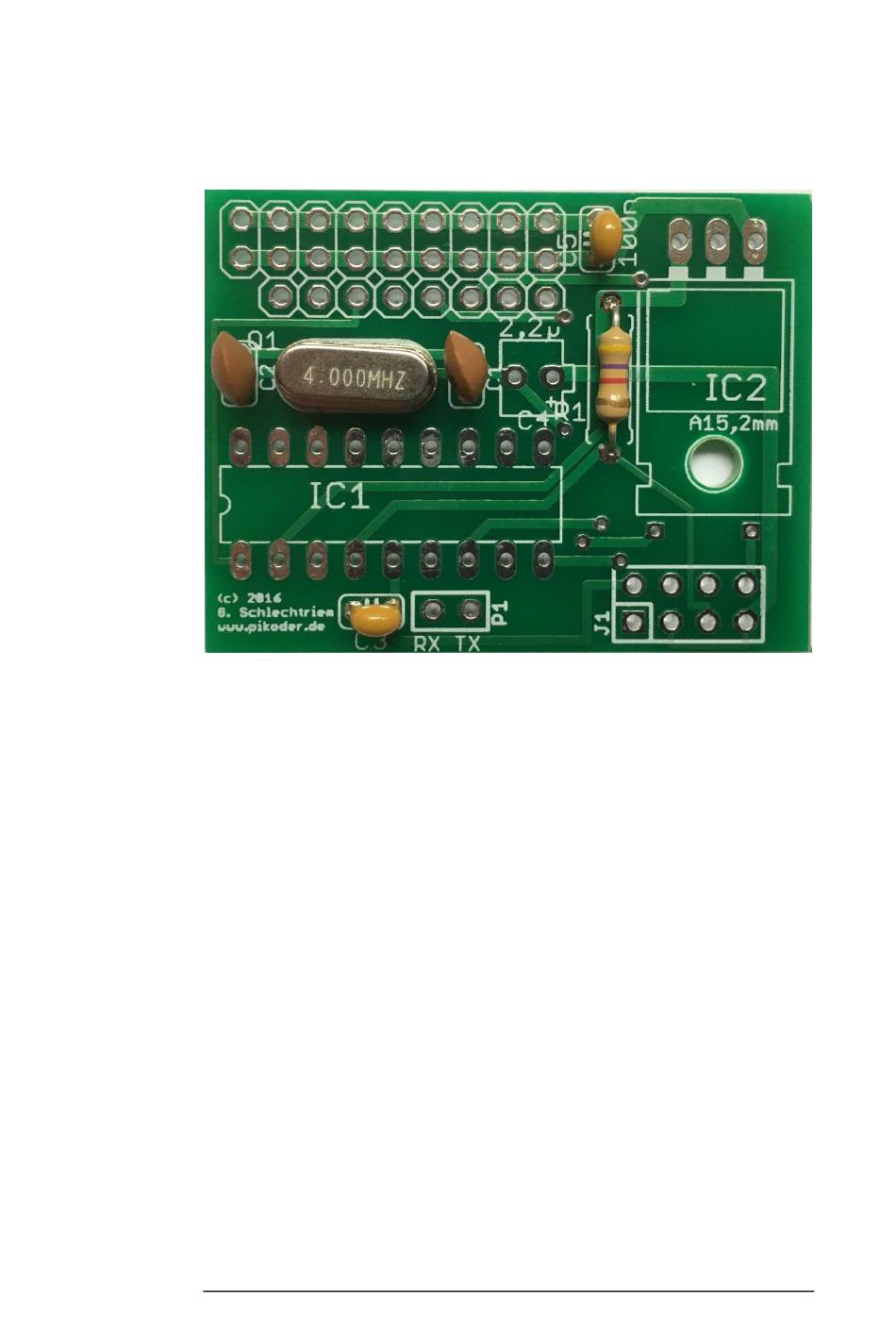

Es folgt das Einsetzen und Verlöten des Quarzes- auch hier ist die Ausrichtung
unkritisch.
Bestückung des IC Sockels
Stecken Sie die Fassung für den Controller in die entsprechende Position auf der
Bestückungsseite der Leiterplatte. Beachten Sie hierbei die Einkerbung (im Bild
unten auf der linken Seite) oder sonstige Kennzeichnung an der Stirnseite der Fas-
sung. Dies ist die Markierung (PIN1) für das IC, welches später einzusetzen ist.
Um zu verhindern, dass beim Herumdrehen der Platine zum Löten die Fassung
wieder heraus fällt, werden zwei schräg gegenüberliegende Pins der Fassung umge-
bogen und danach werden alle Anschlüsse verlötet.
8
