Inhaltszusammenfassung für Schroff CPCI PICMG 2.16

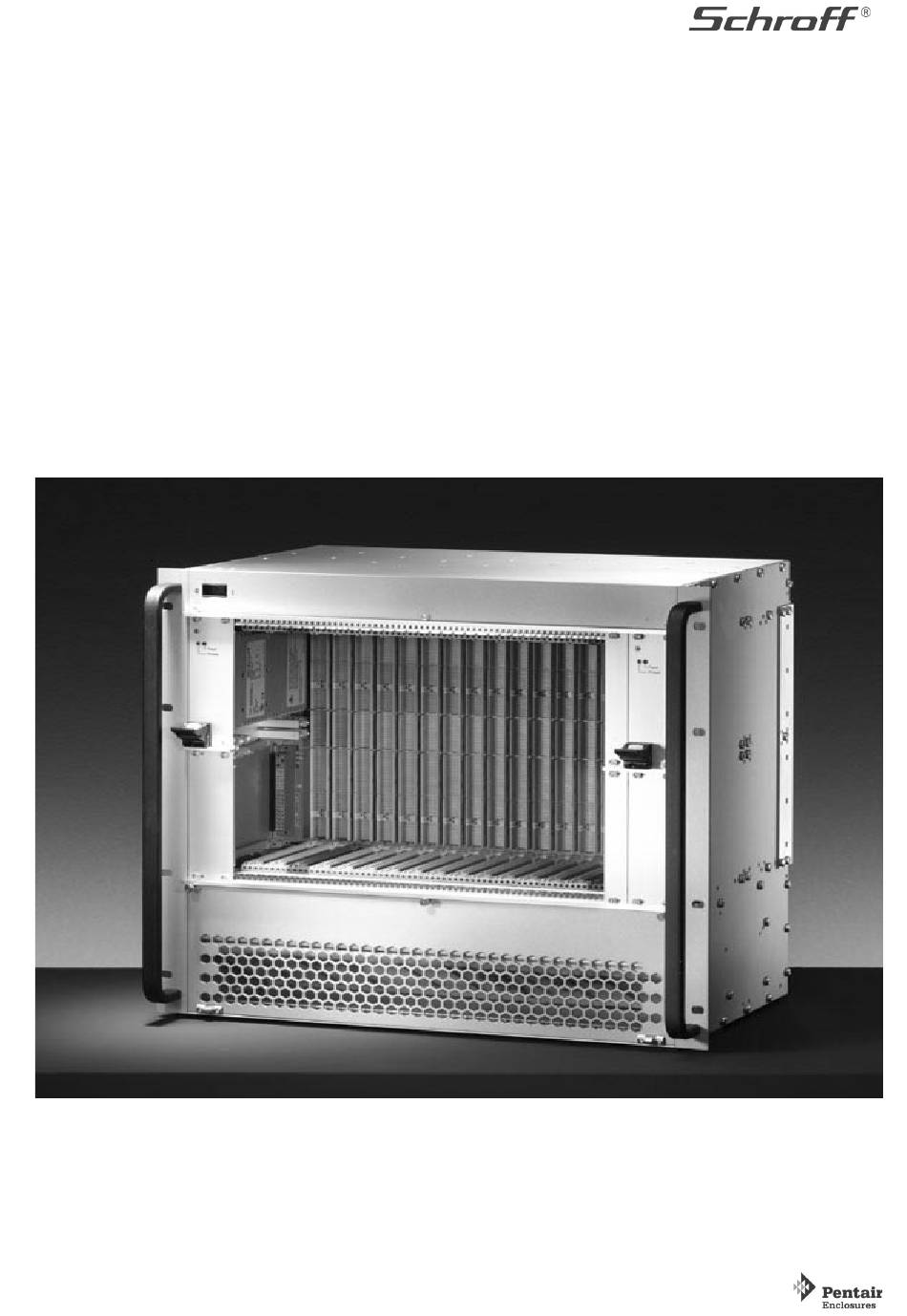

- Seite 1 Benutzerinformation User Information Notice pour utilisateur de Mikrocomputer Microcomputer Systèmes d'intégration de Aufbausystem Packaging Systems cartes à microprocesseurs CPCI PICMG 2.16 CPCI PICMG 2.16 Einschubsystem 10 HE subrack 10 U (24579-028) (24579-028) 10001001 74579-028 Rev.001...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise". Keine Haftung für Karten, die durch fehlerhafte Betriebsspannungen zerstört wurden! Störungs- und Fehlersuche ........1.10 Bei Problemen wenden Sie sich bitte an Ihren Lieferanten oder direkt an die zuständige Schroff-Vertretung (siehe Umschlagrück- Ersatzteile ..............1.10 seite). Garantie-Bedingungen ..........1.10... -
Seite 3: Kurzbeschreibung
CPCI PICMG 2.16 10 HE 1.2 Kurzbeschreibung 1.4 Allgemeine Hinweise Das Mikrocomputer-Aufbausystem besteht aus Mechanik, Rück- Vorsicht: verdrahtungsplatte (weiter "Busplatine" genannt), Lüftung und Stromversorgung für ein Mikroprozessor-System auf CPCI PICMG2.16bus-Basis. Das Mikrocomputer-Aufbausystem ist für den Betrieb im Laborbe- reich oder in der Fertigung ohne extreme Umweltanforderungen... -
Seite 4: Systemübersicht
CPCI PICMG 2.16 10 HE Systemübersicht Frontansicht: 2.1 Mechanischer Aufbau Chassis zwei Netzgeräte oben Steckplatz für zwei Netzgeräte unten zwei Steckplätze für CMMs Kartenkorb Lufteinlass, dahinter Lüftereinschub und Luftfilter Backplane Verdrahtung Netzeingänge 10 Rear-I/O 12302006 12302505... -
Seite 5: Montage
CPCI PICMG 2.16 10 HE 2.2 Montage Elektrischer Aufbau Der vordere Kartenkorb kann mit 6 HE / 4 TE-CPCI PICMG 2.16- 3.1 Verdrahtungsplan allgemein Karten bestückt werden. Der rückwärtige Kartenkorb wird mit 6 HE / 4 TE-Rear-I/O-Karten ausgestattet. Die Karten werden jeweils in den Führungsschienen eingeschoben und mittels den... -
Seite 6: Fan Control Modul (Fcm)
CPCI PICMG 2.16 10 HE 3.2 Fan Control Modul (FCM) Steckerbelegung: Das Fan Control Modul ist ein microcontroller-basierte, tempera- turabhängige Drehzahlsteuerung von bis zu 4 DC-Lüftern X1:Steckverbinder für Signale und Spannungsversorgung Es ermöglicht den Anschluss von bis zu 4 Temperatursensoren... -
Seite 7: Technische Daten
CPCI PICMG 2.16 10 HE Technische Daten 4.1 Mechanische Daten Mechanik nach IEC 60297, IEEE 1011.10/11 Maße H x B x T = 445mm (10HE) * 483mm (19“) * 325mm Gewicht (ohne Karten) 20 kg Kühlung Erfolgt mit drei Axialventilatoren. -
Seite 8: Ventilator
CPCI PICMG 2.16 10 HE 4.2.2 FCM (Fan Control Modul) 4.3 Allgemeine Daten Sicherungswert (maximal) Versorgungsspannung 10 A träge 250V Eingangsstrom 500mA mechanische Abmessungen 38mm x 160mm x 25mm (LxBxT) Prüfspannungen nach EN 60950 4 Digitaleingänge TTL-Pegel 2 Digitalausgänge, galvanisch getrennt... -
Seite 9: Schirmdämpfungskurven Europacpro
Meßeinrichtungen erlauben hierbei eine präzise Auswahl der Fil- ter. Um für die Störfestigkeit entsprechend EN61000-6-2 bestens gerüstet zu sein, werden bei der Entwicklung der Schroff - Bau- gruppenträger und - Gehäuse Schirmdämpfungsmessungen durchgeführt. Diese Messungen beinhalten den Frequenzbereich von 30 MHz bis 1000 MHz und sind angelehnt an VG-Bestim- mung 95 373, Teil 15. -
Seite 10: Störungs- Und Fehlersuche
CPCI PICMG 2.16 10 HE Störungs- und Fehlersuche Garantiebedingungen Leistungsdauer Fehlerart mögliche Ursache Fehlerbehebung Für dieses Gerät leisten wir 2 Jahre Garantie. Der Anspruch weder rote beginnt mit dem Tag der Auslieferung. noch grüne Netzspannung ist nicht vor- LED der Netzzuleitung prüfen... - Seite 11 Error correction ............1.10 If there are problems please contact your supplier or your local Replacement parts ............ 1.10 Schroff representative, see back cover of this booklet. Warranty conditions ..........1.10...
-
Seite 12: Description
CPCI PICMG 2.16 10 U 1.2 Description 1.4 Advice This microcomputer packaging system consists of mechanics, Caution: backplane, fan and power supply for a microprocessor system based on the CPCI PICMG2.16bus. This microcomputer packaging system has been designed for use in laboratories or in a manufacturing environment where there are no extreme conditions. -
Seite 13: System Overview
CPCI PICMG 2.16 10 U System overview Front view: 2.1 Mechanical configuration Chassis Two power supplies on the top Slot for two power supplies on the bottom Two slots for CMMs Subrack Air entry with fan tray and air filter... -
Seite 14: Assembly
CPCI PICMG 2.16 10 U 2.2 Assembly Electrical configuration The subrack can be equipped with 6 U/ 4 F CPCI PICMG 2.16 3.1 Cabling, general boards on the front and 6 U/ 4 F boards with rear I/O on the back. -
Seite 15: Fan Control Module (Fcm)
CPCI PICMG 2.16 10 U 3.2 Fan Control Modul (FCM) Connectors assignment: The Fan Control Module, based on a microcontroller, monitors up to 4 DC fans rotation speed depending on the temperature. X1:Connector for signals and power supply Up to 4 temperature sensors (NTC) can be connected. -
Seite 16: Technical Data
CPCI PICMG 2.16 10 U Technical data Mechanical data In accordance with IEC 60297, IEEE 1011.10/11 Dimensions H x W x D = 445mm (10 U) x 483mm (19“) x 325mm Weight (without boards) 20 kg Heat dissipation Provided by three axial fans. -
Seite 17: Fan
Technical data etc., see Backplane user information. Overvoltage category II Protection class 1 Safety The unit supplied by Schroff complies with EN 60950 Electromagnetic Compatibility EMC Typical attenuation of 40 dB for 1 GHz, if shielded front panel are used. -
Seite 18: Shielding Attenuation Curve Europacpro
In order to be prepared to the interference immunity according to EN61000-6-2, absorption measurements are accomplished by Schroff while designing subracks and cases. These measurements cover the frequency range from 30 MHz to 1000 MHz according to VG 95 373, part 15. -
Seite 19: Error Correction
No mains/line voltage Check the mains/line cable Cover of defects the power supply is on Within the warranty period Schroff will repair free of charge any The red LED faulty functioning of the Microcomputer Packaging System resul- of one Remplace the power ting from faulty design or defective material. - Seite 20 Tel.: + 41 (0)1 838 12 12 Tel.: + 385 (0)1 466 70 59 SLO Slovenia Schroff GmbH / Sp.z o.o. / Fax.: + 41 (0)1 837 00 74 Fax.: + 385 (0)1 466 69 77 IC Elektronika D. O. O.
