Angaben zum Produkt
2.7 Anschlüsse und Abmessungen

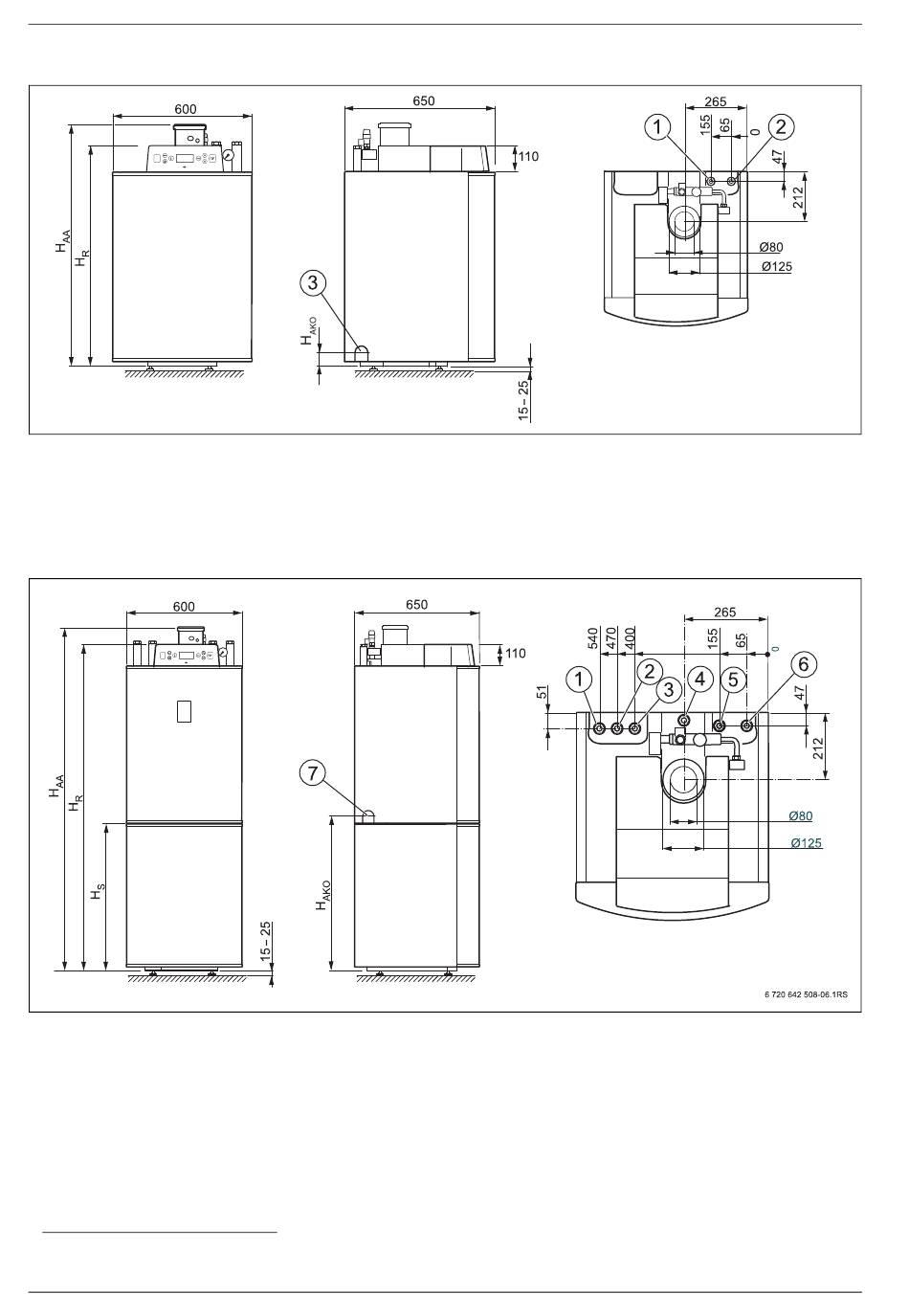

Bild 4 Anschlüsse und Abmessungen des Heizkessels (Maße in mm)
1)
[1] Rücklauf Heizkessel G1
(Außengewinde flachdichtend)
1)
[2] Vorlauf Heizkessel G1
[3] Austritt Kondensat
[H ] Höhe Abgasanschluss
AA
[H ] Höhe Bedieneinheit
R
Bild 5 Anschlüsse und Abmessungen des Heizkessels mit optional eingebautem Warmwasserspeicher (Maße in mm)
[1] Warmwasseraustritt G¾
1)
[2] Eintritt Kaltwasser G¾
1)
[3] Eintritt Zirkulation G¾
[4] Anschluss für Ausdehnungsgefäß G¾ (Außengewinde flachdich-
tend)
1)
[5] Rücklauf Heizkessel G1
1)
[6] Vorlauf Heizkessel G1
[7] Austritt Kondensat
[H ] Höhe Abgasanschluss
AA
[H ] Höhe Bedieneinheit
R
1) Innengewinde Überwurfmutter
8
mit T-Stück für Ausdehnungsgefäß G¾
1)
Die Maße H , H und H können Sie der Tabelle 4 auf Seite 9 entneh-
AA R AKO
men.
[H ] Höhe Warmwasserspeicher
S
[H ]Höhe Austritt Kondensat
AKO
Die Maße H , H H und H
AA R, S AKO
entnehmen.
6 720 642 508-05.2T
können Sie der Tabelle 4 auf Tabelle 9
