2.6.2 Hauptbestandteile des Ölbrenners
1
10

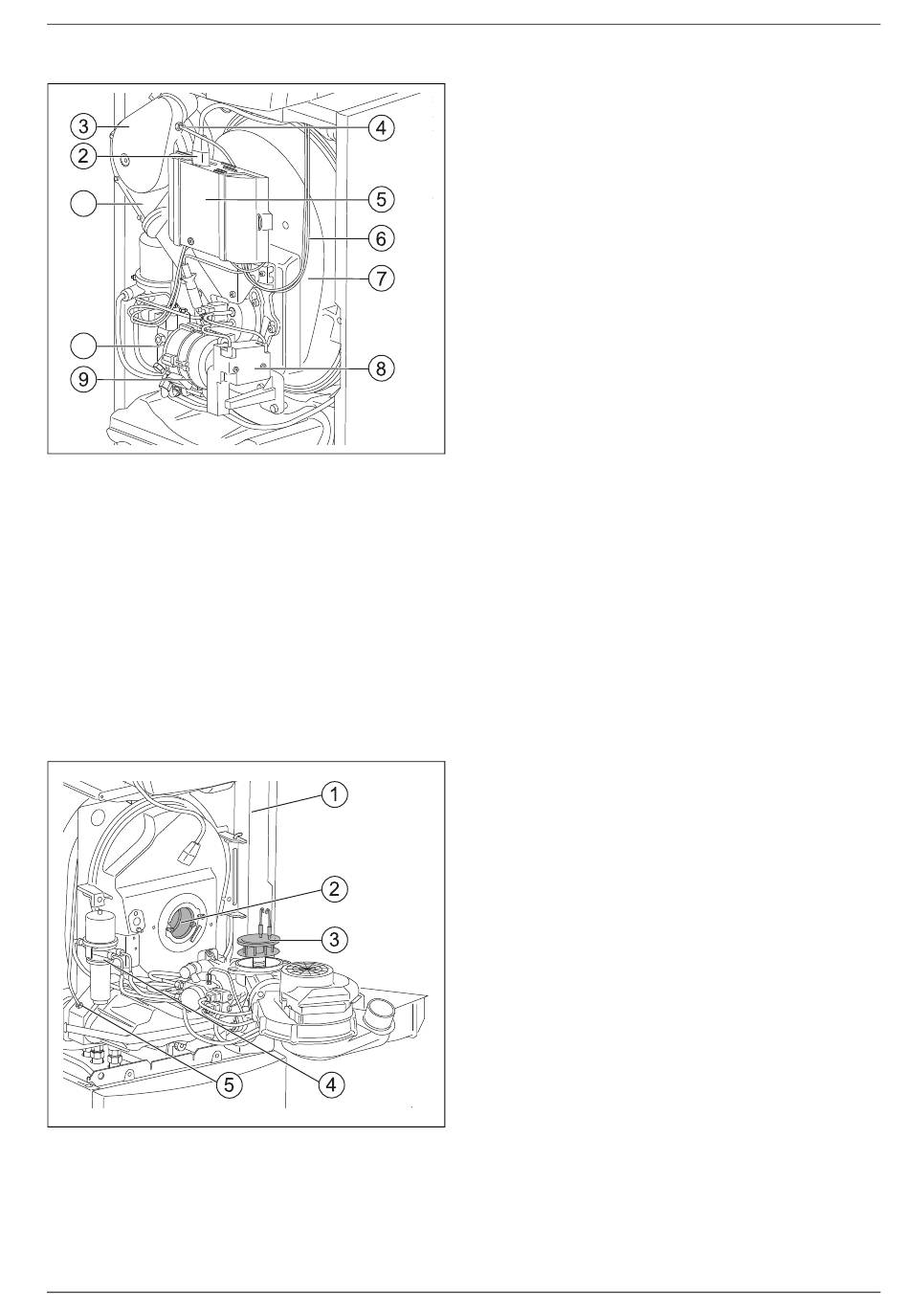

Bild 2 Ölbrenner
[1] Brennergebläse
[2] Netzstecker (für die Stromversorgung des Feuerungsautomaten)
[3] Verbrennungsluftanschluss
[4] Zuluftsensor
[5] Digitaler Feuerungsautomat
(übernimmt die Inbetriebsetzung und Überwachung des Ölbren-
ners und die Sicherheitsfunktionen des Heizkessels)
[6] BUS-Leitung und Fühlerleitungen (für die Kommunikation zwi-
schen Bedieneinheit und Feuerungsautomaten und Fühlerleitun-
gen zum Heizkesselvorlauf und Abgastemperaturfühler)
[7] Brennertür
[8] Zündtrafo
[9] Ölpumpenmotor
[10] Zweistufige Ölpumpe mit Magnetventil und Öl-Anschlussschläu-
chen
Bild 3 Ölbrenner in Serviceposition
[1] Wärmeschutz
[2] Brennerrohr
[3] Mischsystem
[4] Ölfilter mit Entlüfter
[5] Abgassensor
