USB-Kommunikation

An der Rückseite des Temperaturreglers befinden sich zwei USB Anschlüsse (A und B) für USB-Sticks,
mit denen Temperaturdaten aufgezeichnet und Uhrzeit-/Temperaturprogramme gespeichert und/oder
übertragen werden können. Für weitere Informationen siehe Grundlegende Bedienung, Kommunikation
und Datenprotokollierung.

Ethernet

An der Rückseite des Temperaturreglers befindet sich ein Ethernet-Anschluss, der das Verbindung des
Umwälzthermostats mit einem Computernetzwerk ermöglicht.

Serielle RS232/RS485-Kommunikation

VORSICHT: Schalten Sie immer die Stromversorgung des Thermostats AUS, bevor eine
Verbindung mit dem seriellen (DB9-) Anschluss hergestellt wird.
Ihr Umwälzthermostat verfügt über eine serielle RS232/RS485-Kommunikation zur Remote-
Datenprotokollierung und -steuerung. Zu diesem Zweck ist ein DB9-Anschluss an der Gehäuserückseite
des Temperaturreglers vorgesehen. Für Informationen zum Einrichten siehe Grundlegende Bedienung,
Kommunikation und Datenprotokollierung.
Diese serielle Schnittstelle sollte mit einem geeigneten Kabel an einen seriellen
Kommunikationsanschluss an einem Remote-PC angeschlossen werden. Informationen zu den
RS232/RS485-Befehlen und zum Kommunikationsprotokoll sind im Abschnitt „Technische Informationen"
dieses Handbuchs zu finden.

Externe (P2) Temperatursonde

Der Umwälzthermostat kann die Temperatur entweder auf Grundlage der Temperatur des internen Bades
oder der eines externen Behälters oder Geräts regulieren. Der Anschluss für die optionale externe
Temperatursonde befindet sich an der Gehäuserückseite des Temperaturreglers. Der Temperaturregler
erkennt automatisch die externe Temperatursonde, wenn sie angeschlossen wird. Die verfügbaren
Längen und Artikelnummern entnehmen Sie bitte dem Abschnitt Zusatz- und Ersatzteile.
WICHTIGER HINWEIS FÜR KALIBRIER-THERMOSTATE: Die externe Temperatursonde
PT100 sollte in das Kalibriergefäß eingesetzt werden.

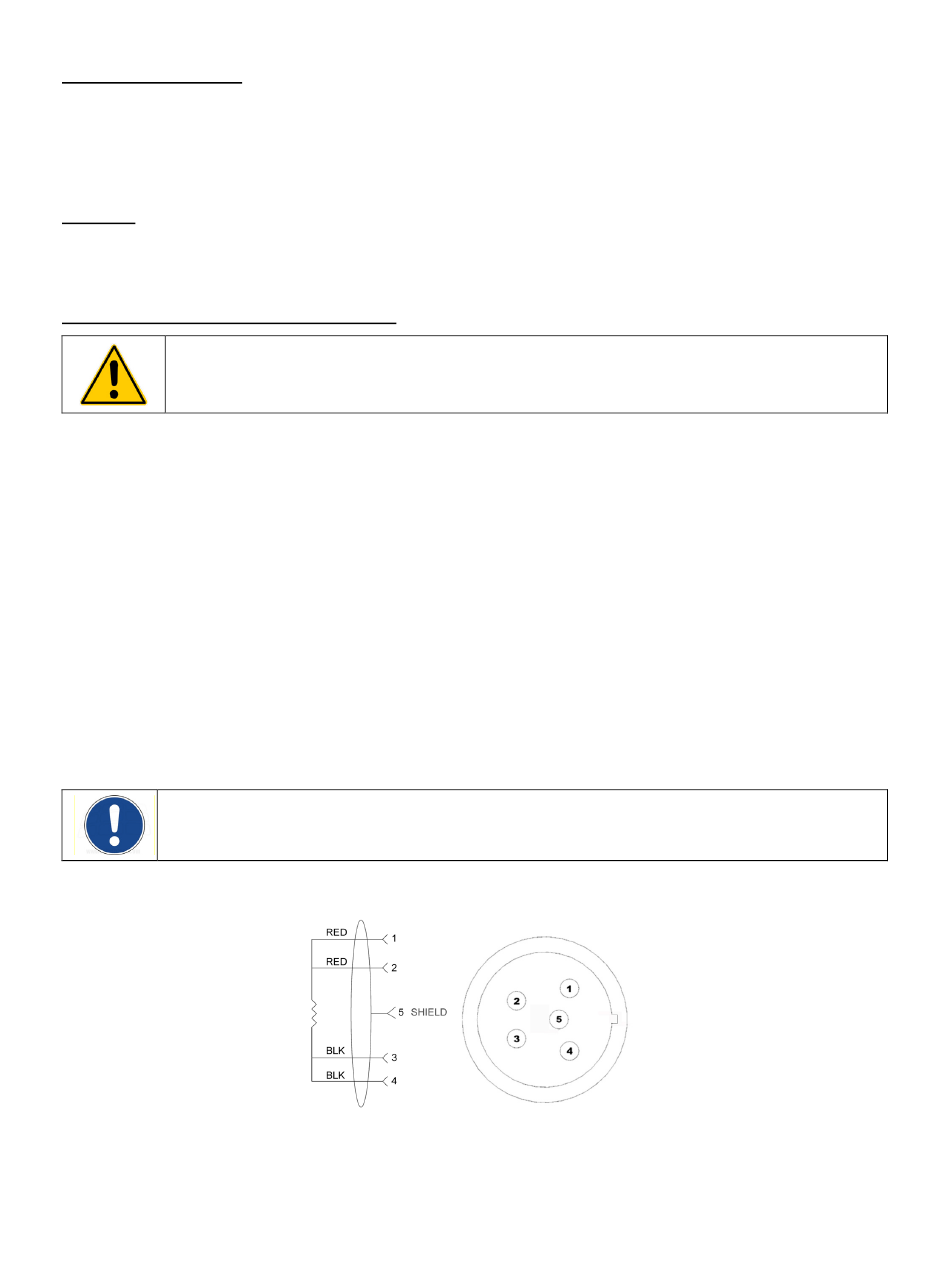

Pinbelegungsdiagramme — Anschluss für externe (P2) Temperatursonde
MAXIMALE BETRIEBSTEMPERATUR BEI 200 C, KLASSE A 0.003850 OHM/GRAD C.
110-515 PSC/DE
RTD-SENSOR: VIERDRAHTLEITUNG, 100 OHM BEI 0 GRAD C,
21
