2.3

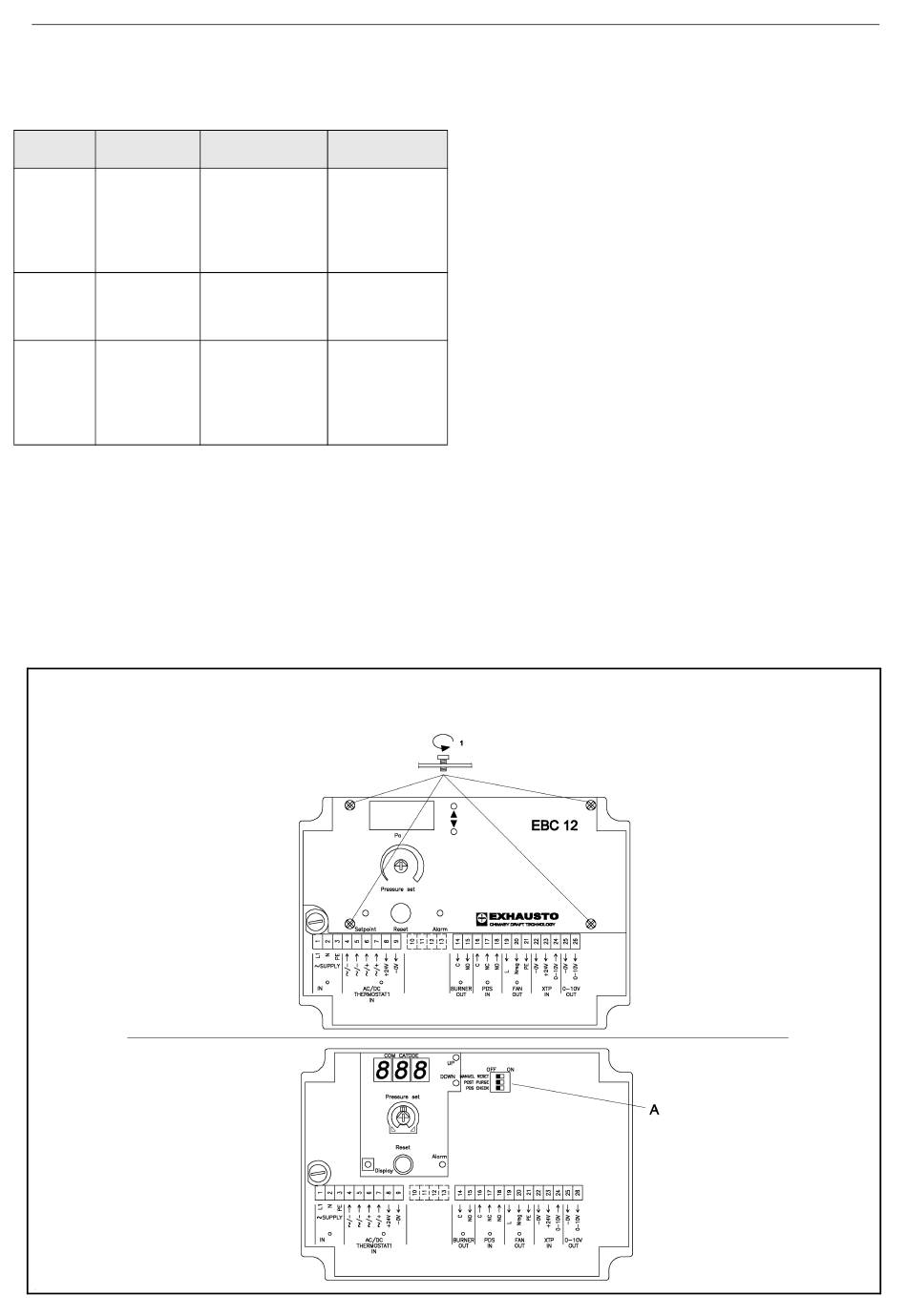

Dipswitcheinstellung (Abb. 9)

Vor Inbetriebnahme sollte kontrolliert werden, daß die
Dipswitcheinstellung (Abb. 9A) der gewünschten
Betriebsform entspricht.
Dipswitch Bezeichnung
1 MANUAL
RESET
2 POST PURGE Kein Nachlauf des
PDS CHECK
*)
3
Werkseinstellung: Alle OFF
*) Muß stets in OFF Position sein, wenn kein Presso-
stat (PDS) angeschlossen ist.
9
OFF
Automatisches Manuelles Reset
Reset nach nach Netzaus-
Netzausfall oder fall, oder unzu-
unzureichendem reichendem
Abzug Abzug
Nachlauf des
Rauchsaugers Rauchsaugers
von 3 Minuten
Keine Kontrolle, Das Pressostat
ob das Presso- muß vor Start in
stat vor Start in NC-Position
NC-Position gewesen sein
gewesen ist.
Sollte eine Änderung der Werkseinstellung erforder-
lich sein, ist es notwendig, die schwarze obere
Abdeckplatte zu entfernen, um die Dipswitch-Schalter
zugänglich zu machen (siehe Abb. 9).
1.
ON
2.
Die 4 Schrauben entfernen und die Abdeckplatte
der Platine abnehmen.
Die Dipswitcheinstellung verändern.
