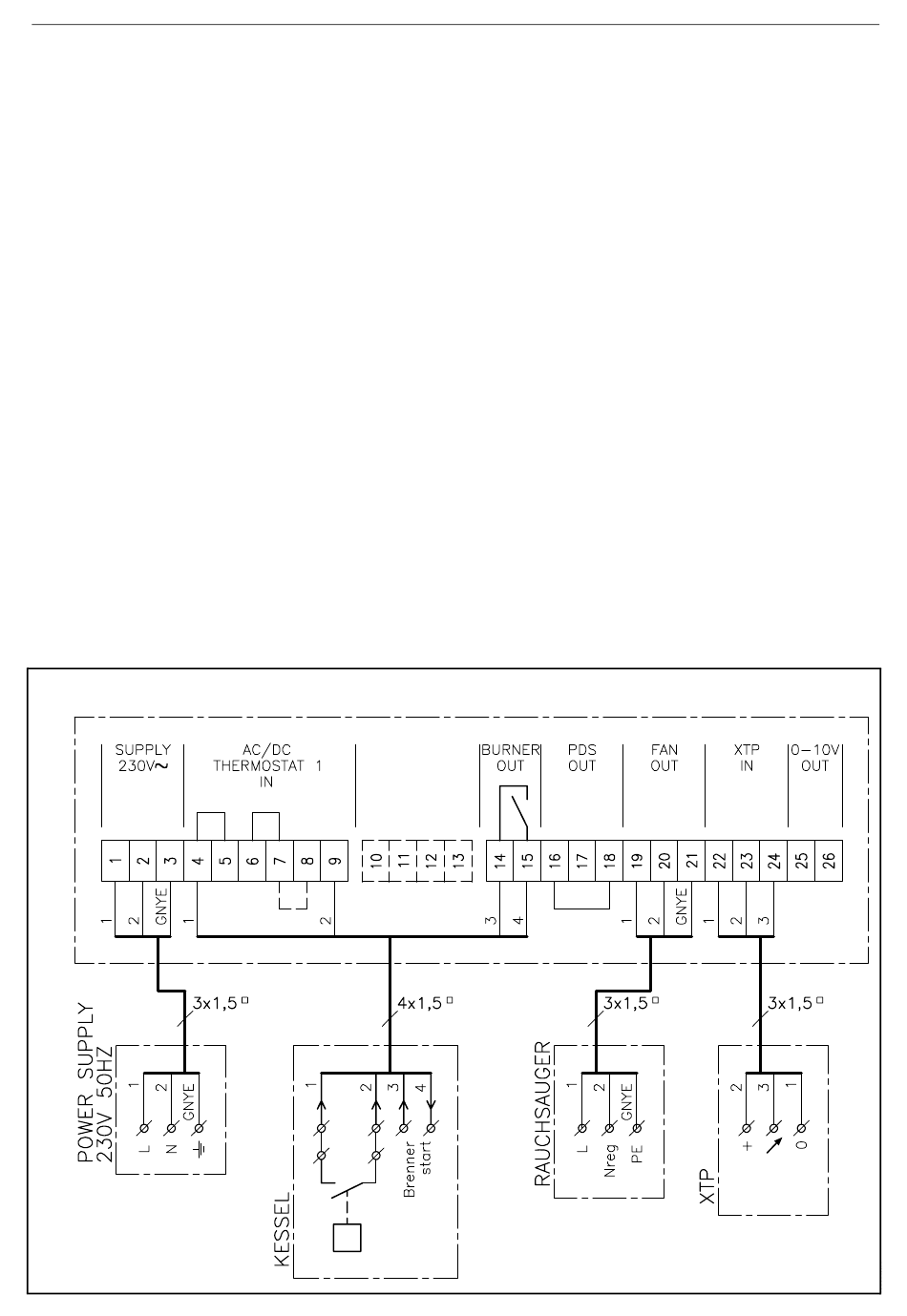

2.2.3 Beispiel 2 - Potentialfreier Kontaktsatz (Abb. 6)

Das Beispiel zeigt den Anschluß einer Kessel-
steuerung an die Automatik EBC12, die zur Wärme-
bedarfsmeldung, potentialfreie Kontakte zur Verfü-
gung stellt.
• Versorgungsspannung zur Steuerung an den
Klemmen 1-3 anschließen.
• Kessel gemäß Abb.6 anschließen:
• Den potentialfreien Kontakt an den Klem-
men 4 und 9 anschließen.
• Die Klemmen 7 und 8 brücken.
• Den Brenner an den Klemmen 14 und 15
anschließen.
• Den Rauchsauger an den Klemmen 19-21
anschließen.
• Den Drucksensor (XTP) an den Klemmen 22-24
anschließen.
6
Klemmreihe (Abb. 6)
1 Versorgung L1 (230V)
2 Versorgung N
3 Versorgung PE
4-5 Kesselthermostat. Optokoppler (-) (10-230V
AC/DC) *)
6-7 Kesselthermostat. Optokoppler (+) (10-230V
AC/DC)
8 24V DC Versorgung zu einem potentialfreien
Kontakt (Kesselthermostat)
9 0V DC Versorgung zu einem potentialfreien
Kontakt (Kesselthermostat)
14 Relais für Brenner (Common) (max. 230V AC
8A)
15 Relais für Brenner (Normally Open) (max.
230V AC 8A)
16 Pressostat PDS-C (Common)
17 Pressostat PDS-NC (Normally Closed)
18 Pressostat PDS-NO (Normally Open)
19 Rauchsauger L1
20 Rauchsauger Nreg
21 Rauchsauger PE
22 XTP 0V Versorgung (Drucksensor)
23 XTP 24V Versorgung (Drucksensor)
24 XTP 0-10V Eingangssignal (Drucksensor)
25 Steuersignal 0V
26 Steuersignal 0-10V
*) Bei Kesselsteuerungen mit Gleichspan-
nungssignalen (DC) ist an diesen Klemmen
das negativere Potential anzuschließen.
