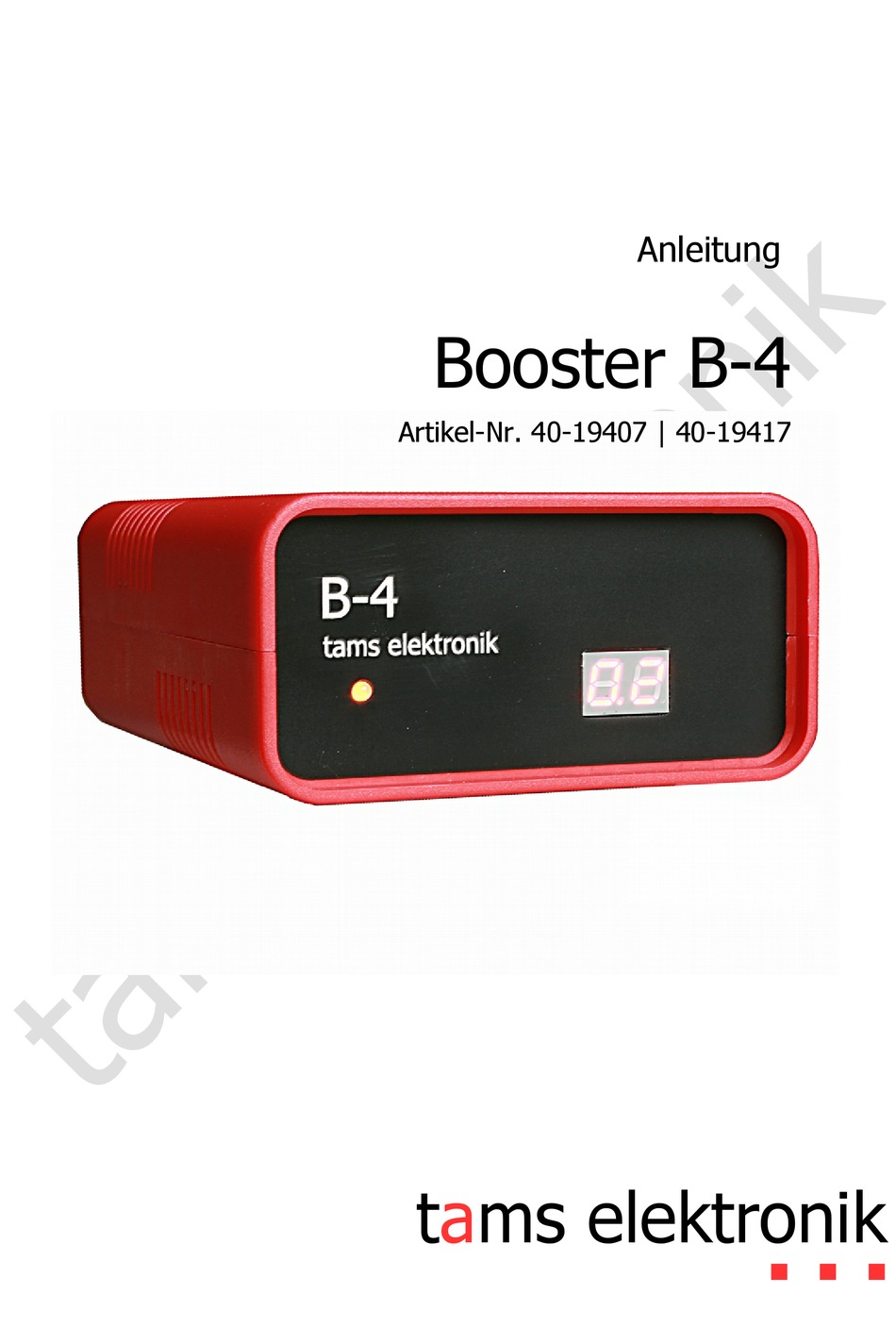

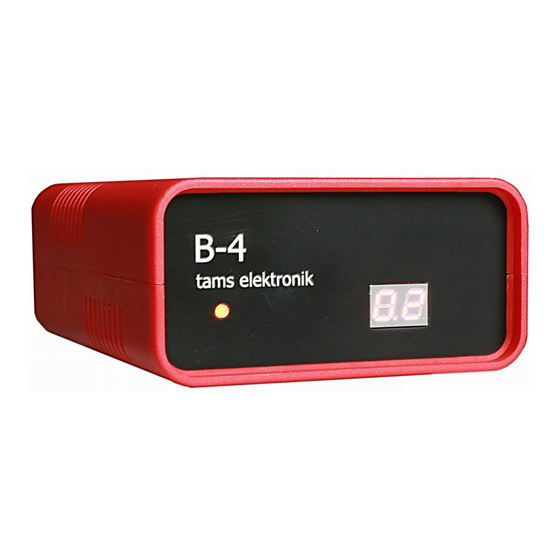

- Seite 1 Anleitung Booster B-4 Artikel-Nr. 40-19407 | 40-19417 tams elektronik n n n...
-
Seite 2: Inhaltsverzeichnis
3. Sicherheitshinweise..............6 4. Der B-4..................7 5. Die Anlage unterteilen...............13 6. Den B-4 anschließen..............14 7. Einstellungen................17 7.1.Den B-4 programmieren............18 7.2.Den B-4 über Jumper einstellen..........21 8. Betrieb..................23 9. Checkliste zur Fehlersuche............25 10. Garantieerklärung..............28 11. EG-Konformitätserklärung............29 12. Erklärungen zur WEEE-Richtlinie..........29 © 09/2016 Tams Elektronik GmbH Alle Rechte, insbesondere das Recht der Vervielfältigung und... -
Seite 3: Wozu Booster
100 - 300 mA Reserve für Weichen 10 % der ermittelten Gesamtsumme Der Booster B-4 kann je nach Einstellung 2 bis 5 A Strom zur Verfügung stellen. Ist der Strombedarf größer, muss eine entsprechende Anzahl weiterer Booster zur Versorgung der digitalen Modellbahnanlage angeschlossen werden. -
Seite 4: Einstieg
Jeder andere Gebrauch nicht bestimmungsgemäß und führt zum Verlust des Garantieanspruchs. Der Booster B-4 ist nicht dafür bestimmt, von Kindern unter 14 Jahren eingebaut zu werden. Zum bestimmungsgemäßen Gebrauch gehört auch das Lesen, Verstehen und Befolgen dieser Anleitung. Packungsinhalt überprüfen Kontrollieren Sie nach dem Auspacken den Lieferumfang: ... -
Seite 5: Benötigte Materialien
Booster B-4 Deutsch Benötigte Materialien Zum Anschluss des Boosters benötigen Sie: Leitungslitze. Empfohlene Querschnitte: für den Trafo- und Gleisanschluss: > 1,5mm² für den Anschluss an die Digitalzentrale: > 0,25 mm² Einen Trafo. Die empfohlene Spannung und die Mindest-Leistung des Trafos hängen von den gewünschten Einstellungen ab. -
Seite 6: Sicherheitshinweise
Deutsch Booster B-4 3. Sicherheitshinweise Brandgefahr Der Booster wird durch einen Lüfter gekühlt, um einer Überhitzung vorzubeugen. Achten Sie daher darauf, dass ein ungehinderter Luftaustausch über die Lüftungsschlitze auf der Ober- und der Rückseite des Boosters möglich ist. Wird der Luftaustausch behindert, können Bauteile überhitzen und in Brand geraten. -
Seite 7: Der B-4
Booster B-4 Deutsch 4. Der B-4 Technische Daten Versorgungsspannung 12 – 20 V Wechselspannung oder 12 – 26 V Gleichspannung Max. Ausgangsstrom 2, 3, 4 oder 5 A Ausgangsspannung 10 – 24 Volt Digitalspannung Leistungsaufnahme max. 120 Watt Digitalformate DCC, Motorola mfx (Steuerbefehle) Rückmeldeformat... - Seite 8 Vorderseite B-4 7-Segmentanzeige (Art.-Nr. 40-19417) Datenformate und Schnittstellen Der Booster B-4 ist multiprotokollfähig, er kann Daten im Motorola- und im DCC-Format verstärken. Er überträgt auch Steuerbefehle im mfx- Format, jedoch keine mfx-Rückmeldungen. Er kann entweder an die DCC-konforme Boosterschnittstelle oder den Gleisausgang einer Zentrale angeschlossen werden.
- Seite 9 Anlagen möglich. Der Eingang des Boosters B-4 ist durch Optokoppler vollständig galvanisch getrennt. Geregelte Gleisspannung Der Booster B-4 stellt eine geregelte Gleisspannung bereit, die in 1 V- Schritten auf einen Wert zwischen 10 und 24 V eingestellt werden kann. Bei Auslieferung ist die Gleisspannung auf 18 V eingestellt.
- Seite 10 Fahrzeuge und die Schienen vor Schäden zu schützen. Brandgefahr ! Automatisches Wiedereinschalten nach einem Kurzschluss Nach einem Kurzschluss schaltet der B-4 sich automatisch nach Ablauf von 4 bis 10 Sekunden wieder ein (Zeit einstellbar). Liegt der Kurzschluss dann noch vor, schaltet er sofort wieder ab.
-
Seite 11: Kurzschlusswarnung
Funktion in Abständen von ca. 5 Sekunden einen DCC- Weichenstellbefehl an eine Weichenadresse, die dem B-4 zugewiesen wurde. Sobald der B-4 diese Befehle nicht mehr empfängt, schaltet er sich automatisch ab. Nach dem Einschalten des Boosters ist die Watchdog-Funktion zunächst inaktiv. - Seite 12 Deutsch Booster B-4 Ein- und Ausschalten des B-4 mit einem DCC-Weichenbefehl Der B-4 kann über DCC-Weichenstellbefehle, die an eine ihm zugewiesene Weichenadresse gesendet werden, ein- und ausgeschaltet werden: Weiche "geradeaus" à B-4 ein Weiche "Abzweig" à B-4 aus Seite 12...
-
Seite 13: Die Anlage Unterteilen
Booster B-4 Deutsch 5. Die Anlage unterteilen Teilen Sie Ihre Anlage in einzelne, elektrisch voneinander getrennte Abschnitte auf, die Sie jeweils mit einem eigenen Booster versorgen. In jedem Booster-Abschnitt sollten maximal drei bis fünf Loks gleichzeitig fahren. Folgende Unterteilungen sind sinnvoll: ... -
Seite 14: Den B-4 Anschließen
Deutsch Booster B-4 6. Den B-4 anschließen Anschlüsse Zentrale E Kurzschlussmeldeleitung D Masse / Daten (-) C Daten (+) Anschlussplan Rückseite B-4 Anschlüsse an Zentrale und Anschlüsse an nachfolgenden Booster Trafo und Gleis Daten (+) Trafo Masse / Daten (-) Trafo Kurzschluss-Rückmeldeleitung... - Seite 15 Booster B-4 Deutsch Verwenden Sie zum Anschluss der Kabel an den Booster die beiliegenden Steckverbinder, in denen die Kabel festgeschraubt werden. Beachten Sie: Über die Lüftungsschlitze auf der Ober- und der Rückseite des Boosters muss ständig ein ungehinderter Luftaustausch möglich sein, da der Booster andernfalls überhitzen kann.
- Seite 16 Deutsch Booster B-4 Anschluss an das Gleis Verbinden Sie den Gleisanschluss des Boosters mit den beiden Schienen (bei 2-Leiter-Systemen) bzw. mit einer Schiene und dem Mittelleiter (bei 3-Leiter-Systemen). Die Einspeisung des Boosterstroms in das Gleis sollte im Abstand von ca. 2 bis 3 m erfolgen, da die Widerstände an den Übergängen der Gleisstücke recht hoch sind.
-
Seite 17: Einstellungen
Booster B-4 Deutsch 7. Einstellungen Der Booster B-4 kann über Hauptgleisprogrammierung (POM) oder durch das Setzen von Kurzschluss-Steckern (Jumpern) an die individuellen Anforderungen angepasst werden. Mögliche Default- Einstellung Einstellungen Wert Jumpern Gleisspannung 10 – 24 V, 18 V einstellbar in 1 V- 16 –... -
Seite 18: Den B-4 Programmieren
Deutsch Booster B-4 7.1. Den B-4 programmieren Der B-4 kann über die Hauptgleisprogrammierung (POM) eingestellt werden. Dieses ist nur mit Zentralen möglich, die diese Programmierart unterstützen. Um die Programmierung des Boosters einzuleiten, geben Sie für CV#7 einer beliebigen DCC-Lokadresse den Wert "62" ein. Gehen Sie dabei so vor, wie in der Anleitung Ihrer Zentrale beschrieben. - Seite 19 Defaultwert: aktiv inaktiv Abschalten mit aktiv DCC-Weichenbefehl inaktiv Defaultwert: inaktiv Wechsel in den Programmiermodus. Wird innerhalb von 30 Sek. ein DCC- Weichenstellbefehl gesendet, übernimmt der B-4 die zugehörige Weichenadresse zum Auslösen der Abschalt-Funktion. Voraussetzung: Abschalt-Funktion = "aktiv". Seite 19...
- Seite 20 CV#7 Watchdog aktiv Defaultwert: inaktiv inaktiv Wechsel in den Programmiermodus. Wird innerhalb von 30 Sek. Ein DCC- Weichenstellbefehl gesendet, übernimmt der B-4 die zugehörige Weichenadresse zum Auslösen der Watchdog-Funktion. Voraussetzung: Watchdog-Funktion = "aktiv". Grenzwert für Hinweis: Die Kurzschluss- Kurzschlusswarnung wird...
-
Seite 21: Den B-4 Über Jumper Einstellen
7.2. Den B-4 über Jumper einstellen Beim Einsatz mit Zentralen, die keine Hauptgleisprogrammierung (POM) unterstützen, kann der Booster B-4 durch das Aufstecken von Kurzschluss-Steckern (Jumpern) eingestellt werden. Bitte beachten Sie: Es ist nicht möglich, durch das Setzen von Jumpern alle möglichen Werte einzustellen. - Seite 22 Deutsch Booster B-4 Jumper Einstellung JP1 gesetzt, JP2 offen Gleisspannung = 16 V JP1 + JP2 offen Gleisspannung = 18 V (bei Auslieferung) oder der zuletzt programmierte Wert JP2 gesetzt, JP1 offen Gleisspannung = 20 V JP1 + JP2 gesetzt...
-
Seite 23: Betrieb
Booster B-4 Deutsch 8. Betrieb Überbrücken der Trennstellen zwischen zwei Booster- Abschnitten Achten Sie darauf, dass Loks oder Züge nicht so stehen bleiben, dass sie eine Trennstelle zwischen zwei Boosterabschnitten überbrücken. Die Ausgänge der beiden zugehörigen Booster werden dadurch verbunden und die Booster können beschädigt werden. - Seite 24 Deutsch Booster B-4 Display Der Booster B-4 in der Version Art.-Nr. 40-19417 hat eine zweistellige 7-Segment-Anzeige. Während des Betriebs wird der aktuelle Strom [A] angezeigt. Nach einem Kurzschluss werden die verbleibenden Sekunden bis zum Wiedereinschalten angezeigt. Im Display werden außerdem folgende Betriebszustände angezeigt: Anzeige Bedeutung −...
-
Seite 25: Checkliste Zur Fehlersuche
Booster B-4 Deutsch 9. Checkliste zur Fehlersuche Der Booster wird heiß und / oder fängt an zu qualmen. Trennen Sie sofort die Verbindung zur Versorgungsspannung! Mögliche Ursache: Anschlüsse für Gleis Stromversorgung sind vertauscht. à Ändern Sie die Anschlüsse. Es ist nicht auszuschließen, dass der Booster durch den falschen... - Seite 26 Deutsch Booster B-4 Die LED am Booster leuchtet abwechselnd rot und gelb, dann für ca. 1 Minute rot, dann wieder abwechselnd rot und gelb. Mögliche Ursache: Am Gleisausgang liegt ein Kurzschluss an. Der Booster schaltet daher automatisch ab und nach der eingestellten Wiedereinschaltzeit automatisch wieder ein.
- Seite 27 Booster B-4 Deutsch Technische Hotline: Bei Rückfragen zum Einsatz des Gerätes hilft Ihnen unsere Technische Hotline (Telefonnummer und Mailadresse s. letzte Seite.) Reparaturen: Ein defektes Gerät können Sie uns zur Reparatur einschicken (Adresse s. letzte Seite). Bei Schäden, die nicht unter die Garantie fallen, berechnen wir für die Reparatur maximal 50 % des...
-
Seite 28: Garantieerklärung
Deutsch Booster B-4 10. Garantieerklärung Für dieses Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kauf- datum des Erstkunden, maximal jedoch 3 Jahre nach Ende der Serien- herstellung des Produktes. Erstkunde ist der Verbraucher, der als erstes das Produkt erworben hat von uns, einem Händler oder einer anderen natürlichen oder juristischen Person, die das Produkt im Rahmen ihrer... -
Seite 29: Eg-Konformitätserklärung
Booster B-4 Deutsch 11. EG-Konformitätserklärung Dieses Produkt erfüllt die Forderungen der nachfolgend genannten EU-Richtlinien trägt hierfür Kennzeichnung. 2004/108/EG über elektromagnetische Verträglichkeit. Zu Grunde liegende Normen: 55014-1 61000-6-3. elektromagnetische Verträglichkeit beim Betrieb aufrecht zu erhalten, beachten Sie die folgende Maßnahmen: ... - Seite 30 Deutsch Booster B-4 Seite 30...
- Seite 31 Booster B-4 Deutsch Seite 31...
- Seite 32 Aktuelle Informationen und Tipps: http://www.tams-online.de Garantie und Service: Tams Elektronik GmbH Fuhrberger Straße 4 DE-30625 Hannover fon: +49 (0)511 / 55 60 60 fax: +49 (0)511 / 55 61 61 e-mail: modellbahn@tams-online.de...
