MONTAGEANLEITUNG
BILDSCHIRME MIT VESA BEFESTIGUNGSPUNKTEN:
1.
Suchen Sie auf der Papierschablone die passende VESA-Norm für den Bildschirm.
Beispielsweise haben kleine Bildschirme Befestigungslöcher mit einem Abstand von 100
mm x 100 mm in einer Rechteckanordnung. Diese Anordnung finden Sie auf der
beigefügten kleinen Papierschablone.
2.
Halten Sie die Papierschablone an die Wand, an der Sie den Bildschirm anbringen möchten.
Verwenden Sie die Wasserwaage zur Ausrichtung. Berücksichtigen Sie bei der Position,
dass die Befestigungsteile in einer tragenden Struktur verankert werden müssen.
3.

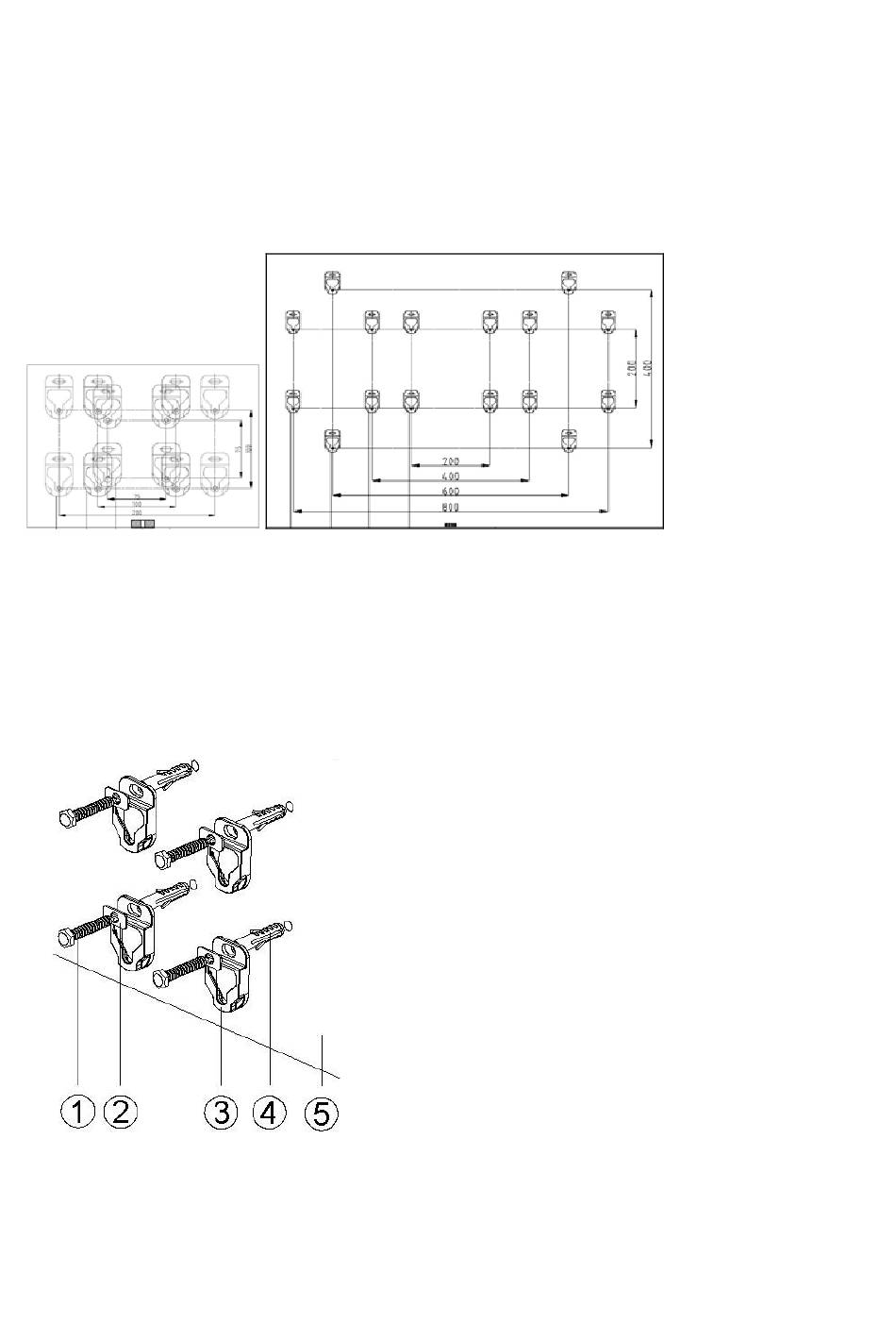

Bringen Sie die 4 x TM-LCD-Halterungen mit dafür geeigneten Befestigungen an der Wand
an.
Um leichte Flachbildschirme installieren (<10kg) Verwendung ST4 × 25 Schrauben. Für
schwerere Flachbildschirme (> 10kg) Benutzer ST8 × 50 Schrauben.
1. ST8×50 Schraube
2. M8 Rechteckscheibe
3. TM-LCD-Halter
4. RT-Dübel 6,5×45
5. Wand
4
