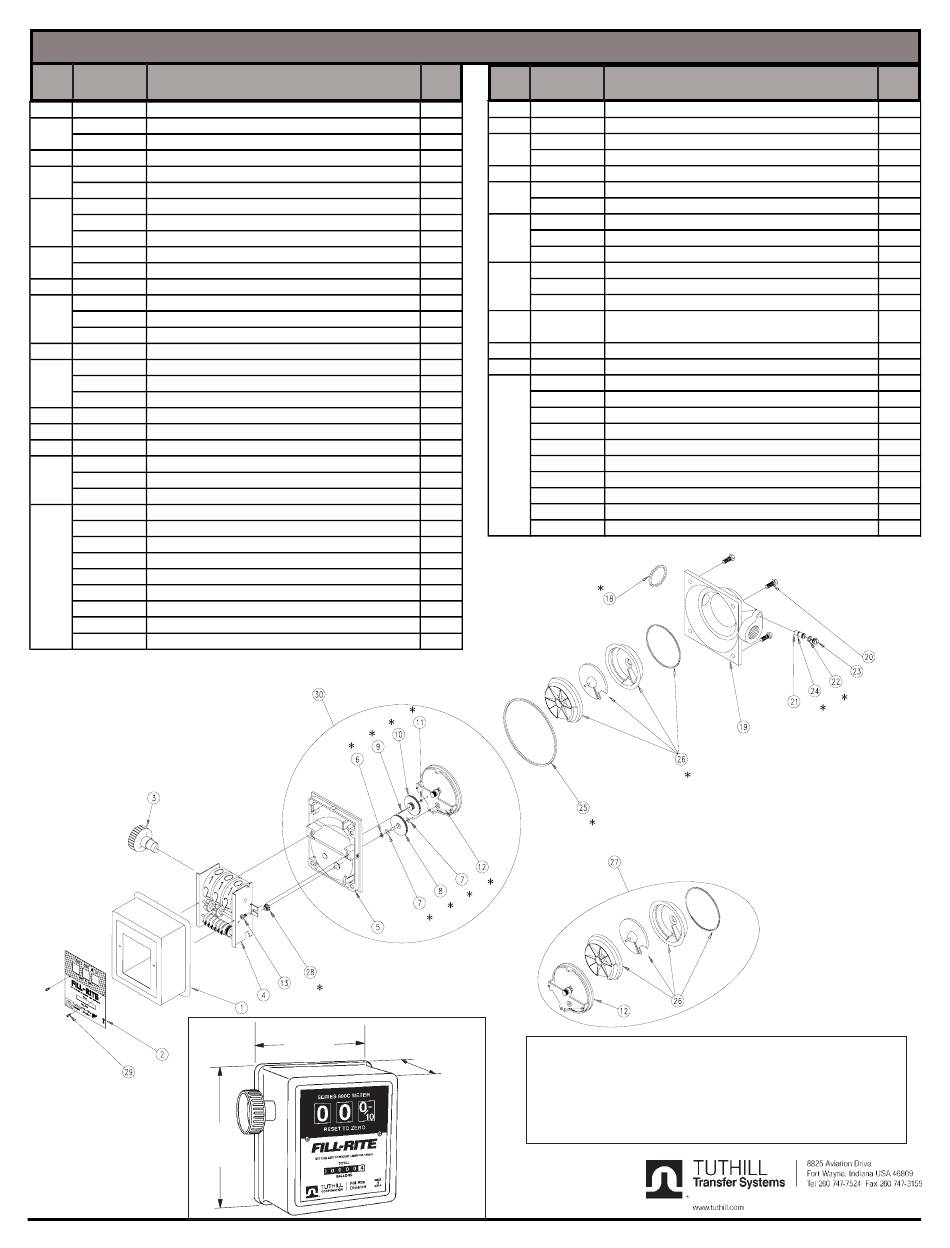

FILL-RITE 800C Series Gebrauchsanweisungen Seite 12

EINZELTEIL
TIEL NUMMER BESCREIBUNG
1 800G2246 Deckel, Zählwerk
2 800G0208 Zählerfrontplatt, U.S. gallone
800G0241 Zählerfrontplatt, Liter
3 800G8870 Drehknopf
4 800F4080 Zähler - U.S. gallone
800F4081 Zähler - Liter
5 800G2246 Deckel, Meßgerät
800G2247 Deckel, Meßgerät , Nickelbeschichtet
800G2248 Deckel, Meßgerät, Teflon®beschichtet
6 800F4191 O-ring (5-106) Fluorkohlenwasserstoff
800F4033 O-ring (5-106) EPDM
7 800F3980 Dichtungsring
8 800F3845 Abtriebszahnrad (70T) - U.S. gallone
800F3846 Abtriebszahnrad (84T) - Liter
800F4185 Abtriebszahnrad (73T) - Imperial gallone
9 800F3820 Zahradwelle
10 800F3841 Clusterzahrad (22T/67T) - U.S. gallone
800F3843 Clusterzahrad (10T/67T) - Liter
800F3541 Clustezahrad (19T/67T) - Imperial gallone
11 800F3830 Dichtungsring
12 800G2250 Zahnrades
13 900F4007 #8-32 x 5/16 PHMS ACR II
18 700F2800 O-ring (-218), Buna-N ( 800A, 700A/B)
700F2801 O-ring (-218), Fluorkohlenwasserstoff (800A, 7 Opt.
800G2601 O-ring (-218), EPDM (800A, 700A/B)
19 800G2236 3/4" Meßgerätgehäuse
800G2237 3/4" Meßgerätgehäuse, Nickelbeschichtet
800G2238 3/4" Meßgerätgehäuse, Teflon®beschichtet
800G2242 1" Meßgerätgehäuse
800G2243 1" Meßgerätgehäuse, Nickelbeschichtet
800G2244 1" Meßgerätgehäuse, Teflon®beschichtet
800G2255 1" Meßgerätgehäuse BSPT
800G2256 1" MeßgerätgehäuseBSPT, Nickelbeschichtet Opt.
800G2257 1" Meßgerätgehäuse BSPT, Teflon®beschich Opt.
8"
200 mm
800C MEßGERÄTE EINZELTEIL LISTE
QTY.
1
1
Opt.
1
1
Opt.
1
Opt.
Opt.
1
Opt.
2
1
Opt.
Opt.
1
1
Opt.
Opt.
1
1
2
Opt.
Opt.
1
Opt.
Opt.
Opt.
Opt.
Opt.
Opt.
6"
6"
150 mm
150 mm
12
EINZELTEIL
TIEL NUMMER BESCREIBUNG
20 800G8892 5/16-18 x 1 HWTRS
21 800F4463 Kalibrierschraube (Einschließen 24)
22 800F4449 O-ring (-012) Fluorkohlenwasserstoff
800F3389 O-ring (-012) EPDM
23 800F4440 Dichtung, Schrauben
24 800F4036 O-ring (-008) (Einschließen 21) Fluorkohlenwa 1
800F4034 O-ring (-008), EPDM
25 800F4010 O-ring (-156), Buna-N
800F4011 O-ring (-156), Fluorkohlenwasserstoff
800F4032 O-ring (-156), EPDM
26 800G2262 Meßkammer - Buna-N
800G2599 Meßkammer - Fluorkohlenwasserstoff
800G2600 Meßkammer - EPDM
27 800G2531 Meßkammer, Buna-N
(Einschließen 12 & 26)
28 800F3959 Ritzel
29 35F1397 #4 x 3/8 PHSMS
30 800G2532 Deckelsatz - U.S. gallone
800G2533 Deckelsatz - U.S. gallone - Nickelbeschichtet Opt.
800G2534 Deckelsatz - U.S. gallone - Teflon®beschichte Opt.
800G2535 Deckelsatz - Liter
800G2536 Deckelsatz - Liter, Nickelbeschichtet
800G2537 Deckelsatz - Liter, Teflon®beschichtet
800G2544 Deckelsatz - Imperial gallone
800G2765 Deckelsatz - U.S. mit EPDM Dichtung
800G2778 Deckelsatz - U.S. Nickelbeschichtet mit EPDM Opt.
800G2900 Deckelsatz - Liter mit EPDM Dichtung
*Einschließen ins 800C Serie
BEI DER BESTELLUNG VON ERSATZTEILEN BITTE DIE
ERSATZTEILNUMMER, DAS HERSTELLUNGSDATUM UND
DIE SERIENNUMMER DER PUMPE ANGEBEN.
ZOLL BEFREIEN KUNDENDIENST NUMMER
800 634 2695
.
Reparatursatz
800F9146 rev 8
QTY.
4
1
1
Opt.
1
Opt.
1
Opt.
Opt.
1
Opt.
Opt.
1
1
2
1
Opt.
Opt.
Opt.
Opt.
Opt.
Opt.
