Steuereinheit

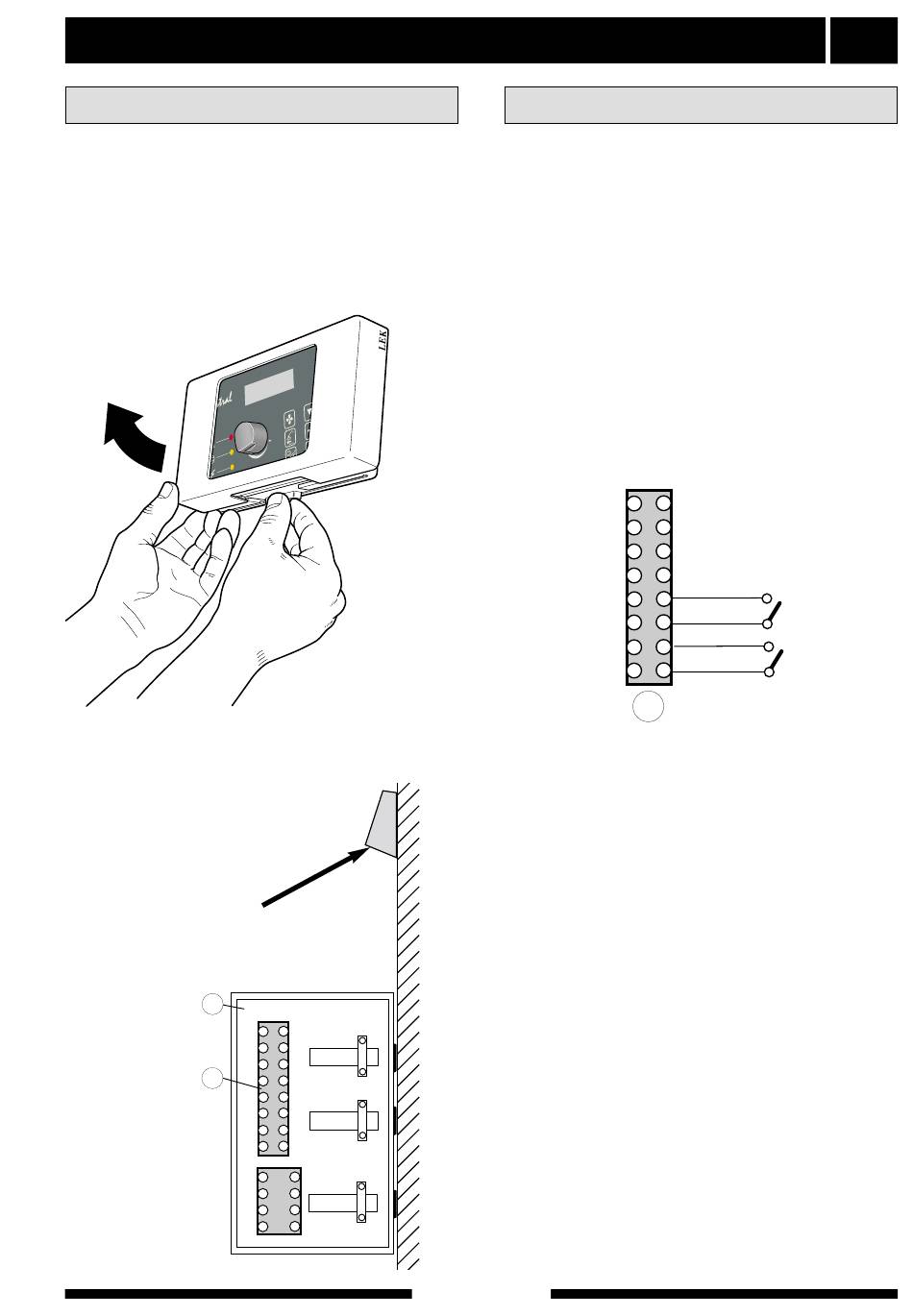

Die MISTRAL-Steuereinheit ist im Aufstellraum an ei-
ner Wand zu befestigen. Hinter der seitlich verschieb-
baren Abdeckhaube der Steuereinheit werden vier
Schraublöcher sichtbar. Um die Abdeckhaube entfer-
nen zu können, müssen die Langseiten der Haube
vorsichtig nach außen gebogen werden, bis die
Führungsnocken der Haube aus den Führungs-
schienen des Steuereinheiten-Unterteils
springen.
Die Steuereinheit wird mit dem beigefügten, drei
Meter langen Parallelkabel (3) am Halter oberhalb des
Elektro-Schaltkastens (13) angeschlossen.
13
11
Stromanschluss
heraus-
8
7
6
5
4
3
2
1

Externe Steuerung

Es besteht die Möglichkeit, durch äußere Kontakt-
funktion entweder die Raumtemperatur und/oder die
Ventilation zu steuern. Zum Beispiel kann eine
Schaltuhr angeschlossen werden, um während der
Nacht eine niedrigere Temperatur zu erhalten. Die
äußeren Kontakte müssen potentialfrei sein und sind
wie folgt anzuschließen:
– Kontakt für alternative Raumtemperatur: Klemme
(11), Position 1 und 2 im Elektro-Schaltkasten (13)
auf der MISTRAL - Rückseite.
– Kontakt für alternative Ventilation: Klemme (11),
Position 3 und 4 im Elektro-Schaltkasten (13) auf
der MISTRAL - Rückseite.
Geschlossener Kontakt bedeutet, dass die alternative
Temperatur/Ventilation aktiviert ist.
Über weitere Einstellungen informiert der Abschnitt
„Grundeinstellung – Menüs", siehe Menü 7 und 8.
MISTRAL
Für den Installateur
8
7
6
5
4
3
2
1
11
13
