In die Außenwand sind vier Löcher zu bohren, die mit ei-
nem Durchmesser von 125 mm für den Anschluss von
Ventilationsrohren geeignet sind. Es ist wichtig, dass die
Löcher in der Wand mittig vor den Anschlussstutzen auf
der Rückseite des Mistrals zu liegen kommen. Siehe
Abschnitt „Maße" – „Außenmaße und Lochbild".
Vier Ventilationsrohre mit 125 mm Ø müssen in die Löcher
montiert werden. Dabei ist darauf zu achten, dass der
Zwischenraum zwischen Rohr und Wand ordentlich ge-
dichtet wird. Bei der Montage in ventilierter Wand ist das
gesamte Rohr zu isolieren, damit sich kein Kondensat in
der Wand bilden kann.
Mit Hilfe von Blechschrauben sind die Gitter auf der
Wandaußenseite zu montieren. Damit die Gitter an der
Außenfassade anliegen, dürfen die Rohre nur wenig
durchstechen.

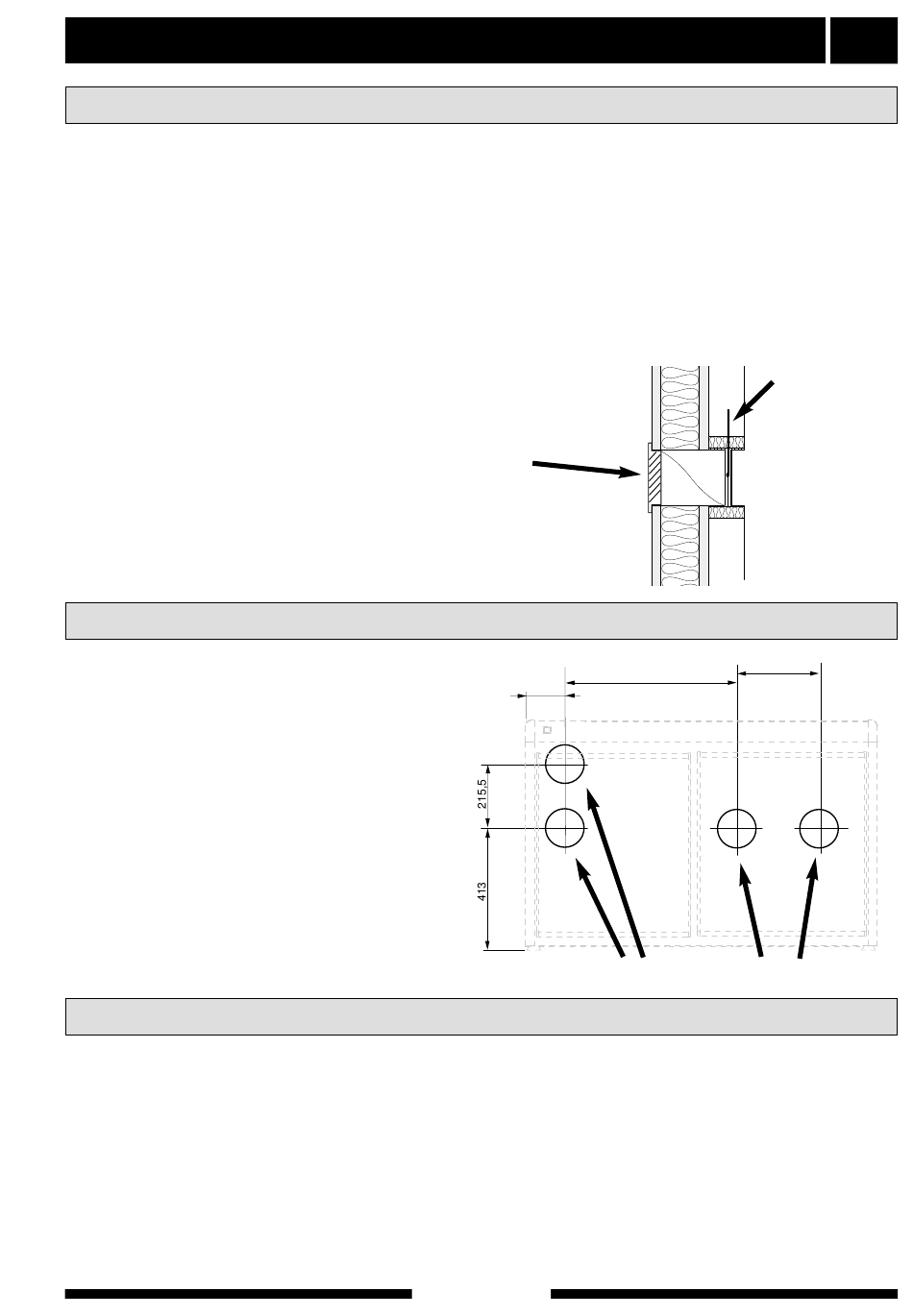

Von innen gesehen zeigen die folgenden Maße die
Platzierung der Löcher in der Außenwand. Die gestri-
chelte Linie zeigt die Außenkontur des MISTRALs an.
Das Höhenmaß gilt für ein Gerät mit völlig einge-
schraubten Stellfüßen. Diese können stufenlos bis zu
20 mm herausgeschraubt werden. Mit diesem Maße
kann die Platzierung der Löcher in der Höhe kompen-
siert werden.
Abhängig von der Lufttemperatur, der Luftfeuchtigkeit
und der Betriebsdauer des Kompressors tritt Kondens-
wasser im Verdampfer auf. Über einen Schlauch wird
dieses Wasser mit Hilfe einer eingebauten Pumpe abge-
pumpt. Während der Lieferung ist dieser Schlauch im
Gehäuse des Kompressors platziert, und zwar mit sei-
ner Mündung bei einem der Abluftstutzen. Dieser
Schlauch ist wie folgt zu montieren:
Alternative 1. Das Schlauchende durch eines der
Abluftgitter stecken und dafür sorgen, dass der
Schlauch fixiert wird.
Mechanischer Anschluss
Ventilationsanschluss
Außenluftansauggitter

Lochbild

Kondenswasserschlauch
Auf der Innenseite der Außenwand werden flexible
Ventilationsschläuche mittels Schlauchklemmen zwischen
den Anschlussstutzen des Mistrals und den eingebauten
Ventilationsrohren
Schläuche sind zur Vermeidung von Kondensat zu isolie-
ren. In einen der Außenluftschläuche (von innen gesehen
die zwei rechten
Temperaturfühler zu montieren. Dazu ein kleines Loch in
den Schlauch bohren, den Fühler ins Loch stecken und di-
eses dann dichten. Überzeugen Sie sich, ob der Fühler frei
im Schlauch hängt und ob er nicht die Schlauchwand be-
rührt.
119
Abluft ausblasen
Alternative 2. Das Schlauchende durch eines der
Abluftgitter stecken und dafür sorgen, dass der
Schlauch bis zu einem Regenfallrohr verlegt wird. Diese
Alternative ist der ersten vorzuziehen, da keine eventu-
ellen Wasserspritzer auf die Außenwand gelangen und
Passanten auf dem Gehweg belästigen können.
Alternative 3. Den Kondensatschlauch durch einen der
flexiblen Ventilationsschläuche auf der Abluftseite steck-
en und dann im Gebäude bis zu einem in der Nähe gele-
genen Ablauf ziehen. Dieses ist die technisch gesehen
beste Lösung, fordert jedoch einen Ablauf in unmittelba-
rer Nähe der Ventilationswärmepumpe.
MISTRAL
Für den Installateur
montiert. Achtung! Auch
Schläuche) ist der
Außenluft-
temperaturfühler
260
584.5
Außenluft ansaugen
11
diese
beigefügte
