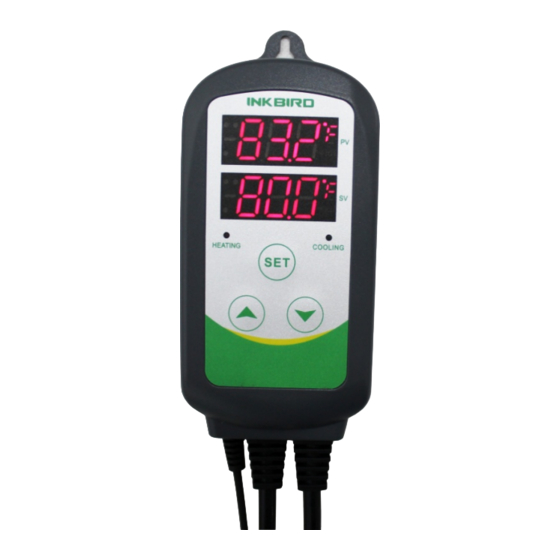

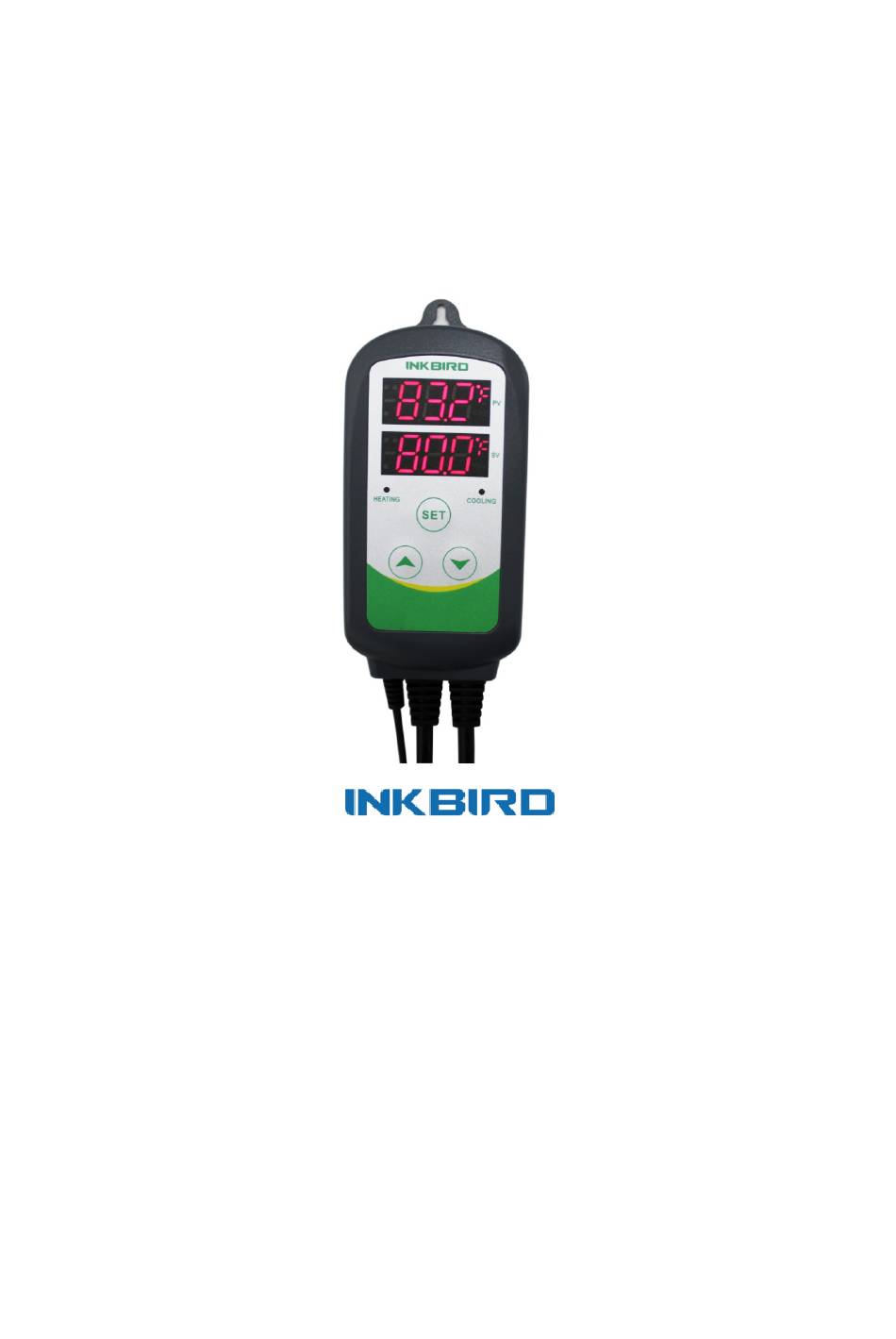

Sofort einsetzbarer Temperaturkontroller
ITC-308
Bedienungsanleitung
Version 2.2s
Inkbird Tech. Co., Ltd.
Copyright
Copyright © 2019 Inkbird Tech. Co., Ltd. Alle Rechte vorbehalten. Kein Teil dieses
Dokuments darf ohne vorherige schriftliche Genehmigung reproduziert werden.
Disclaimer
Inkbird hat alle Anstrengungen unternommen, um sicherzustellen, dass die in diesem
Dokument enthaltenen Informationen korrekt und vollständig sind. Der Inhalt dieses
Dokuments kann jedoch ohne vorherige Ankündigung geändert werden. Bitte wenden Sie
sich an Inkbird, um sicherzustellen, dass Sie über die neueste Version dieses Dokuments
verfügen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für INKBIRD ITC-308

  • Seite 1 Version 2.2s Inkbird Tech. Co., Ltd. Copyright Copyright © 2019 Inkbird Tech. Co., Ltd. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung reproduziert werden. Disclaimer Inkbird hat alle Anstrengungen unternommen, um sicherzustellen, dass die in diesem Dokument enthaltenen Informationen korrekt und vollständig sind.
  • Seite 2: Inhaltsverzeichnis

    ITC-308 User Manual Inhalt 1. Übersicht ....................3 Was ist der ITC-308? ................3 Hauptfunktionen ..................3 2. Beschreibung ..................4 3. Bedienfeld Übersicht ................5 4. Tastenfunktion Anleitung ................. 6 4.1 Abfrage der Sollwerte ............... 6 4.2 Eingabe der Parameter ..............6 4.3 Eingabe Diagramm ......
  • Seite 3: Übersicht

    Temperaturregelung möglich ist. Mit einer Ausgangsleistung von 1200 W (110 V) / 2200 W (220 V) eignet es sich für die meisten Anwendungen. Das ITC-308 ist mit einem Kompressorverzögerungsschutz für die Kühlung, einem Alarm bei zu hoher und zu niedriger Temperatur sowie einem Sensorfehleralarm ausgestattet, der den Temperaturregler sicherer und zuverlässiger macht.
  • Seite 4: Beschreibung

    ITC-308 User Manual 2. Beschreibung Temperaturkontrollbereich -50~99 °C / -58~210 ° F Anzeige Auflösung 0.1 ° C / 0.1° F Temperaturgenauigkeit ±1°C (-50 ~ 70°C) / ±1°F (-50 ~ 160° F) Temperatur Kontrollmodus An/Aus Kontrolle, Heizen und Kühlen Eingangsspannung 100 ~240V AC, 50Hz/60Hz Ausgangsspannung Max.
  • Seite 5: Bedienfeld Übersicht

    ITC-308 User Manual 3. Bedienfeld Übersicht ① PV: Process Value. Zeigt die aktuelle Temperatur (ist-Wert). Bei Programmierung wird tS (temperature setting) angezeigt. ② SV: Setting Value. Im laufenden Betrieb Anzeige der eingestellten Temperatur. Im Einstellmodus Anzeige des gewünschten Einstellwerts. ③ Kühlung LED: Zeigt an, wenn das Gerät kühlt. Bei blinkender Anzeige ist die Verzögerung aktiv.
  • Seite 6: Tastenfunktion Anleitung

    ITC-308 User Manual 4. Tastenbedienungsanleitung 4.1 Sollwert Abfrage Wenn der Regler im Normalbetrieb ist, drücken Sie kurz die Taste “ ”, um die Heizungsdifferenz (HD) anzuzeigen. Durch kurzes Drücken von “ ” wird die Kühlungsdifferenz (CD) angezeigt. Der Bildschirm kehrt nach 2 Sekunden zum normalen Anzeigemodus zurück.
  • Seite 7: Temperaturregelbereich Einstellen (Ts, Hd, Cd)

    ITC-308 User Manual 5. Menü Anleitung Wenn die Temperatur in Celsius angezeigt wird. Menü code Funktion Einstellungen Standard Hilfe -50~99.9℃ Temperatureinstellwert 25℃ 0.3~15℃ Heizdifferenz (Hysterese) 2.0℃ 0.3~15℃ Kühldifferenz (Hysterese) 2.0℃ -50~99.9℃ Alarm oberes Limit 90℃ -50~99.9℃ Alarm unteres Limit -40℃...
  • Seite 8: Alarm Wärme/Kälte Limit Einstellungen (Ah, Al)

    ITC-308 User Manual Wenn die gemessene Temperatur PV ≤ TS (Temperatursollwert) -HD (Heizungsdifferenzwert) das System in den Heizmodus wechselt, leuchtet die Wärmeanzeige auf und das Heizungsrelais beginnt zu arbeiten. Wenn die gemessene Temperatur PV ≥ TS (Temperatureinstellung) ist, schaltet sich die Wärmeanzeigelampe aus und das Heizrelais schaltet die Heizung ab.
  • Seite 9: Fehlerbeschreibung

    Bedingungen betrieben wird (nicht übertragbar), auf Mängel, die durch die Verarbeitung oder das Material von INKBIRD verursacht wurden. Diese Garantie beschränkt sich nach dem Ermessen von INKBIRD auf die Reparatur oder den Austausch des gesamten Thermostats oder eines Teils davon. Der Originalbeleg wird für Garantiezwecke benötigt.
