INKBIRD ITC-308 Handbuch

Übersicht

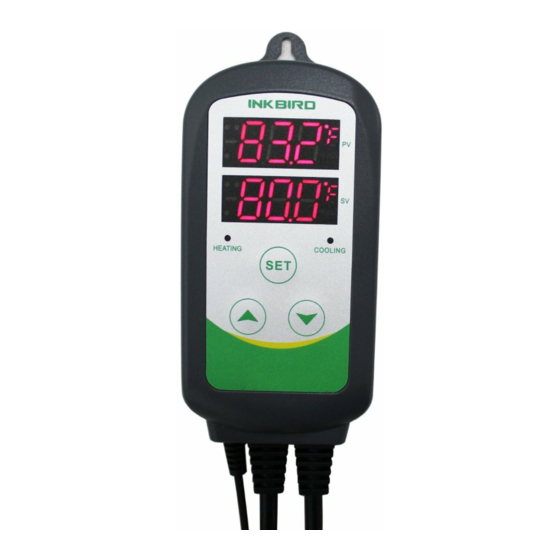

Was ist der ITC-308?

Der ITC-308 ist ein einfach zu bedienender, sicherer und zuverlässiger Temperaturregler mit zwei Relaisausgängen. Er kann als Übertemperaturschutz und automatisiertes Temperaturregelsystem für verschiedene elektrische Geräte verwendet werden, wie z. B. Ausrüstung für Heimbrauen, Aquarien, Tierzucht, Inkubation, BBQ, Heizmatten für Setzlinge, Ofentemperaturregelung, terrestrische Wärmeregelung, Konstanttemperaturzyklus von Heizpumpen, Kulturfermentation, Beschleunigung der Keimung, elektrische Heizkörper, Elektroöfen usw.

Dieses Produkt verfügt über ein Plug-and-Play-Design mit Doppelrelais und kann einfach an Kühl- und Heizgeräte angeschlossen werden, um eine ideale Temperaturregelung zu erreichen. Es ist mit einer doppelten LED-Anzeige ausgestattet und bietet Anzeigemöglichkeiten in Celsius und Fahrenheit, was eine humanisierte Temperaturregelung ermöglicht. Mit einer großen Ausgangsleistung von 1200W (110V) / 2200W (220V) ist es für die meisten Anwendungen geeignet.

Der ITC-308 ist mit Kompressor-Verzögerungsschutz für die Kühlung, Hoch- und Tieftemperaturalarm sowie Sensorfehleralarm ausgestattet, was den Temperaturregler sicherer und zuverlässiger macht. Funktionen wie Temperaturkalibrierung, separat eingestellte Differenz für Kühlung und Heizung ermöglichen eine präzisere Temperaturregelung.

Hauptmerkmale

• Plug-and-Play-Design, einfach zu bedienen;
• Doppelrelais-Ausgang, kann gleichzeitig an Kühl- und Heizgeräte angeschlossen werden;
• Unterstützt die Anzeige in Celsius oder Fahrenheit;
• Maximale Ausgangslast: 1200W (110V) / 2200W (220V);
• Doppeltes Anzeigefenster, kann gleichzeitig die gemessene und die eingestellte Temperatur anzeigen;
• Temperaturkalibrierung;
• Kompressor-Verzögerungsschutz für die Kühlregelung;
• Hoch- und Tieftemperaturalarme sind verfügbar;
• Übertemperatur- und Sensorfehleralarm;
• Heiz-/Kühl-Differenzfunktion kann separat für Kühlung und Heizung eingestellt werden, um den Temperaturregler vor starken Schwankungen zu schützen.

Spezifikation

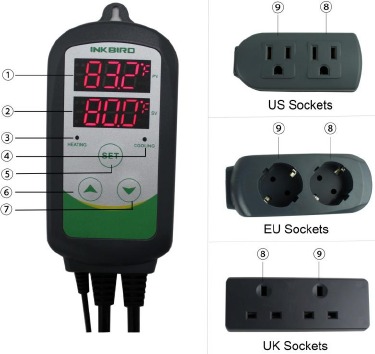

Tastenanleitung

1. PV: Prozesswert. Im Betriebsmodus wird die aktuelle Temperatur angezeigt; im Einstellungsmodus wird der Menücode angezeigt.
2. SV: Einstellwert. Im Betriebsmodus wird die eingestellte Temperatur angezeigt; im Einstellungsmodus wird der Einstellwert angezeigt.
3. Kühl-Anzeigelampe: Wenn die Leuchte an ist, beginnt die Kühlung; wenn die Leuchte flackert, befindet sich der Kompressor im Verzögerungsschutz.
4. Heiz-Anzeigelampe: Wenn die Leuchte an ist, beginnt die Heizung.
5. SET (Einstellen) Taste: Drücken Sie die SET (Einstellen) Taste 3 Sekunden lang, um das Menü zur Funktionseinstellung aufzurufen. Während des Einstellvorgangs drücken Sie die SET (Einstellen) Taste 3 Sekunden lang, um die Einstellungen zu verlassen und die Änderungen zu speichern.
6. DECRESE (Verringern) Taste: Im Betriebsmodus drücken Sie die DECRESE (Verringern) Taste, um den CD-Wert abzufragen; im Einstellungsmodus drücken Sie die DECRESE (Verringern) Taste, um den Wert zu verringern.
7. INCREASE (Erhöhen) Taste: Im Betriebsmodus drücken Sie die INCREASE (Erhöhen) Taste, um den HD-Wert abzufragen; im Einstellungsmodus drücken Sie die INCREASE (Erhöhen) Taste, um den Wert zu erhöhen.
8. Steckdose für Heizgerät: Diese Steckdose ist für den Heizausgang.
9. Steckdose für Kühlgerät: Diese Steckdose ist für den Kühlausgang.

Tastenbedienungsanleitung

Sollwert abfragen

Wenn der Regler normal funktioniert, drücken Sie kurz die " "-Taste einmal, dann wird die Heizdifferenz (HD) angezeigt; drücken Sie kurz die ""-Taste einmal, dann wird die Kühldifferenz (CD) angezeigt. Der Bildschirm kehrt nach 2 Sekunden in den normalen Anzeigemodus zurück.

Parameter einstellen

Wenn der Regler normal funktioniert, drücken Sie die "SET (Einstellen)"-Taste länger als 3 Sekunden, um in den Parametereinstellmodus zu gelangen. Die "SET (Einstellen)"-Anzeigelampe leuchtet auf. Das PV-Fenster zeigt den ersten Menücode "TS" an, während das SV-Fenster den entsprechenden Einstellwert anzeigt. Drücken Sie die "SET (Einstellen)"-Taste, um zum nächsten Menü zu gelangen und den entsprechenden Menücode anzuzeigen. Drücken Sie die " "-Taste oder die " "-Taste, um den aktuellen Parameterwert einzustellen. Nach Abschluss der Einstellung drücken Sie die "SET (Einstellen)"-Taste jederzeit 3 Sekunden lang, um die Parameteränderungen zu speichern und zum normalen Temperaturanzeigemodus zurückzukehren. Erfolgt während der Einstellung 10 Sekunden lang keine Bedienung, verlässt das System den Einstellmodus und kehrt zum normalen Temperaturanzeigemodus zurück, ohne die Parameteränderungen zu speichern.

Einrichtungsflussdiagramm

Menüanleitung

Wenn die Temperatur in Celsius angezeigt wird

Wenn die Temperatur in Fahrenheit angezeigt wird

Einstellung des Temperaturregelbereichs (TS, HD, CD)

Wenn der Regler normal funktioniert, zeigt die LED die aktuell gemessene Temperatur an und identifiziert und schaltet automatisch zwischen Kühl- und Heizbetriebsmodi um. Wenn die gemessene Temperatur PV ≥ TS (Temperatur-Sollwert) + CD (Kühldifferenzwert) ist, wechselt das System in den Kühlstatus, die Kühl-Anzeigelampe leuchtet und das Kühlrelais beginnt zu arbeiten; wenn die Kühl-Anzeigelampe flackert, bedeutet dies, dass sich das Kühlgerät im Kompressor-Verzögerungsschutz befindet. Wenn die gemessene Temperatur PV ≤ TS (Temperatur-Sollwert) ist, erlischt die Kühl-Anzeigelampe und das Kühlrelais stoppt seine Arbeit.

Wenn die gemessene Temperatur PV ≤ TS (Temperatur-Sollwert) - HD (Heizungsdifferenzwert) ist, wechselt das System in den Heizstatus, die Heiz-Anzeigelampe leuchtet und das Heizrelais beginnt zu arbeiten; wenn die gemessene Temperatur PV ≥ TS (Temperatureinstellung) ist, erlischt die Heiz-Anzeigelampe und das Heizrelais stoppt seine Arbeit.

Zum Beispiel, wenn TS=25°C, CD=2°C und HD=3°C eingestellt sind, dann wechselt das System in den Kühlstatus, wenn die gemessene Temperatur höher oder gleich 27°C (TS+CD) ist; wenn die Temperatur auf 25°C (TS) sinkt, wird die Kühlung gestoppt; wenn die gemessene Temperatur niedriger oder gleich 22°C (TS-HD) ist, wechselt das System in den Heizstatus; wenn die Temperatur auf 25°C (TS) ansteigt, wird die Heizung gestoppt.

Falls das Zeitintervall zwischen zwei Kühlvorgängen kleiner als PT ist, siehe 5.3.

Einstellung des oberen/unteren Alarmgrenzwerts (AH, AL)

Wenn die gemessene Temperatur höher oder gleich AH ist, wird ein Hochtemperaturalarm ausgelöst, der Summer alarmiert mit dem Ton "bi-bi-Biii", bis die Temperatur niedriger als AH ist oder eine beliebige Taste gedrückt wird.

Wenn die gemessene Temperatur niedriger oder gleich AL ist, wird ein Tieftemperaturalarm ausgelöst, der Summer alarmiert mit dem Ton "bi-bi-Biii", bis die Temperatur >AL ist oder eine beliebige Taste gedrückt wird.

Kompressorverzögerung (PT)

Im Kühlmodus startet das Gerät nach dem Einschalten, wenn die gemessene Temperatur höher ist als der Wert der Solltemperatur (TS) plus Kühldifferenz (CD), nicht sofort mit der Kühlung, sondern wartet eine Verzögerungszeit ab. Wenn das Zeitintervall zwischen zwei Kühlvorgängen größer als die voreingestellte Verzögerung ist, startet das Gerät sofort mit der Kühlung; wenn das Zeitintervall zwischen zwei Kühlvorgängen kleiner als die voreingestellte Verzögerung ist, startet das Gerät erst mit der Kühlung, wenn die voreingestellte Verzögerung erreicht ist. Die Verzögerungszeit wird direkt nach dem Zeitpunkt berechnet, an dem die Kühlung stoppt.

Temperaturkalibrierung (CA)

Wenn eine Abweichung zwischen der gemessenen Temperatur und der tatsächlichen Temperatur besteht, verwenden Sie die Temperaturkalibrierungsfunktion, um die gemessene Temperatur an die tatsächliche Temperatur anzupassen. Die korrigierte Temperatur entspricht der Temperatur vor der Kalibrierung plus dem Korrekturwert (der Korrekturwert kann ein positiver Wert, 0 oder ein negativer Wert sein).

Anzeige in Fahrenheit oder Celsius (CF)

Benutzer können die Anzeige der Temperaturwerte in Fahrenheit oder Celsius gemäß ihren Gewohnheiten auswählen. Die Standardeinstellung ist die Anzeige in Celsius. Für die Anzeige in Fahrenheit stellen Sie den CF-Wert auf F ein. Achtung: Wenn der CF-Wert geändert wird, werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt.

Fehlerbeschreibung

Sensorfehleralarm

Wenn der Temperatursensor einen Kurzschluss oder eine offene Schleife aufweist, leitet der Regler den Sensorfehlermodus ein und bricht alle Aktionen ab. Der Summer alarmiert, die LED zeigt ER an. Der Summeralarm kann durch Drücken einer beliebigen Taste ausgeschaltet werden. Nach Behebung der Fehler kehrt das System in den normalen Betriebsmodus zurück.

Übertemperaturalarm

Wenn die gemessene Temperatur den Messbereich überschreitet (weniger als -50°C /-58°F oder höher als 99°C/210°F), leitet der Regler den Übertemperaturalarmmodus ein und bricht alle Aktionen ab. Der Summer alarmiert, die LED zeigt HL an. Der Summeralarm kann durch Drücken einer beliebigen Taste ausgeschaltet werden. Wenn die Temperatur in den Messbereich zurückkehrt, kehrt das System in den normalen Betriebsstatus zurück.

Technischer Support und Garantie

Technischer Support

Sollten Sie Probleme bei der Installation oder Verwendung dieses Thermostats haben, lesen Sie bitte die Bedienungsanleitung sorgfältig und gründlich durch. Wenn Sie Hilfe benötigen, schreiben Sie uns bitte an cs@ink-bird.com. Wir werden Ihre E-Mails von Montag bis Samstag innerhalb von 24 Stunden beantworten. Sie können auch unsere Website www.ink-bird.com besuchen, um Antworten auf häufig gestellte technische Fragen zu finden.

Garantie

INKBIRD TECH. C.L. gewährt auf diesen Thermostat eine Garantie von einem Jahr ab Kaufdatum, wenn er unter normalen Bedingungen vom ursprünglichen Käufer (nicht übertragbar) betrieben wird, gegen Mängel, die durch INKBIRD's Verarbeitung oder Materialien verursacht wurden. Diese Garantie ist auf die Reparatur oder den Ersatz des gesamten oder eines Teils des Thermostats nach Ermessen von INKBIRD beschränkt. Für Garantiezwecke ist der Originalkaufbeleg erforderlich. INKBIRD haftet nicht für Personen- oder Sachschäden oder andere Folgeschäden oder Schäden Dritter, die direkt aus einem tatsächlichen oder angeblichen Mangel an der Verarbeitung des Produkts resultieren. Es gibt keine ausdrücklichen oder stillschweigenden, gesetzlichen oder sonstigen Zusicherungen, Gewährleistungen oder Bedingungen, die über die hierin im Kaufvertragsgesetz oder einem anderen Gesetz enthaltenen hinausgehen.

Kontaktieren Sie uns

Geschäftskontakt: sales@ink-bird.com
Technischer Support: cs@ink-bird.com
Geschäftszeiten: 09:00-18:00(GMT+8) von Montag bis Freitag
URL: www.ink-bird.com

Urheberrecht

Copyright^© 2016 Inkbird Tech. Co., Ltd. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung reproduziert werden.

Haftungsausschluss

Inkbird hat alle Anstrengungen unternommen, um sicherzustellen, dass die in diesem Dokument enthaltenen Informationen korrekt und vollständig sind; der Inhalt dieses Dokuments kann jedoch ohne vorherige Ankündigung überarbeitet werden. Bitte kontaktieren Sie Inkbird, um sicherzustellen, dass Sie die neueste Version dieses Dokuments besitzen.
