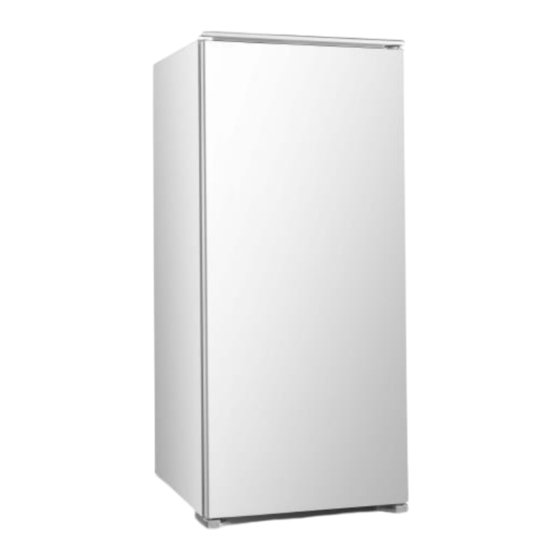

- Seite 1 • Einbau-Vollraum-Kühlschrank EKS 201-4 RVEA++ Gebrauchs- und Montageanweisung...
-
Seite 2: Einleitung
Einleitung Bevor Sie das Gerät in Betrieb nehmen, lesen Sie diese Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Montage, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 3: Gerät Kennenlernen
Gerät kennenlernen Lieferumfang Gerät Glasablagen Gemüseschale Türfächer Gebrauchsanweisung Bezeichnung 1) Temperaturregler 2) verstellbare Glasablagen 3) Glasablage über Gemüseschale 4) Gemüseschale 5) Türfächer Temperaturregler Seite 3... - Seite 4 Zubehör für den Einbau Abbildung Anzahl Bezeichnung Winkel Winkelabdeckung Führungsschiene Abdeckung für die Führungsschiene kurze Schrauben lange Schrauben Dichtungsband Seite 4...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............6 1.1 Sicherheit und Verantwortung ..........7 1.2 Sicherheit und Warnungen ............ 7 Montage ................8 2.1 Gerät auspacken ..............8 2.2 Türanschlagwechsel ............12 2.3 Aufstellen ............... 14 2.4 Gerät einbauen ..............15 Inbetriebnahme ..............17 3.1 Gerät einschalten.............. -
Seite 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 7: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten ERSTICKUNGSGEFAHR! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fernhalten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu... -
Seite 8: Montage
Montage • Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und Wartungsarbeiten keine Eingriffe am Gerät vornehmen. • Keine elektrischen Geräte innerhalb des Lebensmittel-Lagerraumes betreiben, die nicht vom Hersteller freigegeben sind. GESUNDHEITSGEFAHR! Arzneimittel sind empfindliche Produkte. Falsches Aufbewahren kann ihre Qualität beeinträchtigen. Verdorbene Arzneimittel verlieren ihre Wirksamkeit und können gesundheitsschädlich sein. -
Seite 9: Transportschutz Entfernen
Montage Transportschutz entfernen VERLETZUNGSGEFAHR! Klebestreifen nicht mit einem scharfen Gegenstand, z. B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden. Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebestreifen auf der rechten und linken Seite der Gerätetür entfernen sowie die Styroporteile von der Geräterückseite (Gerätegitter / modellabhängig). -
Seite 10: Explosions- Und Brandgefahr
Montage ENTZÜNDLICHES GAS! Im Kältemittel-Kreislauf des Gerätes befindet sich das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Bei unsachgemäßer Handhabung besteht EXPLOSIONS- UND BRANDGEFAHR • Eingriffe in das Kältesystem sind nur autorisierten Fachkräften erlaubt. • Kältekreislauf nicht beschädigen, z. B. durch Aufstechen der Kältemittelkanäle mit scharfen Gegenständen, Abknicken von Rohrleitungen. - Seite 11 Montage Nischenmaße Gerätemaße Höhe 1230 mm 1226 mm Breite 560 mm 540 mm Tiefe 550 mm 540 mm Seite 11...
-
Seite 12: Türanschlagwechsel
Montage 2.2 Türanschlagwechsel VERLETZUNGSGEFAHR! • Das Gerät vom Stromnetz trennen. • Die Innenausstattung des Gerätes herausnehmen (z. B. Schubladen, Ablagen, Fächer) und sicher zur Seite legen. • Zum Wechsel des Türanschlags muss eine zweite Person zur Verfügung stehen, da das Gerät schwer ist und gekippt werden muss. Benötigtes Werkzeug Bezeichnung Sechskantschlüssel... - Seite 13 Montage Den Stift vom oberen Scharnier lösen. Das Scharnier um 180° drehen. Den Stift wieder einsetzen. Die Gerätetür auf den Stift des unteren Scharniers setzen. Den Stift des oberen Scharniers oben in das vorgebohrte Loch der Gerätetür stecken. Das Scharnier auf der linken Seite anschrauben.
-
Seite 14: Aufstellen
Montage 2.3 Aufstellen BRANDGEFAHR! • Bei unzureichender Luftzirkulation kann sich ein Wärmestau bilden, wodurch ein Brand entstehen kann. • Die Lüftungsschlitze freihalten. • Die vorgeschriebenen Mindestabstände für Be- und Entlüftung unbedingt einhalten. Das Gerät in einem gut belüfteten und trockenen Raum aufstellen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. -
Seite 15: Gerät Einbauen
Montage 2.4 Gerät einbauen 1. Das Gerät sorgfältig in die Einbau-Nische einrücken und gerade ausrichten. 2. Das Gerät mit der Seite dicht an die Möbelwand stellen, an der die Tür geöffnet wird. 3. Wenn sich Schrauben in der Front der Gerätetür befinden, diese herausschrauben. - Seite 16 Montage 12. Die Winkel auf die Führungsschienen schieben und mit den kleinen Schrauben an der Gerätetür befestigen. 13. Die Winkelabdeckungen montieren. 14. Prüfen, ob sich die Tür gut öffnen und schließen lässt. Wenn nicht, die Türbefestigung nochmals einstellen. 15. Die untere Halterung mit zwei langen Schrauben am Einbauschrank festschrauben.
-
Seite 17: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Gerät vor Inbetriebnahme reinigen Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel Wartung und Pflege). 3.1 Gerät einschalten Das Gerät am Strom anschließen. Durch Öffnen der Gerätetür schaltet sich die Innenbeleuchtung ein. Der Temperaturregler befindet sich an der rechten Seite des Innenraumes. - Seite 18 Inbetriebnahme Temperaturregler Auswahltaste für Normal und Super Anzeige Temperaturstufen Anzeige Normal Kühlen Anzeige Super Kühlen Auf die Taste B1 solange drücken, bis die gewünschte Temperaturstufe erreicht ist. Einstellung Normal Die Taste B2 drücken und „Normal“ auswählen. Die LED (L2) leuchtet. Die eingestellte Gerätetemperatur wird automatisch entsprechend der Umgebungstemperatur konstant gehalten.
-
Seite 19: Abstellregale Anordnen
Inbetriebnahme In diesem Falle den Temperaturregler auf eine niedrigere Stufe drehen. Der Kompressor wird wie gewöhnlich an- und ausgehen und das automatische Abtauen wird fortgesetzt. 3.1.2 Abstellregale anordnen Das Glasabstellregal über der Gemüseschale verbleibt immer in der gleichen Stellung, um eine korrekte Luftzirkulation zu gewährleisten. Die Glasabstellregale sind höhenverstellbar. -
Seite 20: Energie Sparen
Inbetriebnahme • Obst und Gemüse gereinigt in der Gemüseschale aufbewahren. • Kartoffeln, Zwiebeln, Knoblauch, Tomaten, Bananen und Avocados nicht im Kühlschrank lagern - und wenn, nur kurzfristig und gut verpackt. • Frisches Fleisch nur gut verpackt in Schutzfolie im Gerät für maximal 1 bis 2 Tage lagern. -
Seite 21: Wartung Und Pflege
Wartung und Pflege • Warme Speisen erst abkühlen lassen, bevor sie in den Kühl-/ Tiefkühlschrank gestellt werden. • Gefrorenes im Kühlschrank auftauen lassen. Die Kälte des Gefriergutes vermindert den Energieverbrauch im Kühlabteil und erhöht somit die Energieeffizienz. • Die Temperatur nicht kälter als notwendig einstellen. Das trägt zu einer optimalen Energienutzung bei. -
Seite 22: Reinigen Des Gerätes
Wartung und Pflege • Heißer Dampf kann zu Schäden an Kunststoffteilen führen. • Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen. • Keine scheuernden, aggressiven Reinigungsmittel benutzen. 4.1 Reinigen des Gerätes Aus hygienischen Gründen das Geräteinnere, einschließlich Innenausstattung, regelmäßig reinigen. -
Seite 23: Abtauen
Wartung und Pflege 4.2 Abtauen Automatisches Abtauen im Kühlteil Der Temperaturregler steuert eine Abtauautomatik. Während der Abtauphase kann die Temperatur bis +8 °C ansteigen. Die Temperatur im kompletten Kältekreislauf ist dann +5 °C. Vermeiden Sie eine Einstellung des Temperaturreglers, die zu einem ständigen Kühlen ohne Abtauphase führt. -
Seite 24: Gerät Außer Betrieb Nehmen
Betriebsgeräusche / Fehler beheben 4.4 Gerät außer Betrieb nehmen Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Wird das Gerät für längere Zeit außer Betrieb genommen: • Lebensmittel entnehmen. • Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. •... -
Seite 25: Fehler Beheben
Betriebsgeräusche / Fehler beheben Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Innenbeleuchtung Das Leuchtmittel ist defekt. Leuchtmittel auswechseln funktioniert nicht, (s. Kapitel 4.3). aber Kompressor läuft. Es steht Wasser Das Tauwasser-Ablaufloch Tauwasser-Ablaufloch im Gerät. ist vollständig geschlossen. reinigen, z. B. mit einem Pfeifenreiniger. -
Seite 26: Zuständiger Kundendienst
Kundendienst 6 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie den Kundendienst. Führen Sie in diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos. -
Seite 27: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). - Seite 28 Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 29: Technische Daten
Technische Daten 8 Technische Daten Modell EKS 201-4 RVEA++ Typ I (Anzahl der Temperaturregler) Abtauen Kühlen automatisch Abtauen Gefrieren Lampenleistung [W] 1 (LED) Elektrischer Anschluss [V / Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] Gewicht netto [kg] EAN Nr. [Farbe Weiß] 4016572023671 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“... -
Seite 30: Produktdatenblatt Für Haushaltskühlgeräte
Technische Daten Produktdatenblatt für Haushaltskühlgeräte Delegierte Verordnung (EU) 1060/2010 Marke Exquisit Modell EKS 201-4 RVEA++ Kategorie ¹) Energieeffizienzklasse ²) Jährlicher Energieverbrauch ³) kWh/Jahr Nutzinhalt gesamt Nutzinhalt Kühlfach Nutzinhalt 0° Kühlfach Nutzinhalt Null-Sterne-Fach Nutzinhalt Zusatzfach 1 Sternekennzeichnung ⁴) Frostfrei Nein Lagerzeit bei Störung Gefriervermögen... -
Seite 31: Entsorgung
