Aufstellen und anschließen

Hinweise zum Aufstellen

• Wählen Sie einen stabilen, ebenen Untergrund.
• Sorgen Sie für eine trockene, staubfreie Umgebung.
• Vermeiden Sie die Nähe von Wärmequellen und
direkte Sonneneinstrahlung.
• Verlegen Sie die Anschlusskabel so, dass sie keine
Stolperfallen bilden.
• Stellen Sie keine schweren Gegenstände auf die Kabel
oder die Lautsprecher.

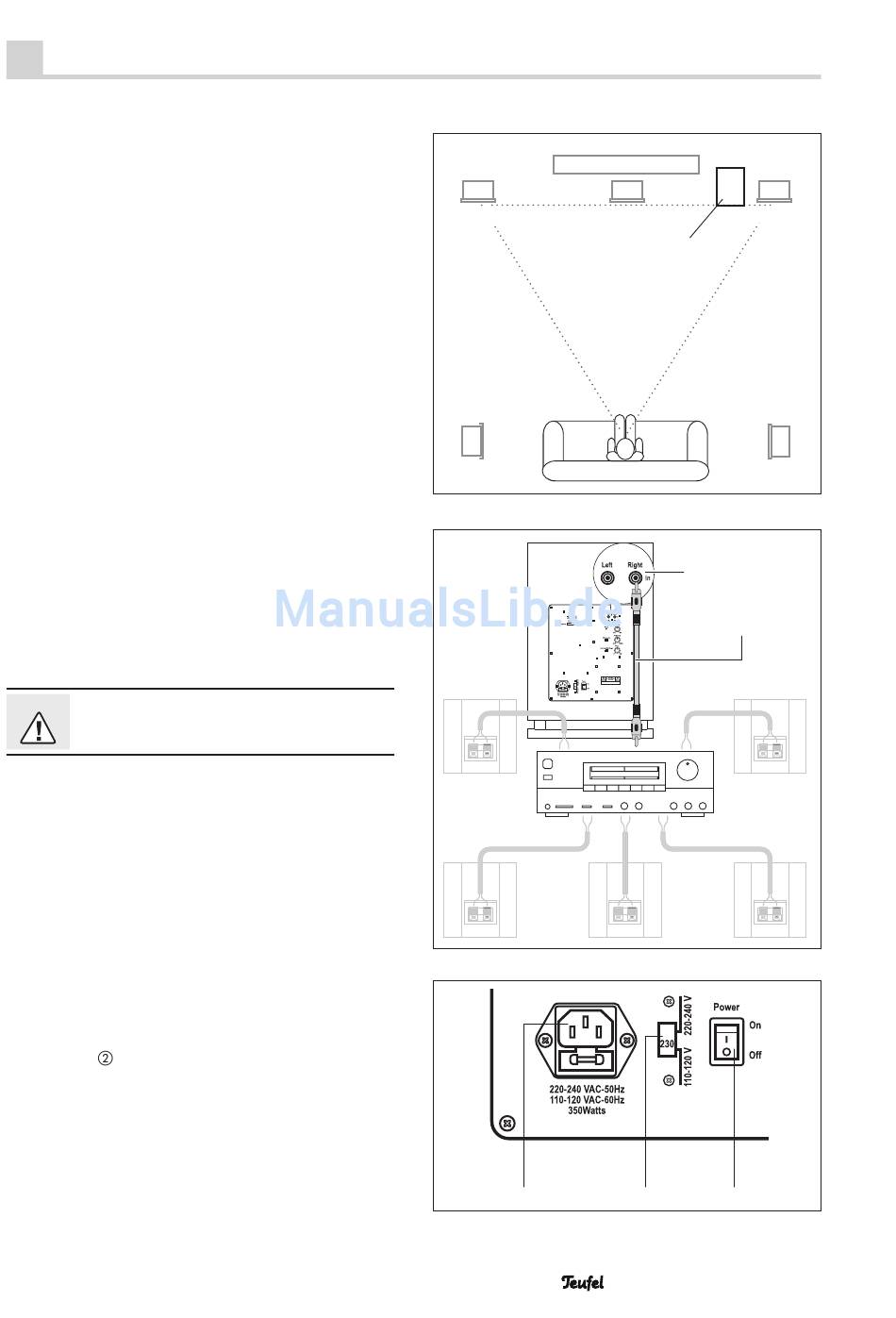

• Der Standort des Subwoofers ist frei wählbar und beein-
fl usst die übrigen Lautsprecher nicht. Positionieren Sie ihn
jedoch nicht in einer Raumecke, da es hierbei zu unkon-
trollierbaren Frequenzüberhöhungen kommen kann. Ideal
ist häufi g ein Standort zwischen den Front-Lautsprechern.
• Die mitgelieferten Gummifüße werden an den vier
Ecken der Bodenplatte des Subwoofers aufgeklebt, um
Störgeräusche durch Vibrationen zu vermeiden.

Anschluss

Audioanschluss

Für den Audioanschluss des Subwoofers benötigen Sie ein Mo-
no-Cinch-Kabel. Damit verbinden Sie eine der Cinch-Buchsen
1 „In" auf der Rückseite des Subwoofer mit der Cinch-Buchse
„Subwoofer Out" an Ihrem AV-Receiver. In der Gebrauchsan-
leitung des Receivers fi nden Sie nähere Informationen dazu.

Netzanschluss

Gefahr Netzspannung überprüfen!
Kontrollieren Sie unbedingt, ob der Um schalter für Netz-
spannung 10 auf die richtige Spannung eingestellt ist!
Der Umschalter 10 hat zwei Stellungen:
• 230 (220-240 V) für Deutschland und Europa
• 115 (110-120 V) für Nordamerika
Die gewählte Einstellung ist in weißer Schrift auf dem
roten Kunststoffschieber des Schalters zu sehen. Fragen
Sie im Zweifelsfall bei Ihrem Energieversorger nach,
welche Spannung Ihr Netz führt.
• Stellen Sie gegebenenfalls die richtige Netzspannung
mit dem Schalter 10 ein.
• Stellen Sie sicher, dass der Netzschalter 9 „Power"
ausgeschaltet ist (Stellung „0 OFF").
• Drehen Sie die Lautstärke am Subwoofer mit dem Reg-
ler 3 „Volume" auf ca. ein Drittel.
• Verbinden Sie die Netz-Anschlussbuchse 11 über das
Netzkabel mit einer Netzsteckdose.
• Stecken Sie auch den Netzstecker Ihres AV-Receivers
wieder in die Steckdose.

Ein- und Ausschalten

• Mit dem Schalter 9 „Power" schalten Sie die Netzspan-
nung ein bzw. aus. Bei eingeschaltetem Subwoofer
leuchtet die Betriebsanzeige 4 „Power" grün, ist der
Subwoofer im Ruhezustand (Standby), leuchtet sie rot.
Bildschirm
Front Center Center
Subwoofer
T 1000 SW /
T 2000 SW
Stereodreieck
Rear
11
• T 1000 SW / T 2000 SW 7
Front
Rear
1
Mono-Cinch-Kabel
10 9
