Teufel M 3000 Anleitung

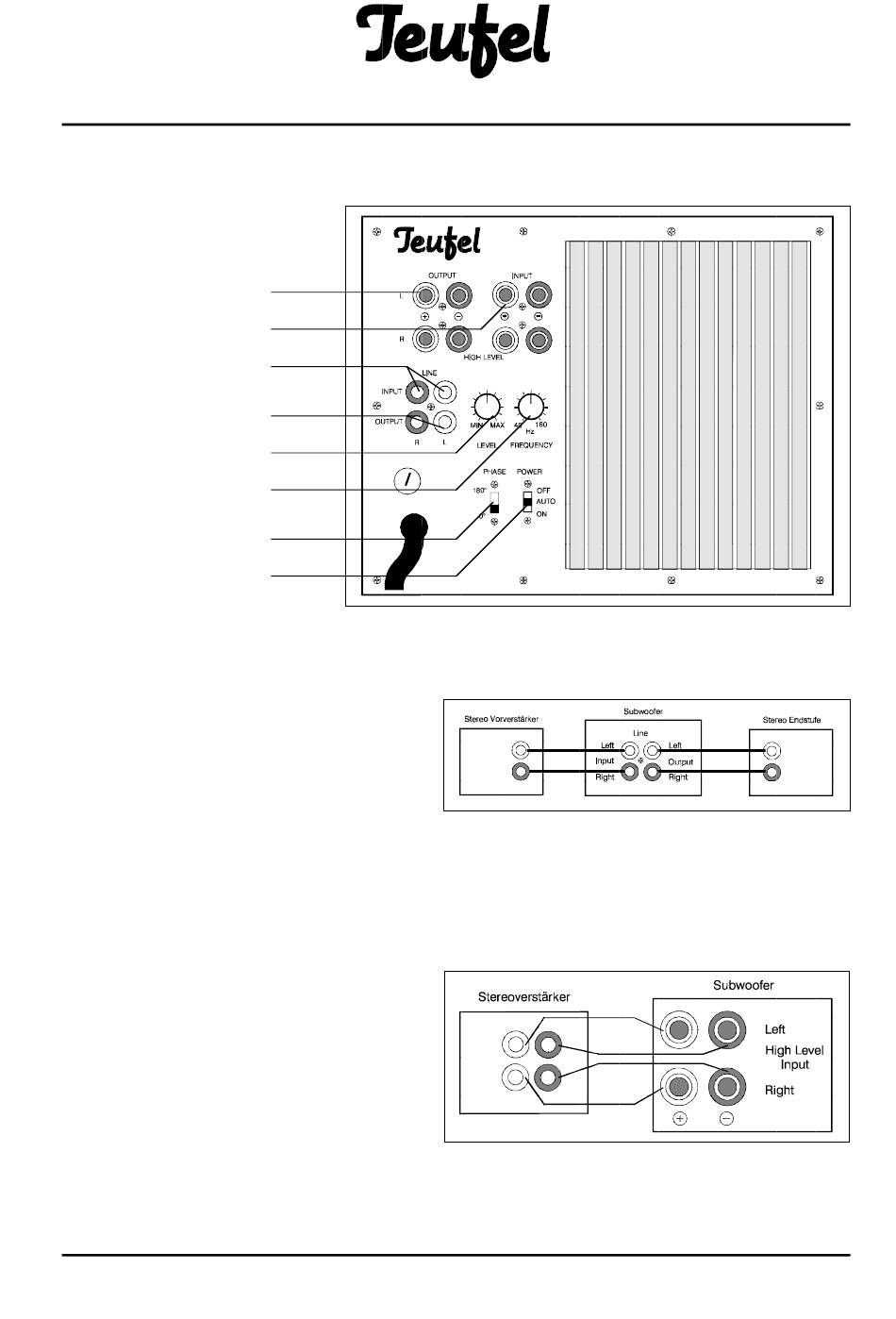

HIGH LEVEL OUTPUT (1)
HIGH LEVEL INPUT
LINE INPUT
LINE OUTPUT
LEVEL
FREQUENCY
PHASE
POWER (8)
Anschluss an einen separaten Vorverstärker
Verbinden Sie die beiden LINE INPUT – Eingänge
(3) mit einem Stereo-Cinch-Kabel mit den
entsprechenden Ausgängen Ihres Vorverstärkers
(Monitor-OUT, Pre-Amp-OUT, Line-OUT). Achten
Sie dabei darauf, daß die Ein- und Ausgänge
kanalrichtig verbunden sind (links mit links und
rechts mit rechts).
Wir empfehlen, grundsätzlich für den rechten Kanal die roten Stecker zu benutzen. Die LINE OUTPUT -
Ausgänge (4) verbinden Sie auf gleiche Weise mit den LINE INPUT - Eingängen Ihrer Endstufe.
Die Satelliten verbinden Sie dann wie üblich mit Ihrer Endstufe.
Anschluss an einen Vollverstärker
Besitzt Ihr Vollverstärker einen Vorverstärker-
ausgang und einen Endverstärkereingang, verfahren
Sie wie unter "Anschluss an einen seperaten
Vorverstärker" beschrieben.
Ansonsten verbinden Sie die Lautsprecher-ausgänge
Ihres Verstärkers
entsprechenden HIGH LEVEL INPUT - Eingängen
(2) des Subwoofers. Dazu öffnen Sie die
Verschlußkappen am Subwoofer und stecken die
abisolierten Enden des Verbindungskabels in die
jeweiligen Bohrungen. Dann drehen Sie die Verschlußkappen wieder fest.
,

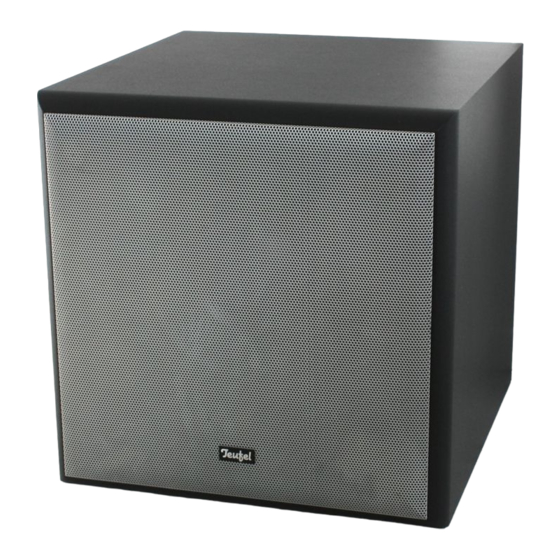

M 3000 Aktiv Subwoofer
(2)
(3)
(4)
(5)
(6)
(7)
kanalrichtig mit den
