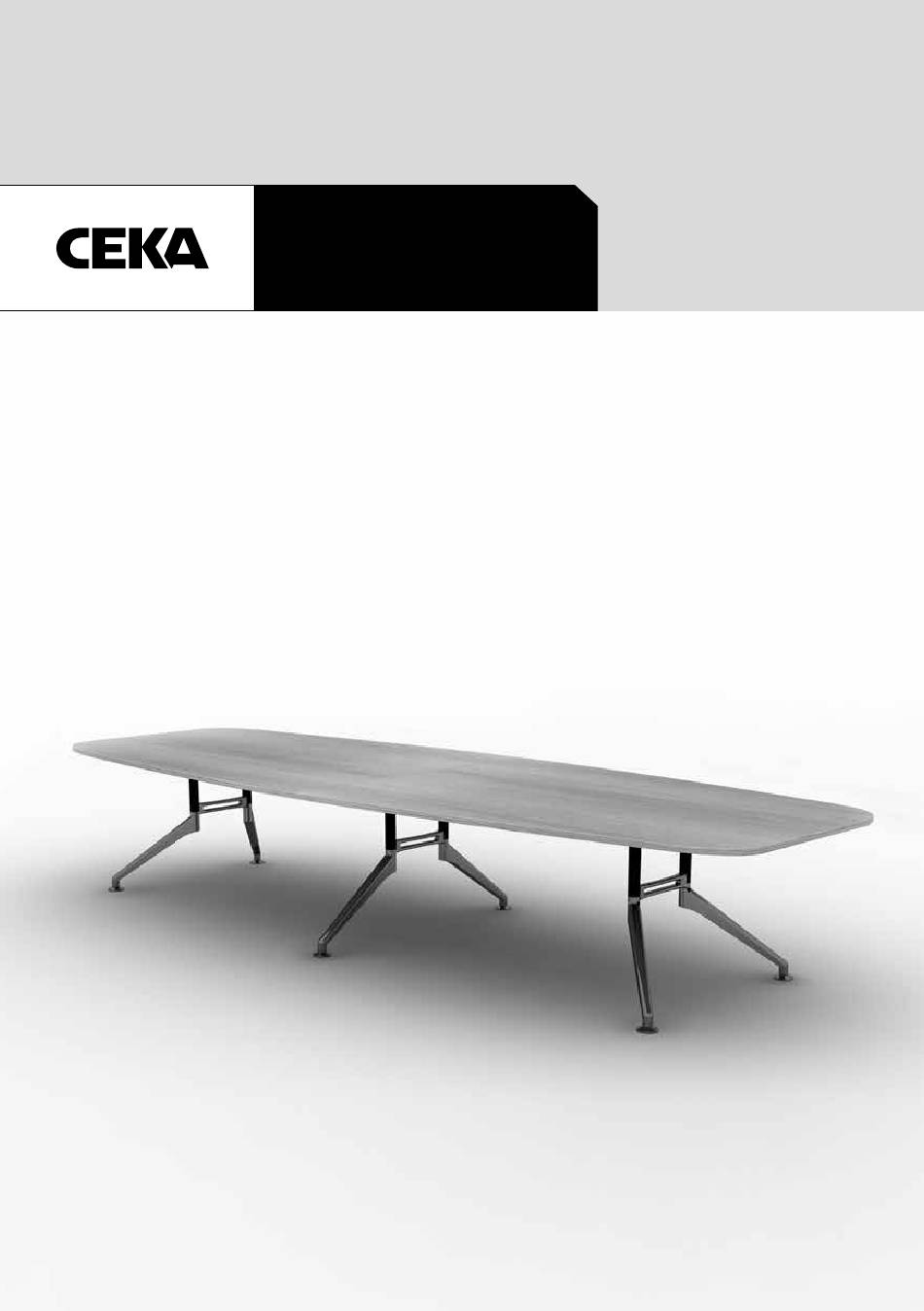

- Seite 1 Aufbauanleitung FORUM Konferenztisch...
-
Seite 2: Produktbeschreibung
Inhaltsverzeichnis 1 Produktbeschreibung Das Konferenztischprogramm FORUM besteht 1 Produktbeschreibung ......... 2 aus einem Gestell mit Fußelementen in Y-Form 1.1 Technische Daten ........2 und Traversen sowie verschiedenen Tischplat- tenformen. 2 Vorbereitung für den Aufbau ...... 3 Die Winkelstellung der Fußelemente ist in 15- 3 Aufbau .............4 –... -
Seite 3: Vorbereitung Für Den Aufbau
2 Vorbereitung für den Aufbau von Tischen mit geteilter Platte Positionieren Sie alle Zubehörteile des Die mitgelieferten Holz- und Madenschrauben Forum-Tisches im Bereich des zukünftigen sind hier nicht abgebildet. Tisch-Standortes. Tischplatten Traversenaufleger Traversenverbinder Traversrohre Fußelemente und Plattenträger Tischplattenverbinder... -
Seite 4: Aufbau
3 Aufbau 1. Schritt: Verschrauben Sie eines der beiden äußeren Fußelemente in den dafür vorgesehenen Boh- rungen mit 6 Holzschrauben mit der 1. Tisch- platte. Beachten Sie, dass die Füße bereits in einer bestimmten Winkelstellung vormontiert sind und nach außen zeigen müssen. 2. - Seite 5 4. Schritt: Zwei der Traversrohre werden in die Plattenträ- ger des mittleren und des äußeren Fußelemen- tes der 1. Platte eingeschoben und mit 4 bzw. 2 Madenschrauben fixiert. Achten Sie darauf, dass die Rohrnähte nach unten, also nicht zur Tischplatte zeigen. Während die Rohre beim mittleren Fußelement genau bis zur Hälfte des Plattenträgers ein- geschoben werden, stehen sie beim äußeren...
- Seite 6 5. Schritt: Stellen Sie die erste Tischhälfte auf die Füße. 6. Schritt: Stecken Sie die beiden Traversenverbinder in die Enden der Traversrohre am mittleren Fußelement. Damit sich die Rohre problemlos ineinanderschieben lassen, müssen die abge- flachten Rohrseiten nach unten zeigen.
- Seite 7 7. Schritt: Die beiden übrigen Traversrohre werden auf die Enden der Traversenverbinder bis Anschlag geschoben und mit 2 Madenschrauben fixiert. 8. Schritt: Die zweite Tischhälfte wird auf die Füße gedreht und auf die Traversrohre gelegt. Beim Zusammenschieben der Tischhälften ist darauf zu achten, dass die Rohrenden sauber in die Öffnungen des Plattenträgers geführt werden.
- Seite 8 9. Schritt: Positionieren Sie die Traversenaufleger der 2. Tischhälfte. Richten Sie die Plattenkanten der beiden Tischhälften aneinander aus und ver- schrauben Sie die Plattenverbinder. Verschrau- ben Sie die Traversenaufleger. 10. Schritt: Zum Schluss werden die Traversrohre der 2.Tischhälfte am Plattenträger fixiert.
- Seite 9 11. Schritt: Der Tisch ist fertig montiert und einsatzbereit!
- Seite 10 CEKA GmbH & Co. KG Erich-Krause-Straße 1 · D-36304 Alsfeld T (+49) 6631 186-0 · F (+49) 6631 186-150 info@ceka.de · www.ceka.de...
