Bedienung

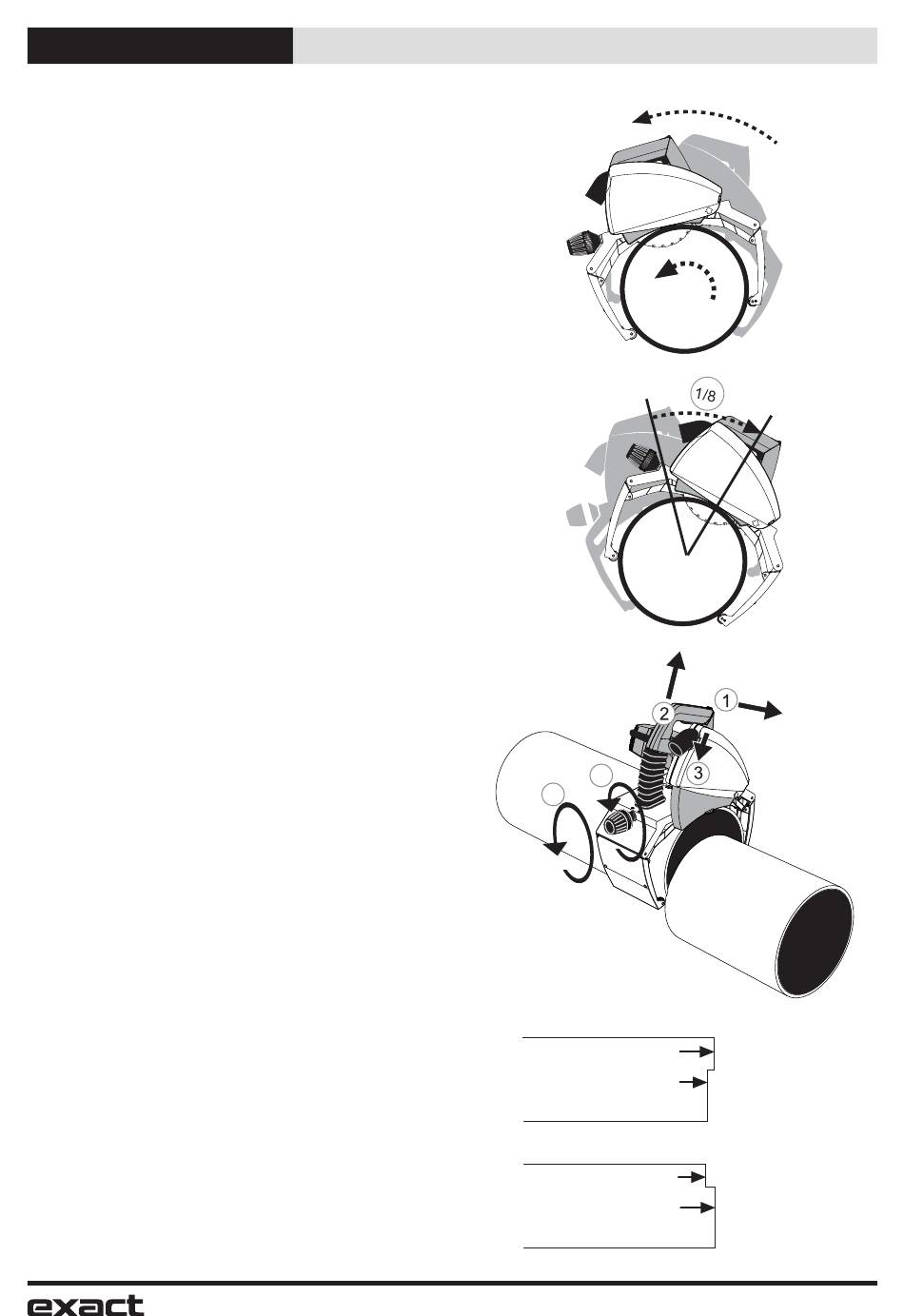

Ist das Rohr abgetrennt, drücken Sie den UNLOCK-
Knopf nach vorne, bis die gelbe Markierung
erscheint und die Arretierung entriegelt ist (Abb. L/1).
Heben Sie die Motoreinheit nun in Startposition
an (Abb. L/2). Lassen Sie den Netzschalter los
(Abb. L/3). Wenn das Messer angehalten hat, öffnen
Sie die Haftsicherung (Abb. L/4) und entfernen Sie
die Rohrsäge vom Rohr, indem Sie den Einstellgriff
des Greifers lockern (Abb. L/5). Versichern Sie sich,
dass der untere Sägeblattschutz in eine sichere
Position abgesenkt ist.
Sollten während des Anschneidens oder des
Sägens Probleme, eigenartige Geräusche oder
abnormale Vibrationen auftreten, durch die Sie den
Sägevorgang unterbrechen müssen bevor das Rohr
abgetrennt ist, geben Sie das Sägeblatt frei, indem
Sie den UNLOCK-Knopf nach vorne drücken, bis
es entriegelt ist, und heben die Motoreinheit an.
Sobald das Problem behoben ist, können Sie den
Sägevorgang fortsetzen.
Starten Sie den Motor niemals, wenn die
Motoreinheit in Sägeposition arretiert ist oder wenn
Zähne des Sägeblatts das Rohr berühren.
Überlastungsschutz und Drehzahlregelung
Die Säge hat eine zweistufi ge Drehzahlregelung
(Abb. A/17). Verwenden Sie beim Sägen von
Edelstahl oder säurefestem Stahl die untere
Drehzahl I. Verwenden Sie beim Sägen anderer
Materialien die höhere Drehzahl II. Die Säge hat
auch einen Überlastschutz, der die Stromversorgung
bei einer Überlastung automatisch ausschaltet. Der
Motorteil besitzt eine rote Kontrollanzeige (Abb. A/5),
die bei einer Überlastung blinkt und dauerhaft
leuchtet, wenn der Überlastschutz ausgelöst wurde.
Wenn die Leuchte zu blinken beginnt, muss der
Motor abgekühlt werden. Stellen Sie das Sägen ein
und lassen Sie den Motor abkühlen. Sie können den
Kühlvorgang beschleunigen, indem Sie den Motor
ohne Belastung laufen lassen. Wenn der Motor
ausreichend abgekühlt ist, blinkt die Kontrollanzeige
nicht mehr bzw. erlischt, und Sie können das Sägen
fortsetzen.

Korrektur eines falsch angesetzten Schnitts

Der Schnitt wird von mehreren Faktoren beeinfl usst,
z. B. von der Größe des Rohrs, dem Material, der
Wandstärke, der Qualität der Rohroberfl äche, der
Rundung, Schweißnähte, Zustand des Sägeblatts,
Vorschubgeschwindigkeit und der Erfahrung des
Benutzers. Dadurch kann sich die Säge nach links
oder rechts bewegen, was zu einem nicht perfekten
Schnitt führt (siehe Abb. M). Das Schnittergebnis
kann bei den Modellen 280E und 410E wie folgt
verbessert werden.

Modell 280E Anpassung des Schnittergebnisses

Die Greifereinheit von Modell 280E verfügt
über 8 Führungsräder. Eine davon ist das
Einstellungsrad (Abb. A/9). Beachten Sie, dass die
Anpassung dieses Rads jeweils nur für die aktuelle
Rohrgröße gilt, das Rad muss neu eingestellt
werden, sobald das Sägeblatt abgenutzt ist.
Abb. J
Abb. K
Abb. L
4
5
Abb. M
Anfang des Schnitts
a
Ende des Schnitts
Säge hat sich von rechts nach links bewegt
Anfang des Schnitts
b
Ende des Schnitts
Säge hat sich von links nach links bewegt
