Bedienung

Bedienungsanweisung für
Exact PipeCut 280E/410E
Rohrschneidesystem

Vor der Inbetriebnahme des Werkzeugs

- Achten Sie darauf, dass die Motoreinheit in
aufrechter Position steht. Die gelbe Markierung auf
dem UNLOCK-Knopf ist sichtbar.
- Überprüfen Sie, ob das Sägeblatt richtig sitzt,
in einwandfreiem Zustand ist und dem Material
entspricht.
- Überprüfen Sie, ob die Führungsräder der Säge
rotieren.
- Überprüfen Sie, ob die Stützräder rotieren.
- Überprüfen Sie den einwandfreien Betrieb des
unteren Sägeblattschutzes.
- Versichern Sie sich, dass das Rohr leer ist.
- Prüfen Sie die Position des Spanentfernungshebels.
Die Rohrsäge ist mit einer Düse ausgestattet, um
Späne zu entfernen. Drehen Sie beim Sägen von
Kunststoffrohren den Spanentfernungshebel (Abb. A/11)
in die Stellung "offen" (Abb. B), um die Klappe im
Sägeblattgehäuse zu öffnen. Wenn Sie einen Staubsauger
an der Spanentfernungsdüse anbringen, werden die
meisten Kunststoffspäne aus der Spanentfernungsdüse
herausgeschleudert (Abb. A/12) und bilden keine
Rückstände im Sägeblattgehäuse. Drehen Sie den
Hebel beim Sägen von Metallrohren in die Stellung
"geschlossen" (Abb. B). Die Metallspäne werden auf
der Unterseite des Sägeblattgehäuses herausfallen.
Bringen Sie keinesfalls einen Staubsauger an, wenn Sie
Metallrohre schneiden!

Anschluss an die Stromversorgung

Achten Sie darauf, dass die Spannung den Angaben
auf dem Leistungsschild entspricht (Abb. A/15).
Schließen Sie die Rohrsäge erst an das Stromnetz an,
nachdem Sie das überprüft haben.
Präzises Ansetzen an der Schnittmarkierung
Wenn Sie den Schnittstelle auf dem Rohr markieren,
ziehen Sie von dem gewünschten Maß 20 mm ab
(Leicht zu merkende Regel: Die Markierungsstelle =
erforderliches Maß - 20 mm) (Abb. C).

Einsetzen des Rohrs in die Halterungen

Verwenden Sie beim Schneiden von Rohren stets
die Systemhalterungen. Damit wird die Sicherheit am
Arbeitsplatz und ein optimales Ergebnis gewährleistet.
Arbeit auf ebenem Untergrund. Legen Sie das Rohr
auf zwei Halterungen, so dass sich die Schnittstelle
zwischen den Halterungen befi ndet. Legen Sie zwei
weitere Halterungen unter die beiden Enden des Rohrs.
Achten Sie darauf, dass alle Halterollen das Rohr
berühren (falls nötig, gleichen Sie Unebenheiten mit
Holzklötzen aus) (Abb. D). Beim Schneiden von kurzen
und leichten Rohren platzieren Sie die Halterungen so,
dass sich die Schnittstelle außerhalb der Halterungen
befi ndet (Abb. E). Stützen Sie das Rohr falls nötig
mit Ihrem linken Fuß ab. Die richtige Vorbereitung
verhindert das Verkeilen des Sägeblatts, wenn das
Rohr durchgeschnitten ist.

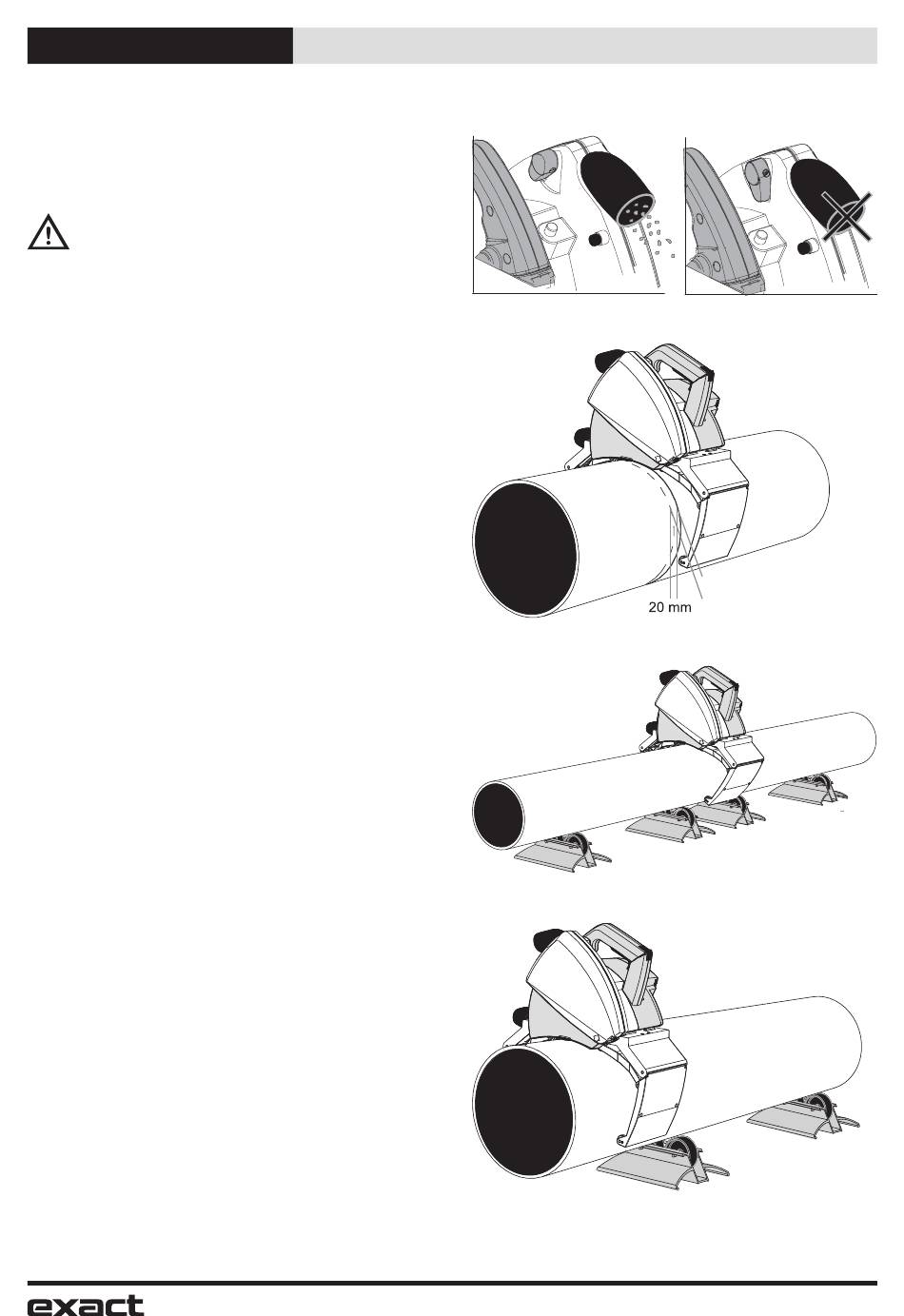

Abb. B
