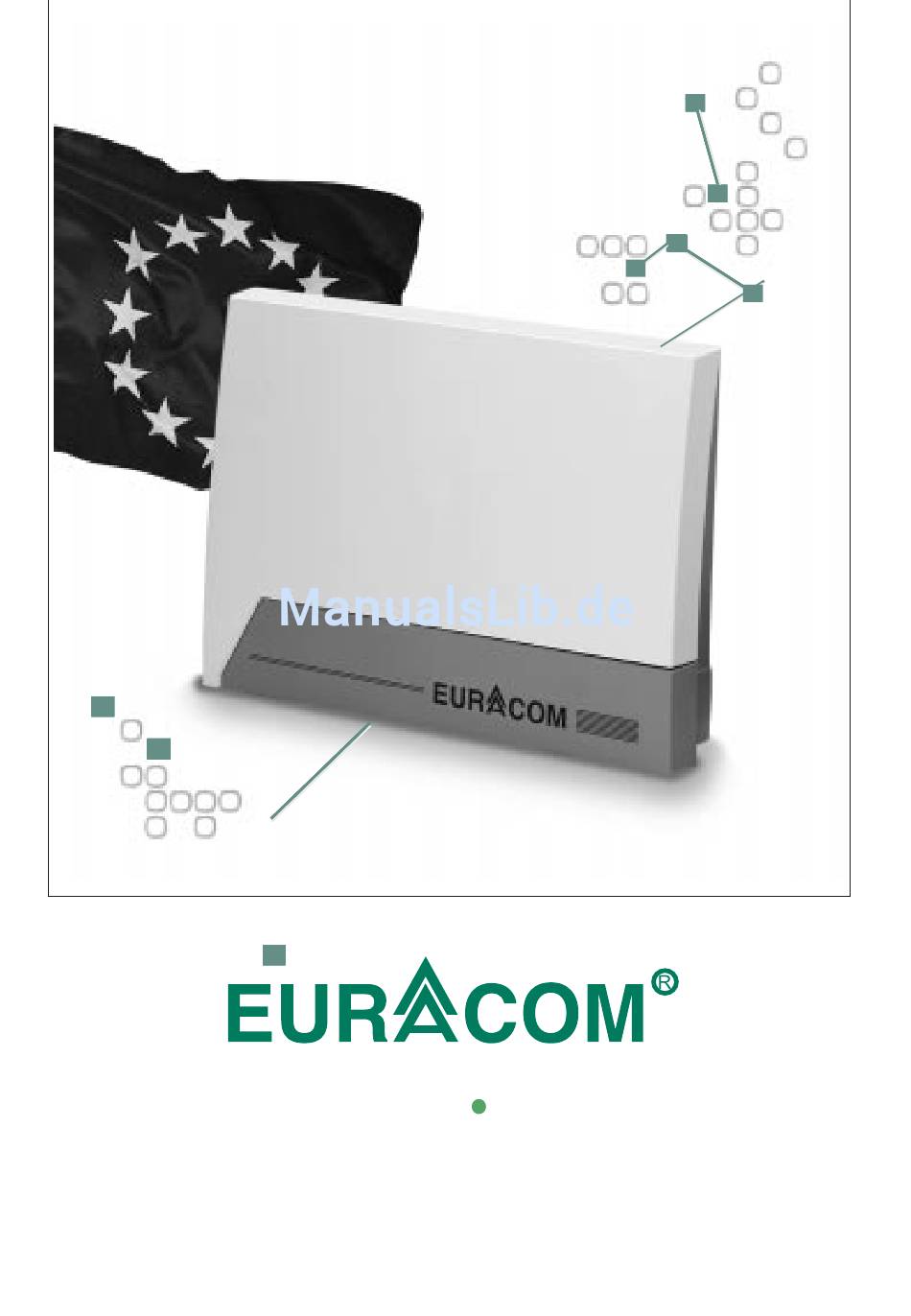

- Seite 1 141F 141 Montage der ISDN-Tk-Anlagen 84010EA Ausg.03 08/1999...
-
Seite 2: Wichtige Hinweise Vorab
Wichtige Hinweise vorab Zur Inbetriebnahme Ihrer Tk-Anlage ist eine Personenzulassung nicht erforderlich, da Ihre Anlage mittels Steckvorrichtung direkt an die Abschlußeinrichtung (NTBA) Ihres Netzanbieters anschaltbar ist. Beachten Sie zu Ihrer Sicherheit ACHTUNG! Vor Öffnen des Gerätes immer Netzstecker ziehen. ACHTUNG! Alle Anschlußleitungen Ihrer ISDN-Tk-Anlage nur bei gezogenem 230-V-Netzstecker anschließen oder entfernen. -
Seite 3: Inhaltsverzeichnis
Erklärung der Symbole Lieferumfang prüfen Ans Stromnetz anschließen Montageort auswählen An die Wand montieren EURACOM Anschlußsysteme EURACOM 141 und 141F - einrichten Unterschiede Anschlußklemmen-Beschreibung Und so schließen Sie die Tk-Anlage an Analoge Teilnehmer anschließen Anschließen und Lösen der analogen Teilnehmer Interne ISDN-Teilnehmer anschließen... -
Seite 4: Bevor Sie Loslegen
Mit der Ackermann EURACOM 141F bzw. der EURACOM 141 haben Sie sich für ein hochwertiges und zukunftssicheres Produkt entschieden. Dieses Gerät bietet Ihnen alle Vorteile des digitalen Euro-ISDN-Netzes (DSS1) bei Anschluß an einen Mehrgeräte- oder Anlagenanschluß, und das bei weiterer Verwendung Ihrer bereits vorhandenen analogen Endgeräte. -
Seite 5: Lieferumfang Prüfen
Lieferumfang prüfen Prüfen Sie den Lieferumfang anhand Ihrer Bestellung. Folgende Teile müssen in jedem Fall im Lieferumfang enthalten sein: • EURACOM-Tk-Anlage • Gebrauchsanweisung „Montage” • Gebrauchsanweisung „Konfiguration” • Gebrauchsanweisung „Bedienung” • CD mit PC-Programmen im Umschlag der Gebrauchsanweisung „Konfiguration“ •... -
Seite 6: An Die Wand Montieren
An die Wand montieren ACHTUNG! Achten Sie beim Bohren von Montagelöchern auf verdeckte Leitungen wie z. B. Strom-, Wasser- oder Gasleitungen. Befestigen Sie die Anlage bei Unterputzleitungen so, daß die entsprechenden Lei- tungen durch die Klemmraumöffnung der Unterseite laufen. Ihre Anlage können Sie an drei Befestigungspunkten an eine Wand wie folgt schrauben: s Abdeckkappe der Tk-Anlage entfernen. -
Seite 7: Anschlußsysteme Euracom 141 Und 141F - Unterschiede
über eine 8-polige Steckklemmenleiste. Der Anschlußdraht wird in die Öffnung ein- geführt und rastet dann ein. Auf der Steckklemmenleiste ist die Klemmenbezeich- nung aufgedruckt. Port1 Port2 Port3 Port4 Steckerleistenbelegung für den Anschluß der 4 analogen Teilnehmer an eine EURACOM 141F... -
Seite 8: Anschlußklemmen-Beschreibung
Anschlußklemmen - Beschreibung RS232 1.S o 4 analoge Tln 2.S o Anschlußname Klemmenbezeichnung Wofür ist der Anschluß? 4 analoge Tln a1-b1 .. a4-b4 Anschlüsse für analoge Endgeräte 1. ISDN-Schnittstelle, Basisnetz- anschluß (Westernbuchse) a1 b1 a2 b2 Anschluß für internen So-Bus Fernmeldebetriebserde RS232 serielle Schnittstelle für PC bzw. -
Seite 9: Und So Schließen Sie Die Tk-Anlage An
Anschlußleitungen mit den steckbaren Schraubklemmen (im Lieferumfang enthalten). Auf den Schraubklemmen ist die Klemmenbezeichnung aufge- druckt. Wenn Sie eine EURACOM 141F installieren, dann verdrahten Sie die An- schlußleitungen der analogen Teilnehmer mit den Steckklemmen und alle anderen Anschlußleitungen mit den steckbaren Schraubklemmen (im Liefer- umfang enthalten). -
Seite 10: Analoge Teilnehmer Anschließen
Analoge Teilnehmer anschließen Sie können 4 analoge Teilnehmer anschließen, die Sie entsprechend der Anschluß- zeichnung mit den beiden Anschlußdrähten an die gewünschten Klemmen (Port 1 bis Port 4) anschließen. Die Polung der Drähte spielt keine Rolle. a1 a2 b1 b2 a3 b3 a4 b4 Steckerleistenbelegung für den Anschluß... -
Seite 11: Interne Isdn-Teilnehmer Anschließen
Interne ISDN-Teilnehmer anschließen Sie können bis zu 12 ISDN-Anschlußdosen verlegen und an diesen Dosen bis zu 8 ISDN-Endgeräte, z.B. ISDN-Telefone, ISDN-PC-Karten, betreiben. Sie können auch ISDN-Geräte benutzen, die nicht über eine eigene Stromversorgung verfügen. Dabei sind folgende Kombinationen möglich: • 4 ISDN-Geräte mit Speisungsbedarf bis 1 Watt und 4 ISDN-Geräte ohne Speisungsbedarf, z.B. -
Seite 12: Internen S -Bus Für Endgerätebetrieb Verdrahten
Schalten Sie an der letzten Anschlußdose zwischen den Klemmen 3/6 und 4/5 bzw. 1a/1b und 2a/2b je einen Widerstand mit dem Wert 100 Ohm (Belastbar- keit mindestens 0,25 Watt). Beispielanschaltung für einen internen ISDN-Bus Klemmleiste EURACOM 4-polige Westernbuchsen- IAE/UAE Anschlußdosen Anschlußdosen Widerstände... -
Seite 13: Fernmeldebetriebserde Anschließen
Fernmeldebetriebserde anschließen Ihre Tk-Anlage benötigt zum Potentialausgleich eine Fernmeldebetriebserde (FE). s Schließen Sie die FE mit einer 1,5-mm -Leitung wie in nachfolgender Abbil- dung an Ihre Tk-Anlage an. s Schließen Sie das andere Ende der FE an der Gebäude- oder Etagenerde an, jedoch auf keinen Fall an einem Schutzleiter. -
Seite 14: Pc Und Drucker Anschließen
PC und Drucker anschließen Über die RS-232-Schnittstelle können Sie mit einem entsprechenden Kabel (Liefer- umfang) Ihre Tk-Anlage mit einem PC und einem Drucker verbinden. Die Schnitt- stellen-Parameter Ihrer Tk-Anlage können Sie an die Parameter Ihres PCs anpas- sen (--> Gebrauchsanweisung „Konfiguration“, S. 44). Hat Ihr PC einen 9poligen Anschluß, verwenden Sie das beigefügte V24-Kabel. -
Seite 15: Euro-Isdn-Anschluß Herstellen
Euro-ISDN-Anschluß herstellen s Stecken Sie das beiliegende ISDN-Anschlußkabel in die Western-Buchse (1. S Ihrer Tk-Anlage. s Führen Sie das andere Kabelende in die Buchse des von Ihrem Netzanbieter installierten Euro-ISDN-Basisanschlusses (NTBA) und rasten Sie den Stecker dort ein. NTBA EUR COM Anschluß... -
Seite 16: Anlagenanschluß
Euro-ISDN-Anschluß herstellen Anlagenanschluß An einem Anlagenanschluß (Punkt-zu-Punktanschluß) können Sie nur ein Gerät, in der Regel eine Tk-Anlage, anschließen. Die Anschlußdose für die Tk-Anlage darf keine Abschlußwiderstände enthalten, da diese in der Tk-Anlage integriert sind. Ein Anlagenanschluß ist stets durchwahlfähig. EUR COM ISDN-Anlagenanschluß... -
Seite 17: Netzausfall Und Notbetriebsfunktion
Netzausfall und Notbetriebsfunktion Ihre Tk-Anlage wird von der 230-Volt-Netzspannung gespeist. Sollte die Netzversor- gung einmal ausfallen, ist Ihre Tk-Anlage nicht betriebsfähig. Sie speichert jedoch alle programmierten Konfigurationsmerkmale, Teilnehmerdaten und ihre Rufumlei- tungen. Notbetriebsfunktion Im Falle eines Netzspannungsausfalls können Sie einen notspeiseberechtigten ISDN- Apparat am zweiten S -Port Ihrer Tk-Anlage betreiben. -
Seite 18: Was Kann Man Nachrüsten, Und Was Bringt Es
Was kann man nachrüsten, und was bringt es? Sollte die momentane Ausstattung Ihrer Tk-Anlage zu einem späteren Zeitpunkt nicht mehr ausreichen, können Sie Ihre Tk-Anlage aufrüsten. Zum Nachrüsten Ihrer Tk-Anlage steht Ihnen das MST-Modul zur Verfügung: Das MST-Modul bietet Ihnen zusätzliche Möglichkeiten •... - Seite 19 MST-Modul nachrüsten Gehen Sie nun schrittweise vor: 1. Entnehmen Sie das Modul und die drei zugehörigen Stiftleisten vorsichtig aus der Verpackung. 2. Legen Sie das Modul so vor sich, daß die Seite, die keine Bauteile enthält, Ihnen zugewandt ist. 3. Nehmen Sie jetzt die Stiftleisten zur Hand und stecken Sie diese in die entspre- chenden Steckplätze des Moduls (siehe Abbildung).
- Seite 20 MST-Modul nachrüsten 4. Stecken Sie nun das Modul mit der bauteilbestückten Seite nach oben auf die drei Steckerleisten des Motherboards. Die Lage der Steckplätze entnehmen Sie bitte der Abbildung unten. Das Modul ist korrekt eingesetzt, wenn die Stiftleisten des Moduls auf die Buchsenleisten des Motherboards aufgesetzt sind und in ihrer Lage übereinstimmen.
-
Seite 21: Externe Musikquelle Für Wartemusik Anschließen
MST-Modul nachrüsten Wenn Sie das MST-Modul installiert haben, können Sie die gewünschten Kompo- nenten anschließen. Mögliche Komponenten sind: • eine externe Musikquelle • eine Türfreisprecheinrichtung • verschiedene Geräte, z.B. ein Zweitwecker. s Schließen Sie diese Komponenten an den entsprechenden Steckplätzen im Klemmraum Ihrer Tk-Anlage an. -
Seite 22: Steuerelemente Anschließen (Sensor Und Aktor)
Türstationen betreiben, die dem marktüblichen Standard (FTZ 123 D 12) entsprechen. Anschließbar sind die Türklingel, die Gegensprechstelle und die Türöffnerfunktion. Schließen Sie die Geräte entsprechend der folgenden Zeichnung an. TFE-Klemmleiste der EURACOM Interface zur Torsprechstelle Umsetzung FTZ 123 D 12 Das Interface kann bei Türfreisprecheinrichtungen nach dem Standard FTZ 123 D 12... - Seite 23 MST-Modul nachrüsten die Klemmleiste TFE im Klemmraum und schließen Sie die Komponenten entspre- chend der folgenden Zeichnung an. KT, KT’ Anschlüsse für potentialfreien Klingeltaster a, b gleichstromfreier Sprechkreis TO, TO’ Anschlüsse zur Ansteuerung des Türöffner-Relais TS, TS’ Anschlüsse zur Ansteuerung eines Relais zum Einschalten eines externen Verstärkers (Sprachwegschaltung) Konfigurieren Sie anschließend Ihre Tk-Anlage (-->...
-
Seite 24: Technische Daten
Technische Daten Gehäuse: Abmessungen: 288 x 205 x 56 mm (Breite x Höhe x Tiefe) Material: Bayblend FR 110 (flammgeschützt) Gewicht: 2 kg Belüftung: Wärmeübertragung (Luftkühlung) Umgebungstemperatur: 5 °C bis 40 °C Betrieb: -25 °C bis +70 °C Lagerung: Relative Luftfeuchtigkeit: °... - Seite 25 2 x 100 Ohm ca. 700 m bei 0,4 mm Drahtdurchmesser ca. 1,6 km bei 0,6 mm Drahtdurchmesser Anschluß EURACOM 141: Steckbare Schraubanschlußklemme Anschluß EURACOM 141F: Steckklemmenleiste Impedanz: Zr = 220 Ohm + 820 Ohm parallel 115 nF, symmetrisch Symmetrie: >...
- Seite 26 Notizen...
