AUSSEHEN DES REGLERS D20

2 3
1 8 9

BETRIEBSARTSIGNALISIERUNG DES D20

2
5
Leuchtanzeigen 1, 2, 3, oder 6 blinken; die Verzögerungszeit läuft bis zum aus-
schalten der einzelnen Geräte.
Bedienungsanleitung
4
5 6 7
10 11
1 - Brenner
1
2 - Umwälzpumpe des Direktheizkreises UWP2
3
3 - Umwälzpumpe des Mischerheizkreises UWP
4
4 - Öffnen des Mischventils (M+)
5 - Schließen des Mischventils (M-)
6 - Umwälzpumpe zur Brauchwassererwärmung BLP
6

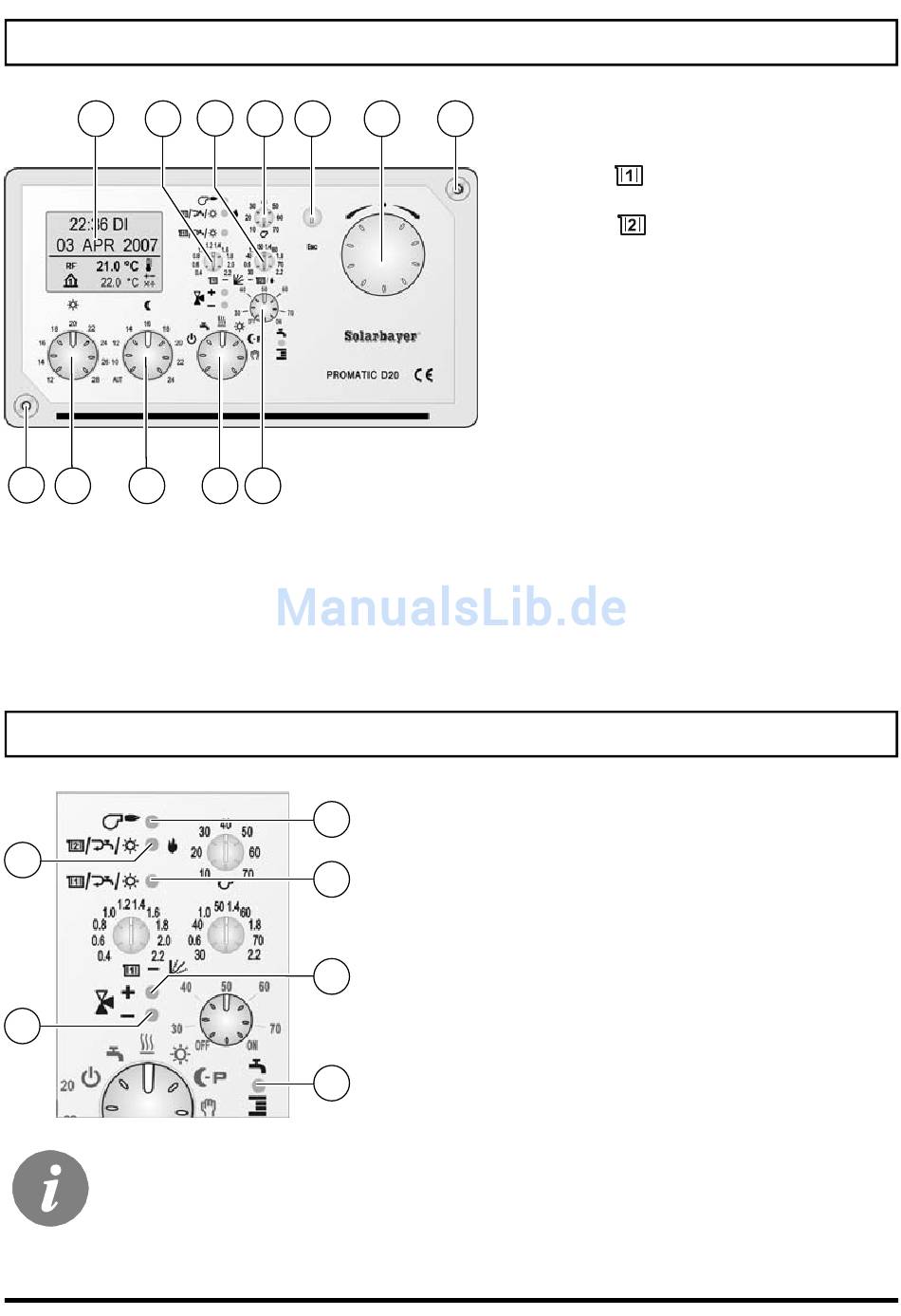

1 - Befestigungsschrauben
1
2 - LCD-Display
3 - Einstellung der Heizkurve
(MK*
4 - Einstellung der Heizkurve
(DK**
- Einstellung der min. Temperatur
(Festbrennstoffkessel)
5 - Einstellung der min. Temperatur
(Flüssigbrennstoffkessel)
6 - Taste Info/Esc
7 - Navigationsknopf für die
Displaybedienung
8 - Einstellung der
Soll- Tagestemperatur
9 - Einstellung der
Soll- Nachttemperatur
10 - Betriebsartenwahlschalter
11 - Einstellung der
Brauchwassertemperatur
**MK - Mischerheizkreis
**DK - Direktheizkreis
- Wärmepumpe
- Zirkulationspumpe des Brauchwassers BCP
- Sonnenkollektoren-Umwälzpumpe KTP
- Kesselumschaltung
- Zirkulationspumpe des Brauchwassers BCP
- Sonnenkollektoren-Umwälzpumpe KTP
6
)
)
