Megasat SAT IP Server 3 Schnellanleitung

Megasat SAT IP Server 3 Schnellanleitung

Vorschau ausblenden Andere Handbücher für SAT IP Server 3:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
SAT>IP Server 3
Schnellanleitung

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Megasat SAT IP Server 3

Inhaltszusammenfassung für Megasat SAT IP Server 3

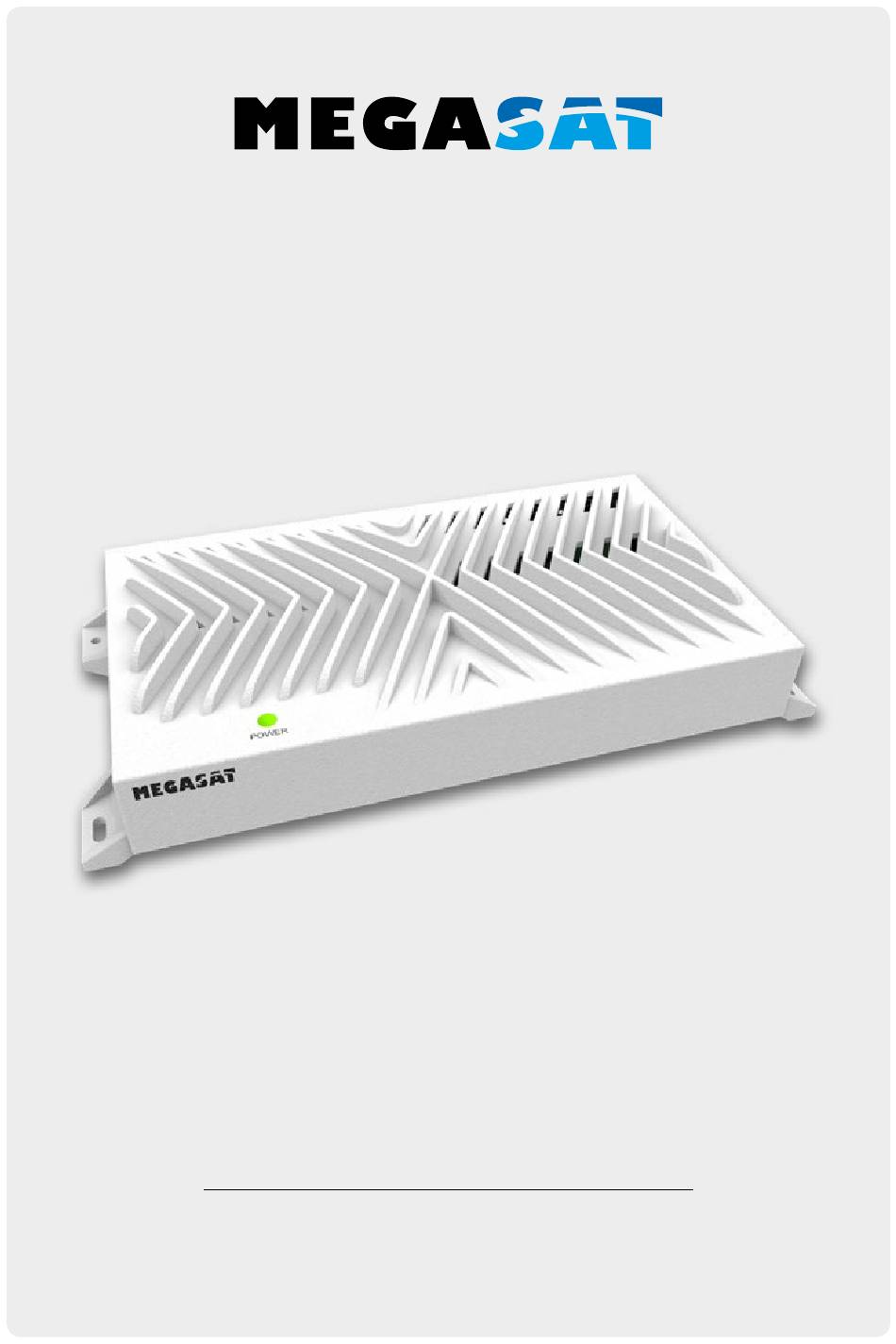

  • Seite 1 SAT>IP Server 3 Schnellanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ....................03 1. Einleitung ....................... 04 2. Anschluss & Zugang zum Server ............05 3. Login ........................... 08 4. Hauptmenü 4.1 Grundinformationen ................09 4.2 Frontend Informationen ..............09 4.3 Statische Konfiguration ............... 10 4.4 Voreinstellungen ..................12 4.5 Firmware update ..................

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebs- spannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100~240 V, 50/60Hz, DC 12 Volt, 3 A. Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter.

  • Seite 4: Einleitung

    1. Einleitung Der SAT>IP Server 3 wandelt die Satellitensignale der TV- und Radio Programme in IP Si- gnale um, und leitet sie kabelgebunden via LAN oder drahtlos via WLAN weiter an einen SAT>IP Clienten (Receiver). Des Weiteren können kompatible Geräte wie z.B. Smartpho- nes, Tablet-PCs oder Notebooks die Ton- und Bildsignale drahtlos mit einer geeigneten App empfangen.

  • Seite 5: Anschluss & Zugang Zum Server

    2. Anschluss & Zugang zum Server Werkseinstellung Stromver- (RF 4) (RF 3) (RF 2) (RF 1) sorgung Reset Taste Anschluss mit einem Universal LNB (z.B. Single, Twin oder Quad LNB) Single LNB = RF4 Twin LNB = RF3 + RF4 Quad LNB = RF1 + RF2 + RF3 + RF4 (Die Reihenfolge spielt keine Rolle) Anschluss mit einem Quattro LNB...
  • Seite 6 Um auf den Web-Konfigurator zugreifen zu können, ist es notwendig die IP-Adresse des Gerätes zu ermitteln. Diese kann auf folgende Weise herausgefunden werden: Der Megasat SAT>IP Server 3 unterstützt die UPnP-Technologie, die es erfahrenen Nutzern ermöglicht die IP-Adresse über ein kostenloses UPnP-Tool zu ermitteln (z.B. Intel Developer Tools for UPnP Technologies).

  • Seite 7: Konfiguration

    2. Anschluss & Zugang zum Server • Wählen Sie in der Liste der “UPnP Devices” den “Megasat SAT>IP Server 3” aus, und lesen die entsprechende “Base URL” ab (z.B. 192.168.9.7:8000) Konfiguration Der Server kann mit einem PC, der sich im gleichen Netzwerk befindet, konfiguriert wer- den.

  • Seite 8: Login

    3. Login Nach dem Sie den Server ordnungsgemäß angeschlossen haben, schalten Sie ihn ein. Der SAT>IP Server verbindet sich automatisch mit dem Netzwerk (DHCP muss im Netzwerk aktiviert sein). Der Server kann bequem mit einem PC konfiguriert werden. Nutzen Sie hierzu einem In- ternet-Browser (Internet Explorer, Chrome, Firefox, ...).

  • Seite 9: Hauptmenü

    4. Hauptmenü 4.1 Grundinformationen Auf dieser Seite können Sie Grundinformationen des Servers entnehmen. 4.2 Frontend Informationen Auf dieser Seite sehen Sie Informationen über das jeweilige SAT>IP Gerät. DEUTSCH...

  • Seite 10: Statische Konfiguration

    4. Hauptmenü 4.3 Statische Konfiguration Auf dieser Seite können Sie Einstellungen für jedes einzelne SAT>IP Gerät vornehmen. 1. Gehen Sie zum „Frontend Informationen-Menü“, um zu bestätigen, dass das Frontend, das Sie verwenden möchten, nicht von einem anderen Clienten verwendet wird. 2.
  • Seite 11 4. Hauptmenü Hinweis: 1. Wenn das Frontend von einem anderen Clienten verwendet wird, wird der Server eine Warnmeldung anzeigen. Bitte schließen Sie diesen Clienten und starten Sie den Server neu. 2. Wenn die LNB-Konfiguration auf One User per RF eingestellt ist, verwenden Sie bitte Frontend 1 bis 4.

  • Seite 12: Voreinstellungen

    4. Hauptmenü 4.4 Voreinstellungen Passen Sie ggf. die LNB Einstellungen an. Systemeinstellungen können importiert oder ex- portiert werden. DEUTSCH...

  • Seite 13: Lnb Konfiguration

    4. Hauptmenü LNB Konfiguration Single LNB 1. Verbinden Sie die Signalzuleitung mit Anschluss RF4. 2. Im Menü „Voreinstellungen -> Server Einstellungen -> LNB Konfiguration“ stellen Sie One User per RF ein. 3. Klicken Sie auf „Anwenden“ und starten Sie den Server neu. Nun kann am Server ein SAT>IP Client verwendet werden.

  • Seite 14: Firmware Update

    4. Hauptmenü 4.5 Firmware update Auf dieser Seite können Sie den Server mit einer neuen Firmware updaten. 4.6 Reboot (Neustart) Auf dieser Seite können Sie den Server neu starten (reboot). DEUTSCH...

  • Seite 15: Über (Geräteinformationen)

    4. Hauptmenü 4.7 Über (Geräteinformationen) Auf dieser Seite sehen Sie Informationen über den SAT>IP Server. 4.8 Logout Durch drücken auf Logout verlassen Sie das Servermenü. DEUTSCH...

  • Seite 16: Technische Daten

    Details können jederzeit ohne vorherige Ankündigung geändert werden. Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet: Megasat Sat>IP Server 3 (Art-Nr.
  • Seite 17 Notizen DEUTSCH...
  • Seite 18 Version 1.4 (Dezember 2017) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Seite 19 SAT>IP Server 3 Quick manual...
  • Seite 20 Content Safety Instructions...................... 03 1. Introduction ......................04 2. Connection & How to access ..............05 3. Login ........................... 08 4. Main menu 4.1 Basic informationen ................09 4.2 Frontend Information ................09 4.3 Static Configuration ................10 4.4 Preferences ....................10 4.5 Firmware update ..................

  • Seite 21: Safety Instructions

    Safety Instructions Please read the manual thoroughly before operating the equipment. In case of incorrect or improper handling, the warranty becomes void. Power supply: Before start please check the correct operation voltage of the power point. The operating voltage of this device is AC 100~240 V, 50/60Hz, DC 12 Volt, 3 A.

  • Seite 22: Introduction

    1. Introduction SAT>IP Server 3 allows free satellite live TV/Radio programs to be received & distributed to SAT>IP Client compliant devices like smart phones, tablet pc‘s and notebook pc‘s & other client devices over Wired/Wireless home network in both unicast/multicast mode of transmission.

  • Seite 23: Connection & How To Access

    2. Connection & How to access Factory default Power (RF 4) (RF 3) (RF 2) (RF 1) supply Reset button Connection with a Universal LNB (z.B. Single, Twin or Quad LNB) Single LNB = RF4 Twin LNB = RF3 + RF4 Quad LNB = RF1 + RF2 + RF3 + RF4 (The order is not important) Connection with a Quattro LNB...
  • Seite 24 This can be found in the following manner: The Megasat SAT> IP Server 3 supports UPnP technology that experienced it Users allows the IP address to identify a free UPnP tool (eg Intel Developer Tools for UPnP Technologies).

  • Seite 25: Configuration

    2. Connection & How to access • Select in the list of „UPnP Devices“ to „Megasat SAT> IP Server 3“, and read the corre- sponding „Base URL“ from (for example 192.168.9.7:8000) Configuration The server can be configured with a PC that is located in the same network. The configu- ration is done through a web browser with which you have to log in to access the user interface of the server.

  • Seite 26: Login

    3. Login After you have the server properly connected, turn it on. The SAT>IP Server automatically connects to the network (DHCP must be enabled on the network). The server can be easily configured with a PC. Use an Internet browser (Internet Explorer, Chrome, Firefox, ...) to configure it.

  • Seite 27: Main Menu

    4. Main menu 4.1 Basic Informationen On this page you can see basic information of the server. 4.2 Frontend Information This web page can know detailed Frontend Information. ENGLISH...

  • Seite 28: Static Configuration

    4. Main menu 4.3 Static Configuration This web page can setup information for 8 frontend. 1. Go to Frontend Information menu to confirm the frontend you want to use is not used by other client. 2. Go to Static Configuration menu and choose the frontend you want to use. 3.
  • Seite 29 4. Main menu Note: 1. If the frontend is used by other client, server would show a warming message. Please close that client and reboot server. 2. If LNB Configuration is set to One User per RF, please use frontend 1 to 4. 3.

  • Seite 30: Preferences

    4. Main menu 4.4 Preferences This web page can setup LNB information. ENGLISH...
  • Seite 31 4. Main menu LNB Configuration Single LNB 1. Connect signal input with RF4. 2. In the menu „Preferences -> Server Settings -> LNB Configuration“ you set One User per RF. 3. Click „Apply“ and restart the server. Now you can use one SAT>IP client on the server. Twin LNB 1.

  • Seite 32: Firmware Update

    4. Main menu 4.5 Firmware update This web page can update SAT>IP server firmware 4.6 Reboot This web page can reboot SAT>IP server. ENGLISH...

  • Seite 33: About

    4. Main menu 4.7 About This web page show server information. 4.8 Logout This item is logout setup server page. ENGLISH...

  • Seite 34: Specifications

    Technical details can be changed at any time without prior notice. Conformity information Hereby declare the company Megasat Werke GmbH that the following devices is in compliance with the essential requirements and other relevant provisions of Directive 2014/30/EU and 2014/35/EU and Radio Equipment Directive 2014/53/EU: Megasat Sat>IP Server 3 (Art-No.
  • Seite 35 Notes ENGLISH...
  • Seite 36 Version 1.4 (December 2017) // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
