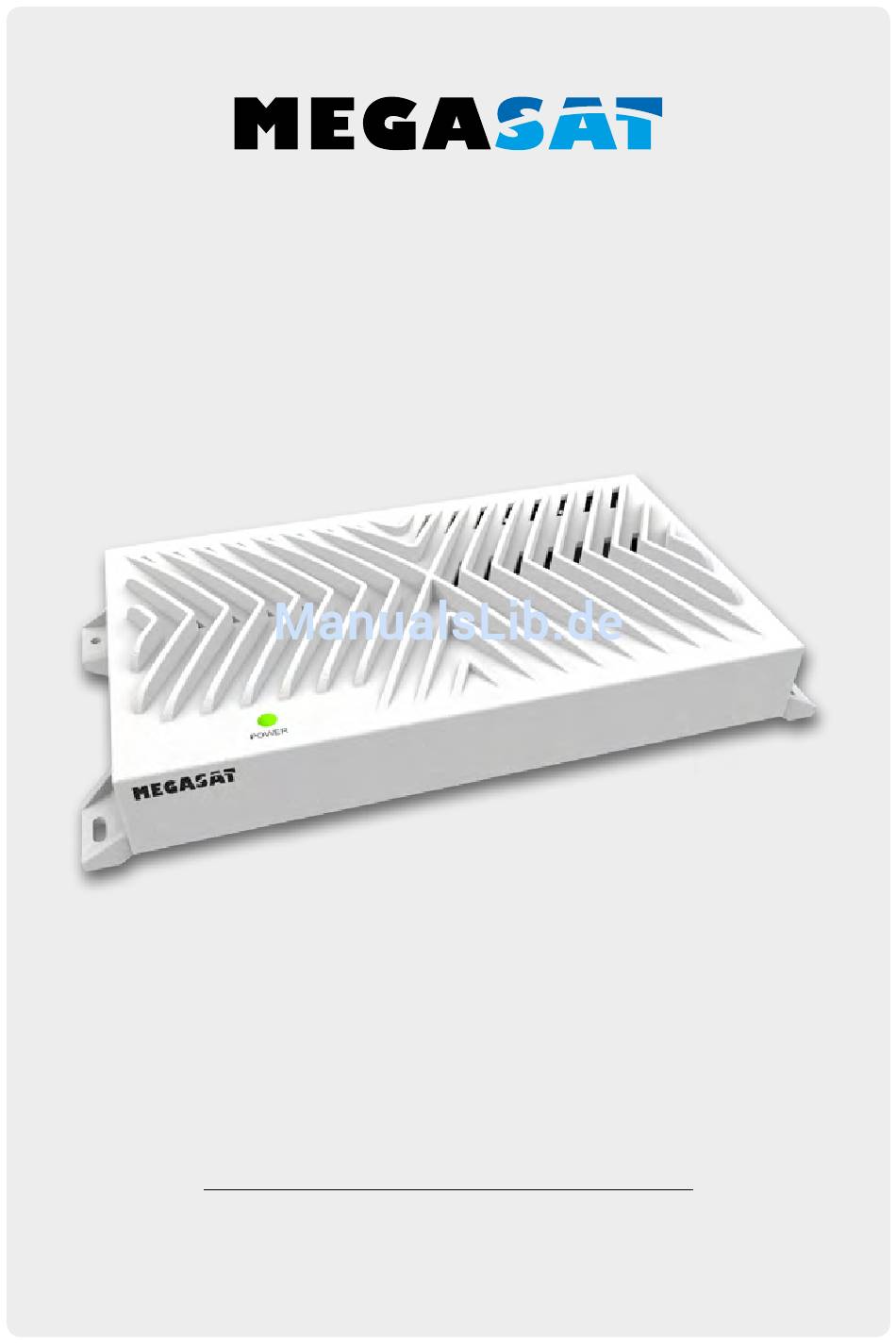

  • Seite 1 SAT>IP Server 3 Schnellanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ....................03 1. Einleitung ....................... 04 2. Anschluss & Zugang zum Server ............05 3. Login ........................... 08 4. Hauptmenü 4.1 Grundinformationen ................09 4.2 Frontend Information ................09 4.3 Statische Konfiguration ............... 10 4.4 Voreinstellungen ..................10 4.5 Firmware update ..................

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebs- spannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100~240 V, 50/60Hz. Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter.

  • Seite 4: Einleitung

    1. Einleitung Der SAT>IP Server 3 wandelt die Satellitensignale der TV- und Radio Programme in IP Si- gnale um, und leitet sie kabelgebunden via LAN oder drahtlos via WLAN weiter an einen SAT>IP Clienten (Receiver). Des Weiteren können kompatible Geräte wie z.B. Smartpho- nes, Tablet-PCs oder Notebooks die Ton- und Bildsignale drahtlos mit einer geeigneten App empfangen.

  • Seite 5: Anschluss & Zugang Zum Server

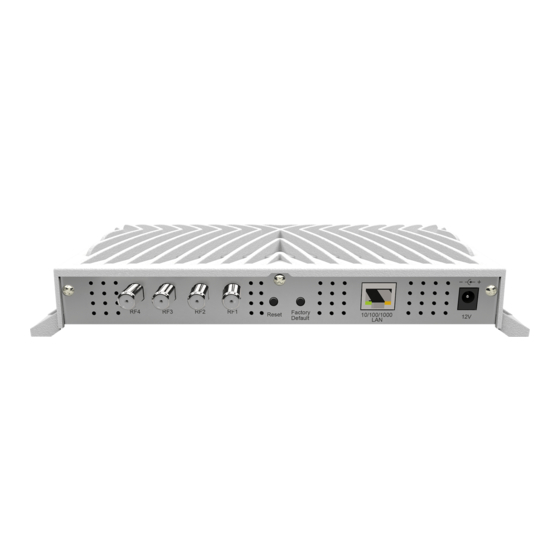

    2. Anschluss & Zugang zum Server Werkseinstellung Stromver- (RF 4) (RF 3) (RF 2) (RF 1) sorgung Reset Taste Anschluss mit einem Universal LNB (z.B. Single, Twin oder Quad LNB) Single LNB = RF4 Twin LNB = RF3 + RF4 Quad LNB = RF1 + RF2 + RF3 + RF4 (Die Reihenfolge spielt keine Rolle) Anschluss mit einem Quattro LNB...
  • Seite 6 Um auf den Web-Konfigurator zugreifen zu können, ist es notwendig die IP-Adresse des Gerätes zu ermitteln. Diese kann auf folgende Weise herausgefunden werden: Der Megasat SAT>IP Server 3 unterstützt die UPnP-Technologie, die es erfahrenen Nutzern ermöglicht die IP-Adresse über ein kostenloses UPnP-Tool zu ermitteln (z.B. Intel Developer Tools for UPnP Technologies).

  • Seite 7: Konfiguration

    2. Anschluss & Zugang zum Server • Wählen Sie in der Liste der “UPnP Devices” den “Megasat SAT>IP Server 3” aus, und lesen die entsprechende “Base URL” ab (z.B. 192.168.9.7:8000) Konfiguration Der Server kann mit einem PC, der sich im gleichen Netzwerk befindet, konfiguriert wer- den.

  • Seite 8: Login

    3. Login Nach dem Sie den Server ordnungsgemäß angeschlossen haben, schalten Sie ihn ein. Der SAT>IP Server verbindet sich automatisch mit dem Netzwerk (DHCP muss im Netzwerk aktiviert sein). Der Server kann bequem mit einem PC konfiguriert werden. Nutzen Sie hierzu einem In- ternet-Browser (Internet Explorer, Chrome, Firefox, ...).

  • Seite 9: Hauptmenü

    4. Hauptmenü 4.1 Grundinformationen Auf dieser Seite können Sie Grundinformationen des Servers entnehmen. 4.2 Frontend Information Auf dieser Seite können Sie Informationen über der Frontend entnehmen. DEUTSCH...

  • Seite 10: Statische Konfiguration

    4. Hauptmenü 4.3 Statische Konfiguration Auf dieser Seite können Sie Einstellungen für jedes einzelne Frontend vornehmen. 4.4 Voreinstellungen Auf dieser Seite können Sie die LNB Einstellungen anpassen. DEUTSCH...

  • Seite 11: Firmware Update

    4. Hauptmenü 4.5 Firmware update Auf dieser Seite können Sie den Server mit einer neuen Firmware updaten. 4.6 Reboot (Neustart) Auf dieser Seite können Sie den Server neu starten (reboot). DEUTSCH...

  • Seite 12: Über (Geräteinformationen)

    4. Hauptmenü 4.7 Über (Geräteinformationen) Auf dieser Seite sehen Sie Informationen über den SAT>IP Server. 4.8 Logout Auf dieser Seite können Sie sich wieder aus dem Servermenü ausloggen. DEUTSCH...

  • Seite 13: Technische Daten

    5. Technische Daten Prozessor Abilis Prozessor Flash 32 MB 128 MB DDR Ethernet RJ45 100/1000 Spezifikation SAT> IP 1.2 kompatibel Video/Audio Unterstützung MPEG2 / MPEG4 / TS & PS Protokoll Unterstützung Unicable, JESS, DiSEqC 1.0, 1.2 und USALS DVB-S-Eingänge 4x Anschluss über Single, Twin, Quad, Quattro LNB oder über einen Multischalter ohne DiSEqC LED Betriebsleuchten grün (für Ein/Aus)
  • Seite 14 Stand: 1.0 Januar 2016 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Seite 15 SAT>IP Server 3 Quick manual...
  • Seite 16 Content Safety Instructions...................... 03 1. Introduction ......................04 2. Connection & How to access ..............05 3. Login ........................... 08 4. Main menu 4.1 Basic informationen ................09 4.2 Frontend Information ................09 4.3 Static Configuration ................10 4.4 Preferences ....................10 4.5 Firmware update ..................

  • Seite 17: Safety Instructions

    Safety Instructions Please read the manual thoroughly before operating the equipment. In case of incorrect or improper handling, the warranty becomes void. Power supply: Before start please check the correct operation voltage of the power point. The operating voltage of this device is AC 100 ~ 240 V, 50/60 Hz.

  • Seite 18: Introduction

    1. Introduction SAT>IP Server 3 allows free satellite live TV/Radio programs to be received & distributed to SAT>IP Client compliant devices like smart phones, tablet pc‘s and notebook pc‘s & other client devices over Wired/Wireless home network in both unicast/multicast mode of transmission.

  • Seite 19: Connection & How To Access

    2. Connection & How to access Factory default Power (RF 4) (RF 3) (RF 2) (RF 1) supply Reset button Connection with a Universal LNB (z.B. Single, Twin or Quad LNB) Single LNB = RF4 Twin LNB = RF3 + RF4 Quad LNB = RF1 + RF2 + RF3 + RF4 (The order is not important) Connection with a Quattro LNB...
  • Seite 20 This can be found in the following manner: The Megasat SAT> IP Server 3 supports UPnP technology that experienced it Users allows the IP address to identify a free UPnP tool (eg Intel Developer Tools for UPnP Technologies).

  • Seite 21: Configuration

    2. Connection & How to access • Select in the list of „UPnP Devices“ to „Megasat SAT> IP Server 3“, and read the corre- sponding „Base URL“ from (for example 192.168.9.7:8000) Configuration The server can be configured with a PC that is located in the same network. The configu- ration is done through a web browser with which you have to log in to access the user interface of the server.

  • Seite 22: Login

    3. Login After you have the server properly connected, turn it on. The SAT>IP Server automatically connects to the network (DHCP must be enabled on the network). The server can be easily configured with a PC. Use an Internet browser (Internet Explorer, Chrome, Firefox, ...) to configure it.

  • Seite 23: Main Menu

    4. Main menu 4.1 Basic Informationen On this page you can see basic information of the server. 4.2 Frontend Information This web page can know detailed Frontend Information. ENGLISH...

  • Seite 24: Static Configuration

    4. Main menu 4.3 Static Configuration This web page can setup information for 8 frontend. 4.4 Preferences This web page can setup LNB information. ENGLISH...

  • Seite 25: Firmware Update

    4. Main menu 4.5 Firmware update This web page can update SAT>IP server firmware 4.6 Reboot This web page can reboot SAT>IP server. ENGLISH...

  • Seite 26: About

    4. Main menu 4.7 About This web page show server information. 4.8 Logout This item is logout setup server page. ENGLISH...

  • Seite 27: Specifications

    5. Specifications Processor Abilis Processor Flash 32 MB R.A.M. 128 MB DDR Ethernet RJ45 100/1000 Specification SAT> IP 1.2 compatible Video / Audio Support MPEG2 / MPEG4 / TS & PS Protocol Support Unicable, JESS, DiSEqC 1.0, 1.2 und USALS DVB-S inputs 4x connection via Single, Twin, Quad, Quattro LNB or via a multiswitch without DiSEqC...
  • Seite 28 Stand: 1.0 January 2016 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
