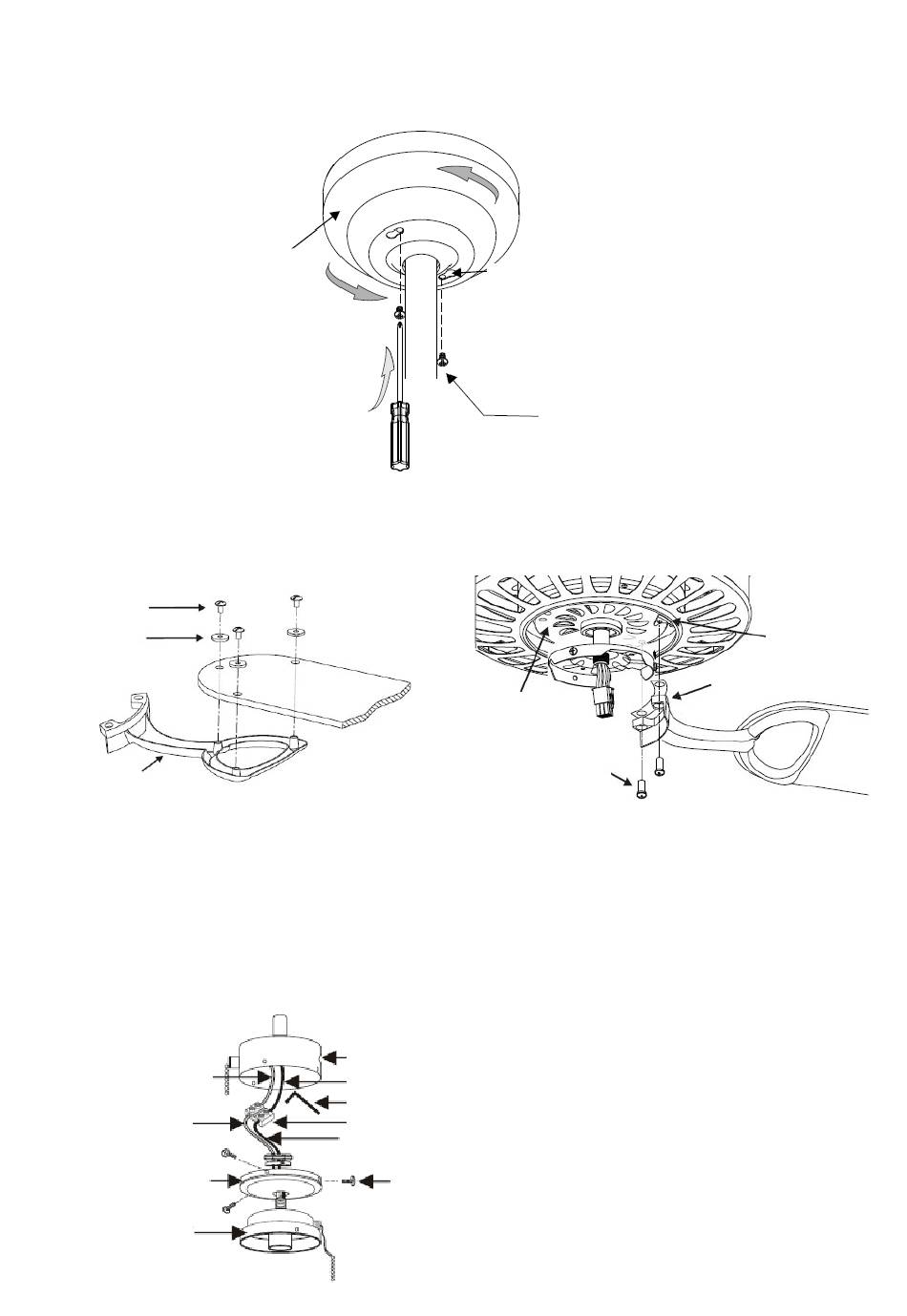

INSTALLAZIONE DELLA CALOTTA
Fissare la calotta alla staffa di montaggio con le 2 viti di fissaggio quindi stringerle.
MONTAGGIO DELLE PALE
Fissare i supporti alle pale utilizzando le viti fornite in dotazione. Rimuovere le viti dalla parte posteriore del motore e
utilizzarle per fissare i supporti delle pale e le pale al motore. Serrare tutte le viti.
Viti
Rondella
Supporti alle pale
EFFETTUARE I COLLEGAMENTI DEI CAVI PER IL KIT LUCE
Inserire i cavi esistenti dall'adattatore del kit luce facendoli passare dal foro centrale, quindi fissare l'adattatore del kit luce al
coperchio dell'alloggiamento dell'interruttore con tubo filettato e/o stringere con una rondella elastica e un dado esagonale.
Tipo morsettiera
In primo luogo allentare le viti sulla morsettiera, per accogliere i nuovi fili dal kit luce.
Arancio
Arancio
Coperchio alloggiamento
interruttore
Adattatore kit luce
33019- Lombok
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
Callota
Alloggiamento interruttore
Blu
Piccolo cacciavite
Collegamenti
Viti
Motore
Viti
1- Inserire il filo arancione del kit luce nella morsettiera
che esce dal ventilatore e stringere la vite della
morsettiera.
2- Inserire il filo blu del kit luce nella morsettiera che
Viti
esce dal ventilatore e stringere la vite della morsettiera.
Stop alle motore
Fissare delle pale
