NEC NP4000 Benutzerhandbuch

NEC NP4000 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für NP4000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

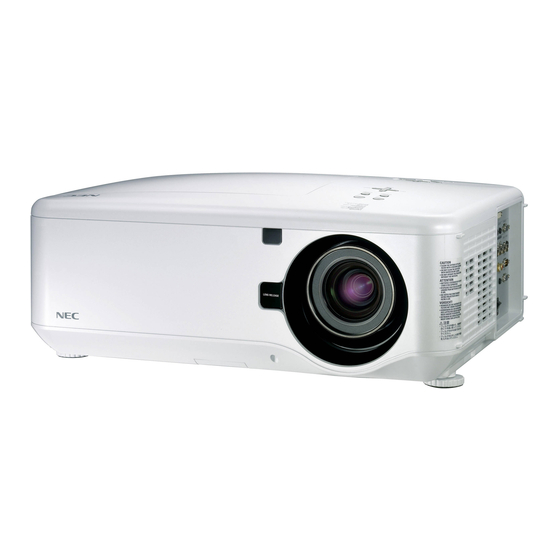

Projektor
NP4000
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC NP4000

Inhaltszusammenfassung für NEC NP4000

  • Seite 1 Projektor NP4000 Benutzerhandbuch...
  • Seite 2 (3) Dieses Benutzerhandbuch wurde mit großer Sorgfalt erstellt. Sollten Ihnen dennoch unklare Punkte, Fehler oder Auslassungen auffallen, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3) ist NEC nicht haftbar für Ansprüche auf entgangene Gewinne oder sonstiges, die aus der Benutzung des Projektors resultieren.

  • Seite 3: Sicherheitshinweise

    Wichtige Informationen Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie sich das Benutzerhandbuch sorgfältig durch, bevor Sie den NEC NP4000 benutzen, und bewahren Sie das Handbuch zum späteren Nachlesen auf. Die Seriennummer befindet sich an der Unterseite des Projektors. Notieren Sie sie hier: ACHTUNG: Um das Gerät vollständig auszuschalten, muss es vom Stromnetz getrennt...

  • Seite 4: Laser-Bewertung

    Wichtige Informationen Laser-Bewertung Dieses Kennzeichen Dieses Etikett befindet sich an der Seite der befindet auf der Fernbedienung. Fernbedienung. Die Benutzung der Bedientasten, Konfiguration der Einstellungen und ACHTUNG Ausführung von Prozessen in anderer Weise als in diesem Benutzerhandbuch beschrieben kann zu einer gefährlichen Strahlenbelastung führen.

  • Seite 5: Wichtige Sicherheitshinweise

    Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitsanweisungen sollen Ihnen helfen, den Projektor so lange wie möglich nutzen zu können, und Brand- und Stromschlaggefahren zu vermeiden. Lesen Sie sich die Hinweise sorgfältig durch, und beachten Sie alle Warnungen. Aufstellort • Vermeiden Sie folgende Aufstellorte für den Projektor: Wackelige Wagen, Ständer oder Tische.

  • Seite 6: Vorsichtsmaßnahmen Gegen Brand Und Stromschlag

    Gehen Sie mit dem Netzkabel vorsichtig um. Bei einem beschädigten Netzkabel besteht Brand- und Stromschlaggefahr. Verwenden Sie nur die von NEC mitgelieferten Netzkabel. Biegen Sie das Netzkabel nicht zu stark, und ziehen Sie nicht daran. Legen Sie das Netzkabel nicht unter den Projektor oder einen schweren Gegenstand.
  • Seite 7 Wichtige Informationen • Wenn einer der folgenden Umstände eintritt, schalten Sie den Projektor aus, trennen Sie ihn vom Stromnetz, und lassen Sie ihn von einem Reparaturfachmann durchsehen und reparieren: Das Netzkabel ist beschädigt. Eine Flüssigkeit ist in den Projektor eingedrungen, oder das Gerät war Regen oder Wasser ausgesetzt.

  • Seite 8: Auswechseln Der Lampe

    Wichtige Informationen Hinweise zur Fernbedienung • Gehen Sie mit der Fernbedienung sorgfältig um. • Wenn die Fernbedienung nass geworden ist, wischen Sie sie sofort trocken. • Vermeiden Sie übermäßige Wärme und Luftfeuchtigkeit. • Die Batterien dürfen nicht erwärmt, auseinander genommen oder in Feuer geworfen werden.

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis WICHTIGE INFORMATIONEN......................I ......................... ICHERHEITSHINWEISE INHALTSVERZEICHNIS .........................VII 1. EINFÜHRUNG ..........................1 ...........................1 ACKUNGSINHALT .......................2 INFÜHRUNG ZUM ROJEKTOR Diese Leistungsmerkmale werden Sie zu schätzen wissen: ..........2 ......................3 EILE DES ROJEKTORS Ansicht von vorne rechts......................3 Ansicht von oben...........................5 Transportieren des Projektors .....................6 Ansicht von unten..........................7 ..................8 IE WICHTIGSTEN...
  • Seite 10 Inhaltsverzeichnis Mit der Fernbedienung .......................40 Einstellen der Projektorhöhe .....................41 RGB-B ...............42 UTOMATISCHES PTIMIEREN EINES ILDS Einstellen des Bilds mit der automatischen Einstellfunktion ..........42 .....................43 INSTELLEN DER AUTSTÄRKE ....................44 USSCHALTEN DES ROJEKTORS Über "Direct Power Off"......................45 Nach dem Benutzen ........................45 4. PRAKTISCHE FUNKTIONEN ......................46 ....................46 USSCHALTEN VON ILD UND...
  • Seite 11 Inhaltsverzeichnis Version............................93 ............94 ENÜ URÜCKSETZEN ESCHREIBUNG UND UNKTIONEN 6. WARTEN DES PROJEKTORS....................95 ......................95 EINIGEN DES ROJEKTORS Reinigen des Gehäuses ......................95 Reinigen des Objektivs.......................95 Reinigen der Filter........................96 ..................98 USWECHSELN VERBRAUCHTER EILE Auswechseln der Filter .......................98 Auswechseln der Lampen......................100 Zurücksetzen des Lampenstundenzählers................102 7.

  • Seite 12: Wichtige Informationen

    1. Einführung Packungsinhalt Packen Sie den Projektor vorsichtig aus, und prüfen Sie, ob die folgenden Teile enthalten sind: NP4000 DLP-Projektor Fernbedienung (mit zwei AA-Alkalibatterien) Netzkabel (3,6 m/11,8 ft.) Kurzanleitung Wichtige Informationen Für (Nur für Nordamerika) Nordamerika, Registrierungskarte Europa und Beschränkte Garantie Japan (Nur für Europa)

  • Seite 13: Einführung Zum Projektor

    1. Einführung Einführung zum Projektor Diese Leistungsmerkmale werden Sie zu schätzen wissen: DLP-Projektor mit hoher Auflösung Große Helligkeit Große Lichtintensität von 5000 Lumen (4-Segmente-Farbrad). Doppellampensystem Durch das Doppellampensystem verlängert sich die Lampenlebensdauer, und es kann Energie gespart werden. Mehrere optionale Objektive mit Bajonetthalterung Fünf Arten optionaler Objektive sind verfügbar.

  • Seite 14: Die Teile De Projektor

    1. Einführung Die Teile des Projektors Ansicht von vorne rechts IEHE EZEICHNUNG ESCHREIBUNG MENT EITE IR-Empfänger Empfängt IR-Signal der Fernbedienung Entfernen Sie diese Abdeckung, um die Lampenfachabdeckung Lampe oder das Farbrad auszuwechseln Objektivsteuertasten Siehe Objektivsteuertasten Siehe OSD-Bedientasten und Statusanzeige- OSD-Bedienfeld LEDs Hier können verschiedene Signalquellen E/A-Anschlussleiste...
  • Seite 15 1. Einführung IEHE EZEICHNUNG ESCHREIBUNG MENT EITE Diebstahlschutzschraube Als Diebstahlschutz für das Objektiv — Hält den vorderen Lüfter staubfrei Lufteinlassöffnung – muss für eine optimale Leistung regelmäßig und vorderer Filter gereinigt werden – darf nicht bedeckt werden Wichtig: Die Lüftungsöffnungen des Projektors stellen eine ausreichende Luftzirkulation zum Kühlen der Projektorlampe sicher.

  • Seite 16: Ansicht Von Oben

    1. Einführung Ansicht von oben IEHE EZEICHNUNG ESCHREIBUNG MENT EITE Objektivsteuertasten Siehe Objektivsteuertasten Rechter — Rechter Lautsprecher Lautsprecher Entfernen Sie diese Abdeckung, um die Lampenfachabdeckung Lampe oder das Farbrad auszuwechseln Luftauslassöffnung – darf nicht verdeckt — Luftauslassöffnung werden Siehe OSD-Bedientasten und OSD-Bedienfeld Statusanzeige-LEDs Hintere...

  • Seite 17: Transportieren Des Projektors

    1. Einführung Transportieren des Projektors Tragen Sie den Projektor immer am Tragegriff. Trennen Sie immer erst das Netzkabel und andere am Projektor angeschlossene Kabel ab, bevor Sie ihn verschieben oder transportieren. Wenn Sie den Projektor verschieben oder nicht benutzen, decken Sie das Objektiv mit dem Objektivschutz ab.

  • Seite 18: Ansicht Von Unten

    1. Einführung Ansicht von unten IEHE EZEICHNUNG ESCHREIBUNG MENT EITE Höheneinstellbare Zum Einstellen der Projektionshöhe Füße Lüftungsöffnung für das Farbrad - darf nicht — Lufteinlassöffnung verdeckt werden Der Lüfter muss immer staubfrei sein - muss Vorderer Filter für eine optimale Leistung regelmäßig gereinigt werden Löcher für Zum Montieren des Projektors wenden Sie...

  • Seite 19: Die Wichtigsten Leistungsmerkmale

    1. Einführung Verwenden Sie für die Deckenmontage nur vom Hersteller anerkanntes Montagezubehör und M4-Schrauben. Maximale Schraubtiefe: 12 mm. ACHTUNG Abstand von der Decke/Wand: 50/50 cm, 20/20 Zoll für eine ausreichende Belüftung. Abstand zu fluoreszierenden Lampen: mindestens 50 cm vor und hinter dem Projektor. Für dauerhafte Installationen müssen die regionalen Vorschriften beachtet werden.

  • Seite 20: Osd-Bedientasten Und Statusanzeige-Leds

    1. Einführung OSD-Bedientasten und Statusanzeige-LEDs IEHE EZEICHNUNG ESCHREIBUNG MENT EITE MENU Zum Öffnen/Schließen des OSD-Menüs AUSWAHLTASTE Zum Navigieren und Ändern von Einstellungen im OSD-Menü PFEIL-NACH- RECHTS/ Zum Erhöhen der Lautstärke LAUTSTÄRKE ERHÖHEN EXIT Zum Schließen des OSD-Menüs SOURCE Zum wechseln der Signalquelle Zum Optimieren der Bildgröße, Position AUTO ADJUST und Auflösung...
  • Seite 21 1. Einführung IEHE EZEICHNUNG ESCHREIBUNG MENT EITE Grün Siehe Bedeutung der LAMP 2 Anzeigelampen blinkt Grün POWER Siehe Bedeutung der (BETRIEBSANZEIGE- Orange Anzeigelampen LED) blinkt STATUS Lampe bereit - Der Projektor (STATUSANZEIGE- Grün kann nun sicher ein- oder LED) ausgeschaltet werden Zum Ein- und Ausschalten des Projektors EIN/AUS (POWER) (zuerst muss die Netztaste eingeschaltet...

  • Seite 22: Anschlussleiste

    1. Einführung Anschlussleiste IEHE EZEICHNUNG ESCHREIBUNG MENT EITE Hier wird das DVI-Kabel (nicht mitgeliefert) COMPUTER 3 IN eines Computers angeschlossen Hier wird das Audiokabel (nicht mitgeliefert) — AUDIO IN (3) eines Audioeingabegeräts angeschlossen — AUDIO OUT Audio loop-thru MONITOR OUT Hier wird ein Monitor angeschlossen —...
  • Seite 23 1. Einführung IEHE EZEICHNUNG ESCHREIBUNG MENT EITE Wenn hier der Projektionsschirm mit einem entsprechenden Kabel angeschlossen wird, wird der Projektionsschirm beim Einschalten des Projektors SC TRIGGER automatisch herunter gelassen. Wenn der Projektor ausgeschaltet wird, wird der Projektionsschirm wieder hoch gefahren (siehe Hinweise unten) Hier wird ein im Handel erhältliches S-Video- S-VIDEO Kabel eines Videogeräts angeschlossen...

  • Seite 24: Die Fernbedienung

    Video-Taste (Lampenmodus) Viewer-Taste (Ansicht) (Die VIEWER-Taste und die SEITE-Taste funktionieren nur bei Auto ADJ.- Taste den Modellen mit Viewer-Funktion. Der NP4000 verfügt nicht über diese Funktion.) Volume-Tasten Component-Taste (Lautstärke) Magnify-Tasten Computer 3-Taste (Vergrößern) Page-Tasten (Seite Auf/Ab) (Die VIEWER-Taste und die SEITE-Taste...
  • Seite 25 1. Einführung Wichtig: 1. Benutzen Sie den Projektor nicht unter hell leuchtendem Neonlicht. Bestimmte Hochfrequenzen des Neonlichtes können den Betrieb mit der Fernbedienung stören. 2. Stellen Sie sicher, dass sich zwischen der Fernbedienung und dem Projektor keine Gegenstände befinden. Falls sich zwischen der Fernbedienung und dem Projektor Gegenstände befinden, kann das Signal auf bestimmten Oberflächen dieser Gegenstände wie von Projektor-Bildschirmen abgelenkt werden.

  • Seite 26: Einsetzen Der Batterien

    1. Einführung Einsetzen der Batterien Die Batterien für die Fernbedienung werden mitgeliefert, sind jedoch noch nicht in die Fernbedienung eingesetzt. Nachfolgend wird beschrieben, wie die Batterien eingesetzt (oder ausgewechselt) werden. Drücken Sie zum Öffnen des Batteriefachs den Riegel (A) zusammen, und schieben Sie die Abdeckung in Pfeilrichtung (B).

  • Seite 27: Reichweite Der Kabellosen Fernbedienung

    1. Einführung Reichweite der kabellosen Fernbedienung Das Infrarotsignal arbeitet auf einer Sichtlinie von ca. 7 m (22 ft.) und innerhalb eines Winkels von 60° zwischen der Fernbedienung und dem Projektorgehäuse. Der Projektor reagiert nicht, wenn sich Gegenstände zwischen der Fernbedienung und dem Sensor befinden oder wenn starkes Licht auf den Sensor fällt.

  • Seite 28: Kabelgebundener Betrieb Der Fernbedienung

    1. Einführung Kabelgebundener Betrieb der Fernbedienung Schließen Sie das eine Ende des mitgelieferten Kabels an den REMOTE2-Anschluss des Projektors (siehe Anschlussleiste auf Seite 11) und das andere Ende an den Anschluss der Fernbedienung an (siehe Teil 1, Die Fernbedienung auf Seite 13). Hinweis: Wenn Sie das Kabel an den Anschluss REMOTE2 anschließen, funktioniert die Fernbedienung nicht.

  • Seite 29: Aufstellen Des Projektors Und Anschließen Der Geräte

    2. Aufstellen des Projektors und Anschließen der Geräte Aufstellen des Projektionsschirms und des Projektors In diesem Abschnitt wird kurz beschrieben, wie der Projektor, die Bild- und Audioquellen angeschlossen werden. Der Projektor ist sehr einfach einzurichten und zu benutzen. Bevor Sie damit anfangen, müssen Sie: •...

  • Seite 30: Auswählen Des Aufstellorts

    2. Aufstellen des Projektors und Anschließen der Geräte Auswählen des Aufstellorts Die Auswahl des richtigen Aufstellorts garantiert eine optimale Leistung und eine längere Lebensdauer des Geräts. Beachten Sie beim Aufstellen des Projektors die folgenden Hinweise: • Der Tisch oder das Gestell, auf den/das der Projektor aufgestellt werden soll, muss eben und stabil sein.

  • Seite 31: Aufsetzen Und Entfernen Eines Optionalen Objektivs

    2. Aufstellen des Projektors und Anschließen der Geräte Aufsetzen und Entfernen eines optionalen Objektivs ACHTUNG: • Der Projektor und das Objektiv enthalten Präzisionsteile und dürfen deshalb keinen Erschütterungen und keinem Druck ausgesetzt werden. • Beim Versand des Projektors mit einem optionalen Objektiv müssen Sie vorher das Objektiv entfernen.
  • Seite 32 2. Aufstellen des Projektors und Anschließen der Geräte Drücken Sie die OBJEKTIVENTRIEGEL UNGSTASTE vollständig herunter, und drehen Sie das Objektiv entgegen dem Uhrzeigersinn. Dadurch löst sich das Objektiv heraus. Hinweis: Wenn Sie auf die OBJEKTIVENTRIEGE LUNGSTASTE drücken, sich aber das Objektiv nicht herausdrehen lässt, wurde das Objektiv...

  • Seite 33: Aufsetzen Des Neuen Objektivs

    2. Aufstellen des Projektors und Anschließen der Geräte ACHTUNG: Nehmen Sie erst den Objektivschutz von der Rückseite des Objektivs ab, bevor Sie es auf den Projektor aufsetzen. Anderenfalls kann der Projektor beschädigt werden. Aufsetzen des neuen Objektivs Setzen Sie das Objektiv so ein, dass sich der Pfeil oben befindet.

  • Seite 34: Aufsetzen Des Neuen Objektivs Mit Der Diebstahlschutzschraube

    2. Aufstellen des Projektors und Anschließen der Geräte Aufsetzen des neuen Objektivs mit der Diebstahlschutzschraube Mit der Diebstahlschutzschraub e schützt das Objektiv vor Diebstahl. Ziehen Sie die mitgelieferte Diebstahlschutz schraube fest, die sich vorne unten am Gerät befindet.

  • Seite 35: Projektionsabstand Und Größe Des Projektionsbilds

    2. Aufstellen des Projektors und Anschließen der Geräte Projektionsabstand und Größe des Projektionsbilds Beispiel NP08ZL: Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, um so größer ist das Bild. Die minimale diagonale Bildgröße beträgt ca. 1 m (40"), wenn der Projektor etwa 1,7 m (65") von der Wand oder dem Projektionsschirm entfernt ist.
  • Seite 36 914,9 - 1827,2 23,24 - 46,41 1801,2 - 3400,0 45,75 - 86,36 Lassen Sie den Projektor von einem Fachmann an der Decke installieren. Weitere Informationen erhalten Sie bei Ihrem NEC-Händler. Es wird nicht empfohlen, den Projektor selbst zu installieren. Stellen Sie den Projektor auf eine stabile, ebene Unterlage. Wenn der Projektor herunterfällt, kann das Gerät beschädigt werden.

  • Seite 37: Auswechseln Des Farbrads

    2. Aufstellen des Projektors und Anschließen der Geräte Auswechseln des Farbrads Der NP4000-Projektor ist mit einem 4-Segmente-Farbrad ausgestattet. Ein weiteres 6-Segmente-Farbrad ist enthalten. Führen Sie zum Auswechseln des Farbrads (es befindet sich unter dem Lampenfach neben der Lampe 1) die folgenden Schritte aus.
  • Seite 38 2. Aufstellen des Projektors und Anschließen der Geräte Lösen Sie die Schrauben des 4- Segmente-Farbrads. Heben Sie das Farbrad in der angezeigten Richtung heraus. Setzen Sie das 6- Segmente-Farbrad ein.
  • Seite 39 2. Aufstellen des Projektors und Anschließen der Geräte Befestigen Sie die Schrauben. Setzen Sie die Abdeckung des Farbradfachs wieder auf, und schrauben Sie es fest. Richten Sie die Abdeckung des Lampenfachs (A) an der Pfeilmarkierung des Gehäuses aus, und schieben Sie sie in ihre Position.

  • Seite 40: Anschließen Der Geräte

    Laptop verwenden, können Sie die externe Anzeige durch Drücken bestimmter Funktionstasten aktivieren/deaktivieren. Normalerweise wird dazu die Fn- Taste zusammen mit einer der 12 Funktionstasten gedrückt. Das ist bei NEC-Laptops z. B. Fn + F3, während Dell die Tastenkombination Fn + F8 verwendet, um zwischen den externen Anzeigen zu wechseln.
  • Seite 41 2. Aufstellen des Projektors und Anschließen der Geräte 2. Schalten Sie den Projektor an, und wählen Sie aus dem Menü eine der Anschlussmöglichkeiten aus, bevor Sie den PC einschalten (siehe Auswählen einer Signalquelle auf Seite 37). 3. Schalten Sie den PC ein. Hinweis: Wenn Sie einen der obigen Schritte nicht ausführen, wird der digitale Ausgang der Grafikkarte nicht aktiviert, sodass kein Bild angezeigt wird.

  • Seite 42: Anschließen An Einen Externen Monitor

    2. Aufstellen des Projektors und Anschließen der Geräte Anschließen an einen externen Monitor Ein externer Monitor wird wie unten abgebildet an den RGB-Ausgängen an den Projektor angeschlossen (siehe Teil 4 Anschlussleiste auf Seite 11) Zum Audiosystem...

  • Seite 43: Anschließen Eines Dvd-Players Mit Component-Ausgang

    2. Aufstellen des Projektors und Anschließen der Geräte Anschließen eines DVD-Players mit Component-Ausgang Führen Sie zum Anschließen eines DVD-Players an den Projektor die folgenden Schritte aus. 1. Schließen Sie den DVD-Player wie unten abgebildet an den Projektor an, und schalten Sie dann den Player und den Projektor an. 2.

  • Seite 44: Anschließen Eines Videorecorders Oder Laser-Disc-Players

    2. Aufstellen des Projektors und Anschließen der Geräte Anschließen eines Videorecorders oder Laser-Disc-Players Die folgende Abbildung zeigt, wie ein Videorecorder oder Laser-Disc-Player angeschlossen wird. Hinweis: Weitere Informationen zu den Geräteanforderungen finden Sie in der Anleitung des Videorecorders oder Laser-Disc-Players. Wenn Sie einen S-Video- oder Videoanschluss für einen schnellen Vor- oder Rücklauf verwenden, ist es möglich, dass das Bild nicht richtig angezeigt wird.

  • Seite 45: Anschließen Des Mitgelieferten Netzkabels

    2. Aufstellen des Projektors und Anschließen der Geräte Anschließen des mitgelieferten Netzkabels Lesen Sie sich die folgenden Hinweise zum Anschließen des Netzteils an den Projektor durch. 1. Stellen Sie den Projektor auf. Siehe Auswählen des Aufstellorts auf Seite 19. 2. Stellen Sie sicher, dass der Netzschalter ausgeschaltet (O) ist. 3.

  • Seite 46: Projizieren Eines Bilds (Bedienungsgrundlagen)

    3. Projizieren eines Bilds (Bedienungsgrundlagen) Einschalten des Projektors Der Projektor befindet sich nun an seinem endgültigen Aufstellort, und das Netzkabel und alle anderen Kabel wurden angeschlossen. Nun ist es wichtig den Projektor richtig einzuschalten, um Schäden an den Komponenten und eine unnötige Abnutzung zu vermeiden.

  • Seite 47: Das Startfenster (Auswahl Der Menüsprache)

    3. Projizieren eines Bilds (Bedienungsgrundlagen) Das Startfenster (Auswahl der Menüsprache) Wenn der Projektor das erste Mal eingeschaltet wird, wird das Sprachenmenü angezeigt, in dem Sie die Standardsprache festlegen können. Wählen Sie mit der Taste ▲ oder ▼ des OSD-Menüs oder der Fernbedienung eine Sprache aus, und drücken Sie auf Enter.

  • Seite 48: Auswählen Einer Signalquelle

    3. Projizieren eines Bilds (Bedienungsgrundlagen) Auswählen einer Signalquelle Die Signalquelle kann auf dem Bedienfeld des Projektors oder mit der Fernbedienung ausgewählt werden. Führen Sie die nachfolgenden Schritte aus, um eine Signalquelle auszuwählen. Drücken Sie auf dem OSD-Bedienfeld oder auf der Fernbedienung auf Menü, um das Hauptmenü...

  • Seite 49: Einstellen Der Bildposition Und Bildgröße

    3. Projizieren eines Bilds (Bedienungsgrundlagen) Einstellen der Bildposition und Bildgröße Die Bildposition und Bildgröße können manuell mit den Objektivsteuertasten oder der Fernbedienung eingestellt werden. Führen Sie zum manuellen Einstellen der Bildposition die folgenden Schritte aus. Manuelles Einstellen der Bildposition Drücken Sie auf eine beliebige Richtung der Pfeiltasten, um das Linsenversatz-Fenster...

  • Seite 50: Einstellbereich Für Das Objektiv

    3. Projizieren eines Bilds (Bedienungsgrundlagen) Das Fenster Aspektrate wird angezeigt. Wählen Sie mit der Taste ▲ oder ▼ die gewünschte Bildgröße, und drücken Sie auf Enter. Klicken Sie abschließend auf Exit, um zum Projektionsbild zurückzukehren. Einstellbereich für das Objektiv In der folgenden Tabelle wird der Einstellbereich für das Objektiv aufgelistet. Er ist abhängig von den aufgeführten Bedingungen.

  • Seite 51: Mit Der Fernbedienung

    3. Projizieren eines Bilds (Bedienungsgrundlagen) Mit der Fernbedienung Drücken Sie auf die the Lens-Shift-Taste, um das Linsenversatz-Fenster zum Einstellen des Objektivs aufzurufen. Drücken Sie auf die Richtungstasten, um das Bild in die entsprechende Richtung zu verschieben. Wenn Sie die Pfeiltasten loslassen, wird der Cursor wieder zentriert.

  • Seite 52: Einstellen Der Projektorhöhe

    3. Projizieren eines Bilds (Bedienungsgrundlagen) Einstellen der Projektorhöhe Um die Höhe des Projektors zu erhöhen, drehen Sie im Uhrzeigersinn an den Einstellfüßen. Um die Höhe des Projektors zu verringern, heben Sie den Projektor etwas an, und drehen Sie entgegen dem Uhrzeigersinn an den Einstellfüßen.

  • Seite 53: Automatisches Optimieren Eines Rgb-Bilds

    3. Projizieren eines Bilds (Bedienungsgrundlagen) Automatisches Optimieren eines RGB-Bilds Einstellen des Bilds mit der automatischen Einstellfunktion Führen Sie zum automatischen Optimieren des RGB-Bilds die folgenden Schritte aus. Drücken Sie auf die Taste Auto ADJ auf der Fernbedienung (siehe Teil 27, Fernbedienung auf Seite 13), um ein RGB-Bild automatisch zu optimieren.

  • Seite 54: Einstellen Der Lautstärke

    3. Projizieren eines Bilds (Bedienungsgrundlagen) Einstellen der Lautstärke Die Lautstärke kann auf dem Bedienfeld des Projektors oder mit der Fernbedienung eingestellt werden. Führen Sie die folgenden Schritte aus. Drücken Sie auf die Tasten Lautstärke +/- der Fernbedienung, oder auf dem OSD-Bedienfeld auf der Auswahltaste die Links- und Rechts-Taste.

  • Seite 55: Ausschalten Des Projektors

    3. Projizieren eines Bilds (Bedienungsgrundlagen) Ausschalten des Projektors Es ist wichtig, den Projektor auf die richtige Weise auszuschalten, um das Gerät nicht zu beschädigen und um eine unnötige Abnutzung zu vermeiden. • Trennen Sie das Netzkabel des Projektors nicht bei laufendem Gerät vom Stromnetz.

  • Seite 56: Über "Direct Power Off

    3. Projizieren eines Bilds (Bedienungsgrundlagen) Über "Direct Power Off" Der Projektor verfügt über eine Direktabschaltfunktion mit der Bezeichnung "Direct Power Off". Mit dieser Funktion kann der Projektor (auch während des Betriebs) mit einer Steckerleiste mit Schalter ausgeschaltet werden. Hinweis: Verwenden Sie die Direktausschaltfunktion erst, wenn der Projektor mindestens 20 Minuten land gelaufen ist und bereits ein Bild angezeigt wird.

  • Seite 57: Praktische Funktionen

    4. Praktische Funktionen Ausschalten von Bild und Ton Das Projektionsbild und der Ton können mit der Fernbedienung vorübergehend ausgeschaltet werden. Diese Funktion ist nützlich für Pausen oder kurze Unterbrechungen in einer Präsentation. Führen Sie zum Ausschalten des Bilds und Tons die folgenden Schritte aus.

  • Seite 58: Manuelles Einstellen Von Fokus/Zoom

    4. Praktische Funktionen Manuelles Einstellen von Fokus/Zoom Die Bildschärfe und der Zoom können manuell mit den Focus/Zoom-Tasten des Bedienfelds oder mit der Fernbedienung eingestellt werden. Führen Sie zum Einstellen der Bildschärfe und des Zooms die folgenden Schritte aus. Einstellen mit dem OSD-Bedienfeld Drücken Sie auf dem Bedienfeld des Projektors auf die Taste Focus oder...

  • Seite 59: Ändern Des Lampenmodus

    4. Praktische Funktionen Ändern des Lampenmodus Der Projektor stellt die zwei Lampenmodi Normal und Eco zur Verfügung. Der Modus Normal wird für die tägliche Standardprojektion benötigt, während bei Eco Strom gespart und die Lampenlebensdauer verlängert wird. Führen Sie zum Ändern des Lampenmodus die folgenden Schritte aus.

  • Seite 60: Ändern Des Lampenmodus Mit Der Fernbedienung

    4. Praktische Funktionen Ändern des Lampenmodus mit der Fernbedienung Drücken Sie auf der Fernbedienung auf die Taste Lamp Mode, um das Lampenmodus-Menü aufzurufen. Wählen Sie im Fenster Lampenmodus mit der Taste ▲ oder ▼ die Option Normal oder Eco. Verschieben Sie den Cursor auf OK, und drücken Sie auf Enter.

  • Seite 61: Aufrufen Wichtiger Informationen

    4. Praktische Funktionen Aufrufen wichtiger Informationen Drücken Sie auf der Fernbedienung auf die Taste HELP, um das Informationsfenster aufzurufen. Wählen Sie mit der Taste ◄ oder ► eine Registerkarte aus.

  • Seite 62: Einstellen Von Position/Takt

    4. Praktische Funktionen Einstellen von Position/Takt Die Position, der Takt, die Phase und die Trapezkorrektur können über das Bedienfeld des Projektors und mit der Fernbedienung eingestellt werden. Führen Sie zum manuellen Durchführen der Trapezkorrektur die folgenden Schritte aus. Einstellen von Position/Takt/Phase mit dem OSD-Bedienfeld Drücken Sie auf die Taste Menu, um das Hauptmenü...

  • Seite 63: Ausführen Der Trapezkorrektur Mit Der Fernbedienung

    4. Praktische Funktionen Ausführen der Trapezkorrektur mit der Fernbedienung WICHTIG: Stellen Sie den Projektor beim Ausführen der Trapezkorrektur in die folgende Position. • Horizontal: auf die Objektivmitte einstellen • Vertikal: auf die maximale Höhe einstellen Drücken Sie auf die Taste Keystone, um das Trapezkorrektur-Fenster aufzurufen.
  • Seite 64 4. Praktische Funktionen INSTELLUNG ORIZONTAL ERTIKAL Trapezkorrektur Max. ca. +/– 35° Max. ca. +/– 40° Unter den folgenden Bedingungen wird der maximale Winkel erreicht: Es wird ein NP08ZL-Objektiv verwendet. Wenn das Objektiv mit Linsenversatz bei H auf Mitte und bei V auf 0,5 eingestellt wird.

  • Seite 65: Schützen Des Projektors Vor Unberechtigtem Zugriff

    4. Praktische Funktionen Schützen des Projektors vor unberechtigtem Zugriff Der Projektor hat eine integrierte Sicherheitsfunktion, mit der das OSD-Bedienfeld und die Fernbedienung gesperrt werden. Die Sicherheitsfunktion hat keinen Standardkennschlüssel. Beim ersten Aktivieren des Sicherheitsfunktion muss ein Kennschlüssel festgelegt werden. Sperren des Projektors Führen Sie zum Einrichten eines Sicherheitskennschlüssels die folgenden Schritte aus.
  • Seite 66 4. Praktische Funktionen Sie werden aufgefordert, die Sicherheitsfunktion zu aktivieren. Wählen Sie OK, und drücken Sie dann auf Enter. Wählen Sie mit der Taste ▼die Option An. Das Kennschlüsselfenster wird aufgerufen. Geben Sie mit den Tasten ▲▼◄► einen Kennschlüssel ein, der zwischen 4 und 10 Zeichen lang ist.

  • Seite 67: Entsperren Des Projektors

    4. Praktische Funktionen Entsperren des Projektors Führen Sie zum Entsperren des Projektors die folgenden Schritte aus. Wenn der Projektor während des Betriebs oder beim Anschalten gesperrt wurde, erscheint eine entsprechende Meldung. Um den Projektor zu entsperren, drücken Sie auf dem Bedienfeld oder auf der Fernbedienung auf Menu.

  • Seite 68: Sichern Des Projektors Mit Einem Sicherheitsschloss

    Sicherheitssystem von Kensington. Wenn Sie Hinweise haben, wenden Sie sich an: Kensington, 2853 Campus Drive, San Mateo, CA94403, U.S.A. Tel: 800-535- 4242, http://www.Kensington.com. Die Sicherheitskette Neben dem Schutz mit einem Kennschlüssel und dem Kensington-Schloss können Sie den NP4000 auch mit einer Sicherheitskette schützen. Siehe folgende Abbildung.

  • Seite 69: Das Osd-Menü

    5. Das OSD-Menü Arbeiten in den Menüs Der Projektor verfügt über ein Bildschirmmenü (OSD-Menü), mit dem das Bild eingestellt und verschiedene Einstellungen vorgenommen werden können. Navigieren durch das OSD-Menü Mit den Kursortasten auf der Fernbedienung und mit den Tasten auf dem Projektor kann durch das OSD navigiert oder die Einstellungen im OSD können abgeändert werden.
  • Seite 70 5. Das OSD-Menü Bewegen Sie sich mit der Taste ◄ oder ► durch die Untermenüs. Wählen Sie mit der Taste ▲ oder ▼ einen Menüeintrag aus, und ändern Sie mit der Taste ◄ oder ► die Einstellung. Drücken Sie auf Enter, um die neue Einstellung zu bestätigen.

  • Seite 71: Menüaufbau

    5. Das OSD-Menü Menüaufbau Die Standardeinstellungen sind grau markiert. ENÜ INTRAG Quelle Computer 1, Computer 2, Computer 3, Component, Video, S-Video Einstellen Bild Voreinstellung Hell/Präsentation/Video/Film/Grafik/sRGB Hell/Präsentation/ Detaileinstellungen Allgemein Referenz Video/Film/Grafik/sRGB Gamma- Dynamisch/Natürlich/Schwarz korrektur Detail Farb- 5000K/6500K/7800K/ temperatur 8500K/9300K/10500K BrilliantColor Weiß- Helligkeit R abgleich Helligkeit G...
  • Seite 72 5. Das OSD-Menü ENÜ INTRAG Vorwärts & Tisch/Rückwärts & Decke/Rückwärts & Tisch/Vorwärts Installations Richtung & Decke Kommunikationsges 4800bps/9600bps/19200bps/38400bps chwindigkeit Menüfarb- Farbe/Monochrom auswahl Anzeigedauer Manuell/Auto 5s/Auto 15s/Auto 45s Hintergrund Blau/Schwarz/Logo Sicherheit Aus/An Bedienfeldsperre Aus/An DynamicBlack Aus/An Fernbedienungssensor Vorne/Hinten, Vorne, Hinten LAN-Einstellungen DHCP Aktivieren/Deaktivieren IP-Adresse...

  • Seite 73: Menüeinträge

    5. Das OSD-Menü Menüeinträge Einige Menüs und Fenster enthalten viel Informationen in einem kleinen Bereich. Richten Sie sich nach der folgenden Anleitung, um einfacher durch die verschiedenen Optionen zu navigieren. Menü- und Dialogfenster enthalten normalerweise die folgenden Elemente: UMMER LEMENT ESCHREIBUNG Titel Hier wird der Menütitel angezeigt.

  • Seite 74: M Enü Q Uelle - B Eschreibung Und F Unktionen

    5. Das OSD-Menü Menü Quelle - Beschreibung und Funktionen Im Menü Quelle werden alle unterstützten Signalquellen angezeigt. Wählen Sie aus dem Menü mit der Taste ▲ oder ▼ die gewünschte Signalquelle aus, und drücken Sie zum Bestätigen auf Enter. LEMENT ESCHREIBUNG Hier wählen Sie die Signalquelle aus, die an den Anschluss Computer 1 angeschlossen ist...

  • Seite 75: M Q M E Bild

    5. Das OSD-Menü Menü Einstellen - Beschreibung und Funktionen Im Menü Einstellen werden allgemeine Einstellungen für den Projektor wie Schärfe, Overscan oder Farbmatrix vorgenommen. Im Menü Einstellen sind drei Registerkarten verfügbar, Bild, Bildoptionen und Video. Bild Im Menü Bild können die Bildeinstellungen geändert werden. Es wird über das Menü Einstellen erreicht.

  • Seite 76: Menü Bildoptionen

    5. Das OSD-Menü Menü Bildoptionen Im Menü Bildoptionen werden solche Bildoptionen wie die Bildposition oder die Aspektrate eingestellt. Im Menü Einstellen können Sie auf das Menü Bildoptionen zugreifen. In der folgenden Tabelle werden alle Funktionen mit einer Beschreibung und den Standardeinstellungen aufgeführt.
  • Seite 77 5. Das OSD-Menü Aspektrate Mit der Aspektrate wird das Seitenverhältnis des Bilds geändert. 4:3 – Standard-TV-Bildschirm (4:3), vier Einheiten Breite zu drei Einheiten Höhe, unabhängig von der Größe des Projektionsschirms. 16:9 – Ein Breitbildverhältnis für Video. Schneiden – Das Bild wird beschnitten. Nativ –...

  • Seite 78: Menü Video

    5. Das OSD-Menü Menü Video Im Menü Video werden Bildoptionen wie Deinterlace und Telecine eingestellt. Im Menü Einstellen können Sie auf das Menü Video zugreifen. In der folgenden Tabelle werden alle Funktionen mit einer Beschreibung und den Standardeinstellungen aufgeführt. Unter Tabelle folgt eine...

  • Seite 79: Rauschunterdrückung

    5. Das OSD-Menü Rauschunterdrückung Wählen Sie die erforderliche Stufe der Rauschunterdrückung. Bereich: Aus/Niedrig/Mittel/Hoch 3D Y/C-Trennung Die 3D Y/C-Trennung sorgt dafür, dass das Composite-Signal in das Y-Signal (Helligkeit) und das C-Signal (Farbe) getrennt wird, so dass ohne überlappende Farben (Regenbogeneffekt) klarere und schärfere Bilder entstehen. Stellen Sie die 3D Y/C-Trennung An oder Aus.
  • Seite 80 5. Das OSD-Menü Farbmatrix Eine Farbmatrix definiert den Anteil der drei Farben R (rot), G (grün) und B (blau) in einem einzelnen Punkt des Farbraums. Wählen Sie eine der folgenden: Auto – Die Farbmatrix wird automatisch gewählt. RGB – Die Farbmatrix wird für die Wiedergabe eines PC-Monitors oder von Fotos auf RGB eingestellt.

  • Seite 81: Menü Detaileinstellungen - Beschreibung Und Funktionen

    5. Das OSD-Menü Menü Detaileinstellungen - Beschreibung und Funktionen Im Menü Detaileinstellungen können Sie Grundeinstellungen und erweiterte Farbeinstellungen wie Gammakorrektur, Farbkontrast und Farbkorrektur vornehmen. Allgemein In der Registerkarte Allgemein können Sie Einstellungen wie Gammakorrektur und Farbtemperatur ändern. Die Registerkarte Allgemein erreichen Sie über das Menü Detaileinstellungen.

  • Seite 82: Gammakorrektur

    5. Das OSD-Menü Referenz Mit dem Reference-Modus kann der Projektor zwischen Signalquellen wie Filme, PC- Bilder oder Video-Standbilder unterscheiden. Wählen Sie eine der folgenden Einstellungen: Hell – Für hell erleuchtete Räume. Präsentation – Für Präsentationszwecke. Video – Für die Videoprojektion. Film –...

  • Seite 83: Weißabgleich

    5. Das OSD-Menü Weißabgleich Mit dem Weißabgleich kann der Projektor verschiedene Lichtfarben ausgleichen, die von unterschiedlichen Lichtquellen ausgehen. In der folgenden Tabelle werden alle Funktionen mit einer kurzen Beschreibung aufgeführt. LEMENT ESCHREIBUNG Helligkeit R Legen Sie den Wert Helligkeit R fest, um rote Lichtquellen auszugleichen. Legen Sie den Wert Helligkeit G fest, um grüne Lichtquellen Helligkeit G auszugleichen.

  • Seite 84: Farbkorrektur

    5. Das OSD-Menü Farbkorrektur Auf der Registerkarte Farbkorrektur können Sie Farbwerte eines Bildes einstellen, um unerwünschte Effekte zu entfernen, Farben oder Eigenschaften aufzubessern oder bestimmte Farben hinzuzufügen. In der folgenden Tabelle werden alle Funktionen mit einer kurzen Beschreibung aufgeführt. LEMENT ESCHREIBUNG Erhöhen oder verringern Sie mit der Taste ◄...

  • Seite 85: Menü Setup 1 - Beschreibung Und Funktionen

    5. Das OSD-Menü Menü Setup 1 - Beschreibung und Funktionen Im Menü Setup 1 werden die am meisten verwendeten Einstellungen vorgenommen, die zum Einrichten des Projektors und für die allgemeine Bildausgabe erforderlich sind. Im Menü Setup 1 sind die drei Registerkarten Allgemein, Installation und Option verfügbar. Allgemein Die Registerkarte Allgemein enthält allgemeine Optionen wie Lampenmodus und OSD- Sprache.
  • Seite 86 5. Das OSD-Menü Keystone Mit dieser Option kann die Trapezverzerrung des Projektionsbilds korrigiert werden. Wählen Sie mit der Taste ▲oder▼ die Option Horizontal oder Vertikal, und stellen Sie dann mit der Taste ◄ oder ► das Projektionsbild so ein, wie erforderlich. Lampenmodus Wählen Sie im Lampenmodusfenster die Option Normal oder Eco.

  • Seite 87: Menümodus

    5. Das OSD-Menü Lampenintervall Das Lampenintervall legt fest, nach welcher Zeit die Lampen gewechselt werden, wenn nicht die Option Beide festgelegt ist. Wählen Sie eine der folgenden Einstellungen: Aus, 1 Woche, 4 Wochen, 2000H Menümodus Legen Sie den Menümodus fest. Wählen Sie eine der folgenden Einstellungen: Basismenü...
  • Seite 88 5. Das OSD-Menü Sprache Wählen Sie eine Sprache für das OSD-Menü aus. Wählen Sie eine der folgenden Einstellungen: Englisch Deutsch Französisch Italienisch Spanisch Schwedisch Japanisch Vereinfachtes Chinesisch...

  • Seite 89: Installation

    5. Das OSD-Menü Installation Registerkarte Installation sind Menüoptionen verschiedene Installationsmöglichkeiten wie Richtung und Fernbedienungssensormodus enthalten. Sie ist über das Menü Setup 1 zu erreichen. In der folgenden Tabelle werden alle Funktionen mit einer kurzen Beschreibung aufgeführt. LEMENT ESCHREIBUNG Wählen Sie je nach Aufstellart des Projektors eine von vier Richtung Installationsrichtungen aus (siehe Seite 79).
  • Seite 90 5. Das OSD-Menü LEMENT ESCHREIBUNG Schalten Sie die Bedienfeldsperre An/Aus. Hinweis: Die Bedienfeldsperre hat keine Auswirkung auf die Bedienfeldsperre Funktionen der Fernbedienung. Wenn das Bedienfeld gesperrt ist, müssen Sie etwa 10 Sekunden lang auf die Taste Exit drücken. Die Bedienfeldsperre wird dann ausgeschaltet. Mit DynamicBlack wird der Schwarzwert des Projektors DynamicBlack verbessert.

  • Seite 91: Kommunikationsgeschwindigkeit

    5. Das OSD-Menü Desktop front Ceiling rear Desktop rear Ceiling front Kommunikationsgeschwindigkeit Wählen Sie Kommunikationsgeschwindigkeit, um die Baudrate der Verbindung festzulegen. Hinweis: Bei längeren Kabeln sind niedrigere Einstellungen erforderlich. Wählen Sie eine der folgenden Einstellungen: 4800bps 9600bps 19200bps 38400bps Menüfarbauswahl Wählen Sie für die Menüfarbe einen Farbmodus aus.
  • Seite 92 5. Das OSD-Menü Farbe Monochrom Anzeigedauer Hier wird die Anzeigedauer des Menüs eingestellt. Wählen Sie eine der folgenden Einstellungen: Manuell – Das Menü wird so lange angezeigt, bis ein zweites Mal auf die Taste Menu gedrückt wird. Auto 5 Sek. – Das Menü wird 5 Sekunden lang angezeigt. Auto 15 Sek.
  • Seite 93 5. Das OSD-Menü Hintergrund Mit der Option Hintergrund haben Sie die Möglichkeit, einen blauen oder schwarzen Hintergrund einzustellen, wenn kein Signal eingeht. Der Standard-Hintergrund ist blau. Wählen Sie eine der folgenden Einstellungen: Blau Schwarz Logo Sicherheit Siehe Schützen des Projektors vor unberechtigtem Zugriff auf Seite 54. Bedienfeldsperre Hier wird die Bedienfeldsperre ein-/ausgeschaltet.

  • Seite 94: Fernbedienungssensor

    5. Das OSD-Menü Fernbedienungssensor Hier wird die Reichweite der kabellosen Fernbedienung eingestellt. Wählen Sie eine der folgenden Einstellungen: Vorne/Hinten Vorne Hinten LAN-Einstellungen Siehe LAN-Einstellungen auf Seite 85. Standby-Modus Zwei Standby-Modi sind verfügbar: Normal und Strom sparen. Im Stromsparmodus wird der Projektor ins Standby versetzt, sodass weniger Strom als beim Modus Normal verbraucht wird.
  • Seite 95 5. Das OSD-Menü Hinweis: Wenn der Stromsparmodus aktiv ist, sind die HTTP-Serverfunktionen nicht verfügbar. Wenn der Stromsparmodus aktiv ist, ist die MONITOR OUT-Funktion nicht verfügbar. Wenn der Stromsparmodus aktiv ist, sind der PC-Bedienungsanschluss und der LAN-Modus nicht verfügbar. Bei PC-Steuerung und LAN-Modus des Projektors wird empfohlen, den Projektor im Normal-Modus zu belassen.

  • Seite 96: Lan-Einstellungen

    5. Das OSD-Menü LAN-Einstellungen Die Registerkarte LAN-Einstellungen erreichen Sie über die Registerkarte Setup 1/Installation, und sie enthält die allgemeinen LAN-Einstellungen. In der folgenden Tabelle werden alle Funktionen mit einer Beschreibung und den Standardeinstellungen aufgeführt. LEMENT ESCHREIBUNG DHCP Wählen Sie entweder eine statische IP oder DHCP-IP. IP-Adresse Hier wird die IP-Adresse angezeigt.

  • Seite 97: Optionen

    5. Das OSD-Menü Optionen Auf der Registerkarte Optionen sind sonstige Einstellungen für die Einrichtung des Geräts vorgesehen. Dazu gehören die Stromverwaltung, und die Auswahl der Standardsignalquelle. Die Registerkarte ist über das Menü Setup 1 zu erreichen. In der folgenden Tabelle werden alle Funktionen mit einer Beschreibung und den Standardeinstellungen aufgeführt.
  • Seite 98 5. Das OSD-Menü LEMENT ESCHREIBUNG Legen Sie das Farbsystem für den Video- und S-Video-Eingang fest. Farbsystem Bereich: Auto/NTSC/PAL/SECAM Aktivieren Sie diese Option, damit eine Meldung angezeigt wird, wenn Filtermeldung der Filter ausgewechselt werden muss. Bereich: Aus, 100[H], 200[H], 500[H], 1000[H] Autostart Mit der Autostartfunktion wird der Projektor automatisch gestartet, wenn das Netzkabel an eine Netzsteckdose angeschlossen wird und der Netzschalter eingeschaltet ist.

  • Seite 99: Lüftermodus

    5. Das OSD-Menü Wählen Sie eine der folgenden Einstellungen: 5 Minuten 10 Minuten 20 Minuten 30 Minuten Screen-Trigger Wenn die Screen-Trigger-Funktion eingeschaltet ist, wird der Projektionsschirm beim Einschalten des Projektors automatisch nach unten bewegt. Beim Ausschalten des Projektors sendet Projektor kein Niederspannungssignal mehr...

  • Seite 100: Filtermeldung

    5. Das OSD-Menü Letze – Hier wird die zuletzt benutzte Signalquelle verwendet. Auto – Die Standard-Signalquelle wird automatisch ermittelt. Computer1/2/3 – Die an die Anschlüsse Computer1, 2 oder 3 angeschlossenen Geräte werden als Signalquelle verwendet. Component – Das letzte am Component-Anschluss angeschlossene Gerät wird als Signalquelle verwendet.

  • Seite 101: Menü Informationen - Beschreibung Und Funktionen

    5. Das OSD-Menü Menü Informationen - Beschreibung und Funktionen Im Menü Informationen sind nur Fenster mit Informationen enthalten. Es gibt vier Registerkarten im Menü Informationen. Nutzungsdauer Die Registerkarte Nutzungsdauer enthält Informationen über die Dauer der Lampennutzung und die verbleibende Lampenlebensdauer. In der folgenden Tabelle werden alle Einträge mit einer kurzen Beschreibung aufgeführt.

  • Seite 102: Signalquelle

    5. Das OSD-Menü Signalquelle In der Registerkarte Signalquelle wird eine Übersicht über die unterschiedlichen Signalquellen und die Frequenzwerte gegeben. In der folgenden Tabelle werden alle Einträge mit einer kurzen Beschreibung aufgeführt. LEMENT ESCHREIBUNG Hier wird der Eingangsanschluss angezeigt, der gerade benutzt wird Eingangsanschluss (siehe Standard-Signalquelle auf Seite 88).

  • Seite 103: Lan

    5. Das OSD-Menü Auf der Registerkarte LAN werden die zuvor festgelegten LAN-Einstellungen angezeigt (siehe LAN-Einstellungen auf Seite 85).

  • Seite 104: Version

    5. Das OSD-Menü Version Auf der Registerkarte Version werden alle Versions- und Produktdetails zum Projektor und der verwendeten Software angegeben. In der folgenden Tabelle werden alle Einträge mit einer kurzen Beschreibung aufgeführt. LEMENT ESCHREIBUNG Produkt Hier wird die Produkt-ID angegeben. Seriennummer Hier wird die Seriennummer des Projektors angegeben.

  • Seite 105: Menü Zurücksetzen - Beschreibung Und Funktionen

    5. Das OSD-Menü Menü Zurücksetzen - Beschreibung und Funktionen Es kann vorkommen, dass das Gerät auf die Standardeinstellungen zurückgesetzt werden muss, z. B. zu Demonstrationszwecken oder wenn ein Teil ausgewechselt wurde. Das Menü Zurücksetzen enthält Optionen, mit denen die Einstellungen auf die Standardwerte zurückgesetzt werden können.

  • Seite 106: Warten Des Projektors

    6. Warten des Projektors Reinigen des Projektors Reinigen des Gehäuses Führen Sie zum Reinigen des Projektors folgende Schritte aus. 1. Wischen Sie den Staub mit einem sauberen und leicht befeuchteten Tuch ab. 2. Geben Sie etwas Wasser und ein mildes Reinigungsmittel auf das Tuch (z. B. Geschirrspüler), und wischen Sie das Gehäuse ab.

  • Seite 107: Reinigen Der Filter

    6. Warten des Projektors Reinigen der Filter Im Projektor sind drei Filter eingebaut, um Staub und Schmutzpartikel abzuhalten. Sie sollten nach 500 Betriebsstunden gereinigt werden. In staubigen Umgebungen wird empfohlen, die Filter häufiger zu reinigen. Wenn ein Filter schmutzig oder verstopft ist, kann sich der Projektor überhitzen.
  • Seite 108 6. Warten des Projektors Der hintere Filter wird wie abgebildet gereinigt. Wenn Sie die Filter gereinigt haben, müssen sie die Filterbetriebsstunden bei der Option Filterstunden löschen zurücksetzen (siehe Abschnitt Menü Zurücksetzen - Beschreibung und Funktionen auf Seite 94). Hinweis: Wenn der Projektor ohne Filter betrieben wird, kann sich im Innern Schmutz und Staub ansammeln, was zu einer Betriebsstörung führen kann.

  • Seite 109: Auswechseln Verbrauchter Teile

    6. Warten des Projektors Auswechseln verbrauchter Teile Während der normalen Benutzung nutzen sich bestimmte Teile ab, was zu einer verringerten Leistung führt. Im Folgenden wird beschrieben, wie die verschiedenen abnutzbaren Teile schnell und sicher ausgewechselt werden. Bevor Sie die Teile auswechseln, müssen Sie Folgendes beachten: •...
  • Seite 110 6. Warten des Projektors Heben Sie den Schaumstoff aller drei Filter in der angezeigten Richtung an. Nehmen Sie ihn vollständig von der Filterabdeckung ab, und entsorgen Sie ihn. Setzen Sie einen neuen Schaumstoff ein, und drücken Sie ihn fest. Setzen Sie die Filterabdeckungen wieder ein, und schieben Sie sie in die angezeigte...

  • Seite 111: Auswechseln Der Lampen

    6. Warten des Projektors Auswechseln der Lampen Wenn eine Lampe das Ende ihrer Lebensdauer erreicht hat, wird die folgende Meldung angezeigt. Wechseln Sie dann die Lampe aus. Die Projektionslampen müssen ausgewechselt werden, wenn sie ausgebrannt sind. Sie dürfen nur durch Lampen ersetzt werden, die vom Hersteller empfohlen sind. Wenden Sie sich dabei an Ihren Fachhändler.
  • Seite 112 6. Warten des Projektors Führen Sie zum auswechseln der Lampen die folgenden Schritte aus. Lösen Sie die Schraube der Lampenfachabdeckung (A), und nehmen Sie die Abdeckung wie abgebildet ab (B). Lösen Sie die zwei Schrauben (A) des Lampenmoduls. Klappen Sie den Griff des Lampenmoduls in der angezeigten Richtung hoch(B).

  • Seite 113: Zurücksetzen Des Lampenstundenzählers

    6. Warten des Projektors Zurücksetzen des Lampenstundenzählers Nach dem Auswechseln der Lampen müssen die Lampenstundenzähler auf Null rückgesetzt werden. Dazu müssen Sie wie folgt vorgehen: Drücken Sie auf dem OSD- Bedienfeld oder auf der Fernbedienung auf Menu, um das Hauptmenü aufzurufen.

  • Seite 114: Anhang

    7. Anhang Arbeiten mit dem optionalen Remote-Mausempfänger (NP01MR) Mit dem optionalen Remote-Mausempfänger können Sie die Mausfunktionen des Computers mit der Fernbedienung steuern. Diese Funktion ist sehr praktisch, um durch die mit dem Computer erstellten Präsentationen zu klicken. Anschließen der Remote-Maus an den Computer Wenn Sie die Remote-Maus-Funktion verwenden möchten, müssen Sie den Mausempfänger an den Computer anschließen Der Mausempfänger kann direkt an den USB-Anschluss (Typ A) des Computers angeschlossen werden.

  • Seite 115: Anschließen An Den Usb-Anschluss

    7. Anhang Anschließen an den USB-Anschluss Der Mausempfänger kann nur mit den Betriebssystemen Microsoft Windows 98/Me/XP*/2000 PC und Mac OS X 10.0.0 oder neueren Versionen verwendet werden. Hinweis: Wenn der Maus-Cursor sich bei Windows XP nicht richtig bewegt, gehen Sie so vor: Löschen Sie im Dialogfeld "Eigenschaften von Maus"...

  • Seite 116: Fehlersuche

    7. Anhang Fehlersuche Bedeutung der Anzeigelampen Der Projektor verfügt über verschiedene Anzeigelampen, die Aufschluss über Installationsfehler und bei Problemen mit Teilen des Geräts geben. Die LED-Anzeigen an der Oberseite des Projektors zeigen den Status des Betriebszustands, der Lampen 1 und 2 sowie die allgemeine Betriebsreihenfolge des Projektors mit der Statusanzeige- LED an (siehe OSD-Bedientasten und Statusanzeige-LEDs auf Seite 9).
  • Seite 117 7. Anhang Die Lampen-LEDs LED- LED-S ROJEKTORSTATUS TATUS ROJEKTORSITUATION EUCHTFOLGE Lampe aus Lampe aus Lampe muss Ende der 0,5 Sek. lang an Blinkt rot ausgewechselt werden Lampenlebensdauer 0,5 Sek. lang aus (siehe Hinweise unten) Blinkt 1x rot 0,5 Sek. lang an FEHLER Keine Lampe (wiederholt)

  • Seite 118: Häufige Probleme Und Lösungsmöglichkeiten

    7. Anhang Häufige Probleme und Lösungsmöglichkeiten Diese Richtlinien sollen Hinweise zur Lösung von Problemen geben, die während dem Betrieb des Projektors auftreten können. Tritt das Problem weiter auf, wenden Sie sich bitte an den Händler. Häufig kann ein Problem auf so etwas Einfaches wie einen Wackelkontakt zurückgeführt werden.

  • Seite 119: Probleme Mit Dem Bild

    7. Anhang Probleme mit dem Bild Problem: Kein Bild auf dem Bildschirm 1. Prüfen Sie die Einstellungen des Notebooks oder PC. 2. Schalten Sie sämtliche Geräte aus und dann in der richtigen Reihenfolge wieder ein. Problem: Das Bild ist verschwommen 1.

  • Seite 120: Problem: Die Lampe Schaltet Sich Aus

    7. Anhang 3. Starten Sie den Projektor in der richtigen Reihenfolge neu, und prüfen Sie, ob die Betriebsanzeige-LED grün leuchtet. 4. Falls die Lampe gleich vor kurzem ausgewechselt wurde, versuchen Sie, die Lampenanschlüsse neu einzustellen. 5. Tauschen Sie das Lampenmodul aus. 6.

  • Seite 121: Prüfen Und Warten Des Projektors

    7. Anhang Prüfen und Warten des Projektors Falls Sie das Problem nicht selbst beheben können, sollten Sie den Projektor überprüfen und warten lassen. Verpacken Sie den Projektor in seinem Originalkarton. Beschreiben Sie das Problem und die Schritte, die Sie zur Beseitigung des Problems durchgeführt haben, und legen Sie beides in den Karton hinein.

  • Seite 122: Spezifikationen

    8. Spezifikationen Projektorspezifikationen In diesem Abschnitt werden die technischen Daten der Projektorleistung aufgeführt. Optische Spezifikationen LEMENT ESCHREIBUNG Projektionssystem -Einzelchip, 4-Segmente-Farbrad 1024 x 768 Pixel* (bis UXGA bei 60 Hz, bis SXGA+ bei Auflösung 60 Hz bei DVI-D) Lampe 260 W AC (230 W im Eco-Modus), Doppellampensystem 5200 Lumen** beim NP08ZL, Doppellampe (ca.

  • Seite 123: Elektrische Spezifikationen

    8. Spezifikationen Elektrische Spezifikationen LEMENT ESCHREIBUNG 1 analoger RGB (Mini D-Sub 15P), 1 analoger RGB R/Cr, G/Y, B/Cb, H, V (BNC x 5), 1 digitaler RGB (DVI-D 24P), 1 Component Y, Cb/Pb, Cr/Pr Eingänge (RCA x 3), 1 Component (Mini D-Sub 15P) zusammen mit COMPUTER 1 IN, 1 S-Video (Mini DIN 4P), 1 Video, 3 Stereo Mini Audio, 2 (L/R) RCA-Audio, 1 Fernbedienung (Stereo Mini)

  • Seite 124: Mechanische Spezifikationen

    8. Spezifikationen LEMENT ESCHREIBUNG 655 W bei Normal-Modus und Doppellampe/ 580W bei Eco- Modus und Doppellampe 350 W bei Normal-Modus und Einzellampe/ 315 W bei Eco- Stromverbrauch Modus und Einzellampe < 30 W im Standby-Modus Normal < 5 W im Standby-Modus Strom sparen Mechanische Spezifikationen LEMENT ESCHREIBUNG...

  • Seite 125: Bestimmungen

    Entspricht der EMC-Richtlinie (EN55022, EN55024, EN61000-3-2, EN61000-3-3) Entspricht der Niederspannungsrichtlinie (EN60950-1, TÜV GS-Geprüft) Weitere Informationen finden Sie unter: USA: http://www.necdisplay.com Europa: http://www.nec-display-solutions.com International: http://www.nec-pj.com/ Informationen zum optional erhältlichen Zubehör finden Sie auf unserer Website oder in unseren Informationsheften. Die Spezifikationen können ohne Ankündigung geändert werden.

  • Seite 126: Abmessungen Des Gehäuses

    8. Spezifikationen Abmessungen des Gehäuses...

  • Seite 127: Pin-Belegung Des 15-Poligen Mini D-Sub-Anschlusses

    8. Spezifikationen Pin-Belegung des 15-poligen Mini D-Sub-Anschlusses Signalstufen Videosignal: 0,7 Vp-p (Analog) Synchronisierungssignal: TTL-Stufe RGB-S UMMER IGNAL NALOG IGNAL Grün oder Sync bei Grün Blau Masse Masse Rot Masse Cr Masse Grün Masse Y Masse Blau Masse Cb Masse Keine Verbindung Synchr.-Signal Masse Keine Verbindung Bi-direktionale DATA (SDA)

  • Seite 128: Liste Der Kompatiblen Eingangssignale

    8. Spezifikationen Liste der kompatiblen Eingangssignale In der folgenden Liste werden die kompatiblen Signaltypen, ihre Auflösung und die Frequenz aufgeführt. Horizontal: 15, 31 bis 90 kHz Vertikal: 50 bis 85 Hz UFLÖSUNG REQUENZ REQUENZ IGNAL NTSC – – 15,73 60,00 –...
  • Seite 129 8. Spezifikationen UFLÖSUNG REQUENZ REQUENZ IGNAL VESA 1280 x 960 60,00 60,00 VESA 1280 x 1024 63,98 60,02 VESA 1400 x 1050 65,30 60,00 HDTV (1080i)(1125i) – 1920 x 1080 33,75 60,00 Interlace HDTV (1080i)(1125i) – 1920 x 1080 28,13 50,00 Interlace HDTV (720p)(750p) –...

  • Seite 130: Pc-Steuercodes Und Kabelverbindungen

    8. Spezifikationen PC-Steuercodes und Kabelverbindungen In der folgenden Tabelle werden die PC-Funktionen mit den dazugehörigen Datencodes aufgeführt. UNKTION ATENCODE GERÄT EINGESCHALTEN 02H 00H 00H 00H 00H 02H GERÄT AUSSCHALTEN 02H 01H 00H 00H 00H 03H SIGNALQUELLE COMPUTER 1 02H 03H 00H 00H 02H 01H 01H 09H SIGNALQUELLE COMPUTER 2 02H 03H 00H 00H 02H 01H 02H 0AH SIGNALQUELLE COMPUTER 3...
  • Seite 131 8. Spezifikationen PC-Steuerungsanschluss (DIN-9P) Hinweis: 1. Pin 1, 4, 6 und 9 werden nicht verwendet. 2. Die Jumper “Request to Send” und “Clear to Send” an beiden Enden des Kabels zusammen, um die Kabelverbindung zu vereinfachen. 3. Bei langen Kabeln wird empfohlen, die Kommunikationsgeschwindigkeit in den Projektormenüs auf 9600 bps einzustellen.

  • Seite 132: Screen-Trigger

    8. Spezifikationen Screen-Trigger Wenn der Projektor eingeschaltet wird, sendet der Screen-Trigger-Ausgang ein Niederspannungssignal an den Screen-Controller, der dann den Projektionsschirm nach unten bewegt. Wenn der Projektor ausgeschaltet wird, sendet der Screen-Trigger-Ausgang ein Niederspannungssignal an den Screen-Controller, der dann den Projektionsschirm nach oben bewegt.

  • Seite 133: Bedienen Über Den Http-Browser

    8. Spezifikationen Bedienen über den HTTP-Browser Übersicht Mit den HTTP-Serverfunktionen können Sie den Projektor ohne die Installation einer speziellen Software über einen Internetbrowser steuern. Stellen Sie sicher, dass als Internetbrowser “Microsoft Internet Explorer 4.x” oder eine höhere Version installiert ist. (Dieses Gerät verwendet “JavaScript”...

  • Seite 134: Konfigurieren Der Netzwerkeinstellungen

    8. Spezifikationen Beispiel 1: Wenn als Host-Name des Projektors pj.nec.co.jp festgelegt wurde, wird als Adresse oder Eintrag in der URL-Spalte http://pj.nec.co.jp/index.html verwendet. Beispiel 2: Wenn die IP-Adresse des Projektors 192.168.73.1 ist, erhalten Sie Zugriff auf die HTTP- Serverfunktionen, indem Adresse...
  • Seite 135 8. Spezifikationen Mail Alert Mail: Klicken Sie auf “Aktivieren”, um die Funktion Alert Mail zu aktivieren. Bei kabelgebundenem LAN erhält der Computer per E-Mail eine Fehlermeldung. Die Fehlermeldung wird ausgegeben, wenn die Projektorlampe das Ende ihrer Lebensdauer erreicht hat oder ein Projektorfehler auftritt. Absenderadresse: Geben Sie die Absenderadresse ein.

  • Seite 136: Aufbau Des Http-Servers

    8. Spezifikationen Aufbau des HTTP-Servers Wenn der Projektor die Verbindung zu einem Netzwerk hat und richtig konfiguriert ist, erscheint über den Internetbrowser das folgende Bild. http:// <IP-Adresse des Projektors> /index.html UNKTION INSTELLUNG ESCHREIBUNG Bereich Power Hier wird der Projektor an- und ausgeschaltet BereichVolume ▲...
  • Seite 137 8. Spezifikationen UNKTION INSTELLUNG ESCHREIBUNG Bereich Source Select Computer1 – Wechselt zum Anschluss Hier wird der Signaleingang des COMPUTER 1 IN Projektors eingestellt Computer2 – Wechselt zum Anschluss COMPUTER 2 IN Computer3 – Wechselt zum Anschluss COMPUTER 3 IN Component – Wechselt zu Anschluss COMPONENT IN Video –...

  • Seite 138: 15-Polige Gpio-Steuerung

    8. Spezifikationen 15-polige GPIO-Steuerung Typ: 15Pin D-SUB schwarz HORT UNKTION SHORT EXTERNER STEUERMODUS AN OPEN EXTERNER STEUERMODUS AUS GERÄT AN SHORT GERÄT AUS OPEN BILD AUS AKTIVIERT SHORT BILD AUS DEAKTIVIERT OPEN TON AUS AKTIVIERT SHORT TON AUS DEAKTIVIERT OPEN 4, 8, 12, 11 OPEN OPEN...

  • Seite 139: Prüfliste Für Die Fehlerbehebung

    9. Prüfliste für die Fehlerbehebung Bevor Sie sich an Ihren Händler oder einen Reparaturfachbetrieb wenden, sollten Sie die folgende Liste durchgehen, um sicherzustellen, dass eine Reparatur tatsächlich erforderlich ist. Lesen Sie auch im Abschnitt Fehlersuche auf der Seite des Benutzerhandbuchs nach.
  • Seite 140 9. Prüfliste für die Fehlerbehebung Sonstige Die Fernbedienung funktioniert nicht. Die Tasten auf dem Projektorbedienfeld funktionieren nicht (nur Modelle mit der Bedienfeldsperre). Es befinden sich keine Gegenstände zwischen dem Fernbedienungssensor des Projektors und der Die Bedienfeldsperre ist nicht aktiviert oder im Fernbedienung.
  • Seite 141 9. Prüfliste für die Fehlerbehebung Signalkabel Computer NEC-Standard oder Kabel eines anderen Herstellers? Hersteller: Modellnummer: Länge: Zoll/Meter Modellnummer: Verteilverstärker Notebook-PC / Desktop Modellnummer: Native Auflösung: Schalter Bildfrequenz: Modellnummer: Videoadapter: Adapter Sonstige: Modellnummer: Videogerät VCR, DVD-Player, Videokamera, Videospiel oder anderes Hersteller:...
