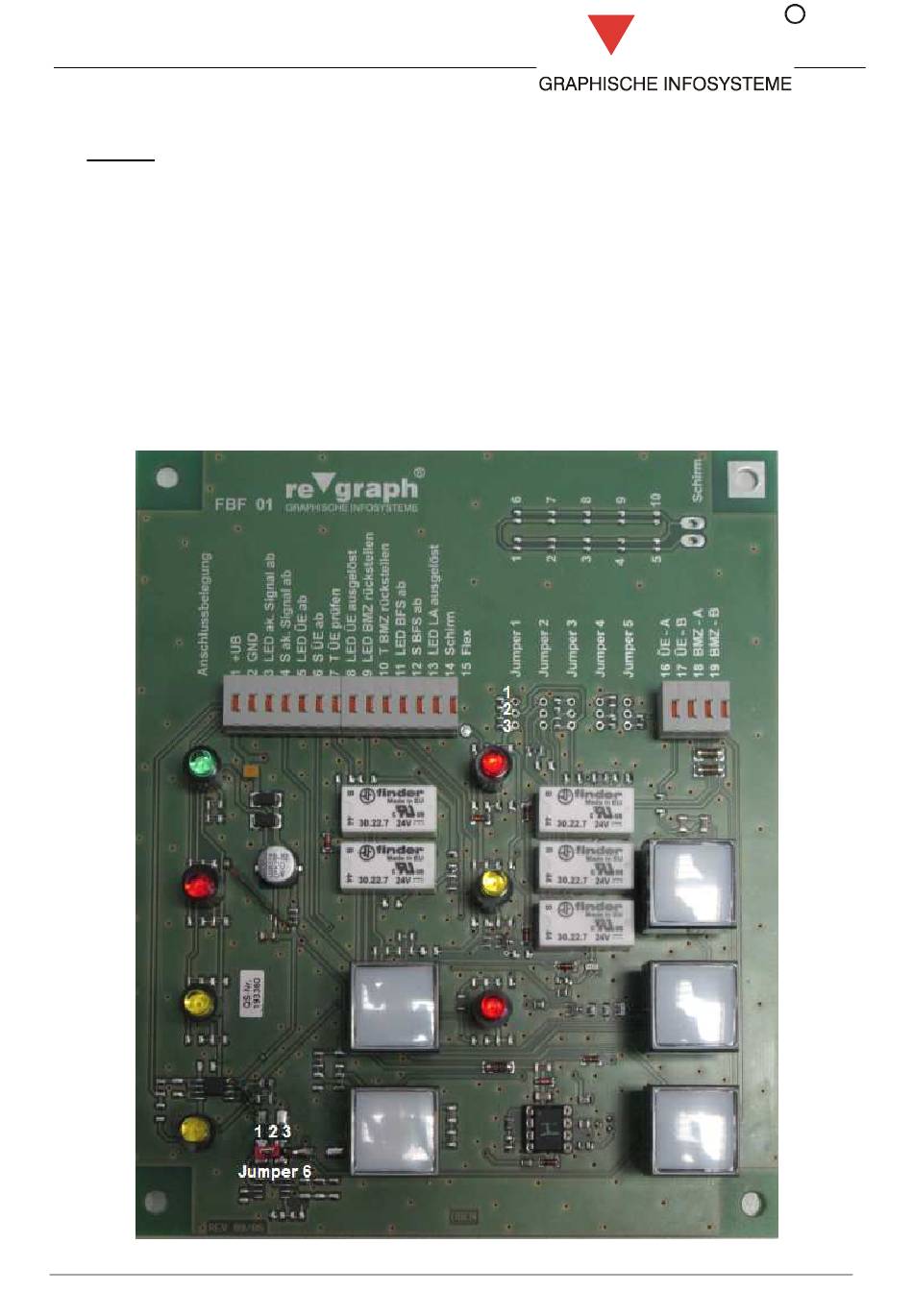

Jumper
Je nach FBF-Variante bzw. BMZ-Version kann es folgende Jumper geben:
J1 – Potential der Ausgänge 1-2 = 0V, 2-3= +Ub
J2 – BFS ab als Öffner/Schließer, 1-2 = Schließer, 2-3 =Öffner
J3 – Reserve
J4 – BFS ab bei Alarm, 1-2 = nicht möglich, 2-3 = möglich
J5 – LED BFS ab leuchtet zusammen mit BFS ab, 1-2 = nein, 2-3 = ja
J6 – ÜE prüfen bei ÜE abgeschaltet an BMZ, 1-2 = nicht möglich, 2-3 = möglich
FBF-A - Handbuch / Anschlussbeschreibung, Revision 7
08.07.11
Seite 6 (10)
