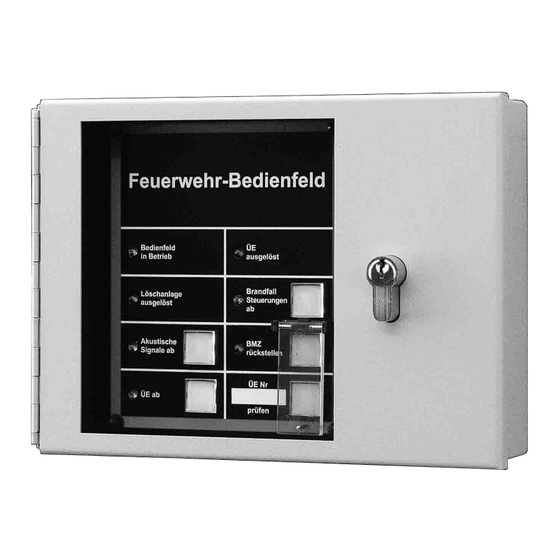

Feuerwehr-Bedienfeld (FBF)
nach
DIN 14661
Handbuch
Anschluss- und Montagebe-
schreibung

Werbung

loading

Inhaltszusammenfassung für regraph FBF

  • Seite 1 Feuerwehr-Bedienfeld (FBF) nach DIN 14661 Handbuch Anschluss- und Montagebe- schreibung...
  • Seite 2 Inhaltsverzeichnis 1. Funktionsbeschreibung 2. Technische Daten 3. Montagebeschreibung Anhang / Beiblatt Anschaltplan Feuerwehr-Bedienfeld (FBF) FBF-A - Handbuch / Anschlussbeschreibung, Revision 7 08.07.11 Seite 1 (10)
  • Seite 3: Funktionsbeschreibung

    Brandmelderzentrale und zur Anzeige deren Betriebszustände. Bedienung / Funktion Bedienfeld in Betrieb: Die grüne LED „Bedienfeld in Betrieb“ zeigt mit Dauerlicht an, dass das FBF betriebsbe- reit ist. ÜE ausgelöst: Die rote LED „ÜE ausgelöst“ zeigt mit Dauerlicht an, dass die Übertragungseinrichtung ausgelöst ist.
  • Seite 4 Dauerlicht an. Die Übertragungseinrichtung wird von der BMZ nicht angesteuert, wenn die Ansteuereinrichtung für die ÜE vom FBF oder der BMZ (siehe auch Seite 6 / Be- schreibung von Jumper J6) aus abgeschaltet wurde. Die Taste „ÜE prüfen“ ist gegen unbeabsichtigtes Betätigen mit einer Schutzhaube versehen.
  • Seite 5 ÜE-Widerstand gemessen. Hintergrund: Sobald die ÜE abgeschaltet wird, trennt das FBF die ÜE physisch von der BMZ ab und schleift einen Ersatzwiderstand (580 Ohm) ein. Hierdurch wird erreicht, dass auch beim Neustart der BMZ ein vermeintlicher Alarm nicht die ÜE passiert (Fehlalarm).
  • Seite 6 Anschlussklemmen Pin 15 (Flex) wird für Sonderbeschaltungen verwendet, Details siehe Anschaltplan Feuerwehr-Bedienfeld (FBF). FBF-A - Handbuch / Anschlussbeschreibung, Revision 7 08.07.11 Seite 5 (10)
  • Seite 7 Jumper Je nach FBF-Variante bzw. BMZ-Version kann es folgende Jumper geben: J1 – Potential der Ausgänge 1-2 = 0V, 2-3= +Ub J2 – BFS ab als Öffner/Schließer, 1-2 = Schließer, 2-3 =Öffner J3 – Reserve J4 – BFS ab bei Alarm, 1-2 = nicht möglich, 2-3 = möglich J5 –...
  • Seite 8: Technische Daten

    120mA bei 24V; 250mA bei 12V Betriebstemperatur: 0°C bis 50°C Lagertemperatur: -10°C bis 60°C Abmessungen (BxHxT): 255 x 185 x 58mm (Einzelgehäuse) Schutzart: IP 30 Gewicht: 3,6 kg (Einzelgehäuse) VdS-Zulassung: G 207138 FBF-A - Handbuch / Anschlussbeschreibung, Revision 7 08.07.11 Seite 7 (10)
  • Seite 9 3. Montagebeschreibung Montage- / Einbauhöhe Kabeleinlass Unterputzwanne FBF-A - Handbuch / Anschlussbeschreibung, Revision 7 08.07.11 Seite 8 (10)
  • Seite 10 Notizen: FBF-A - Handbuch / Anschlussbeschreibung, Revision 7 08.07.11 Seite 9 (10)
  • Seite 11 GmbH Kornwestheimer Str. 188 70825 Korntal-Münchingen Service-Hotline: 07150 / 3026-72 Service-email: info@regraph.de FBF-A - Handbuch / Anschlussbeschreibung, Revision 7 08.07.11 Seite 10 (10)
