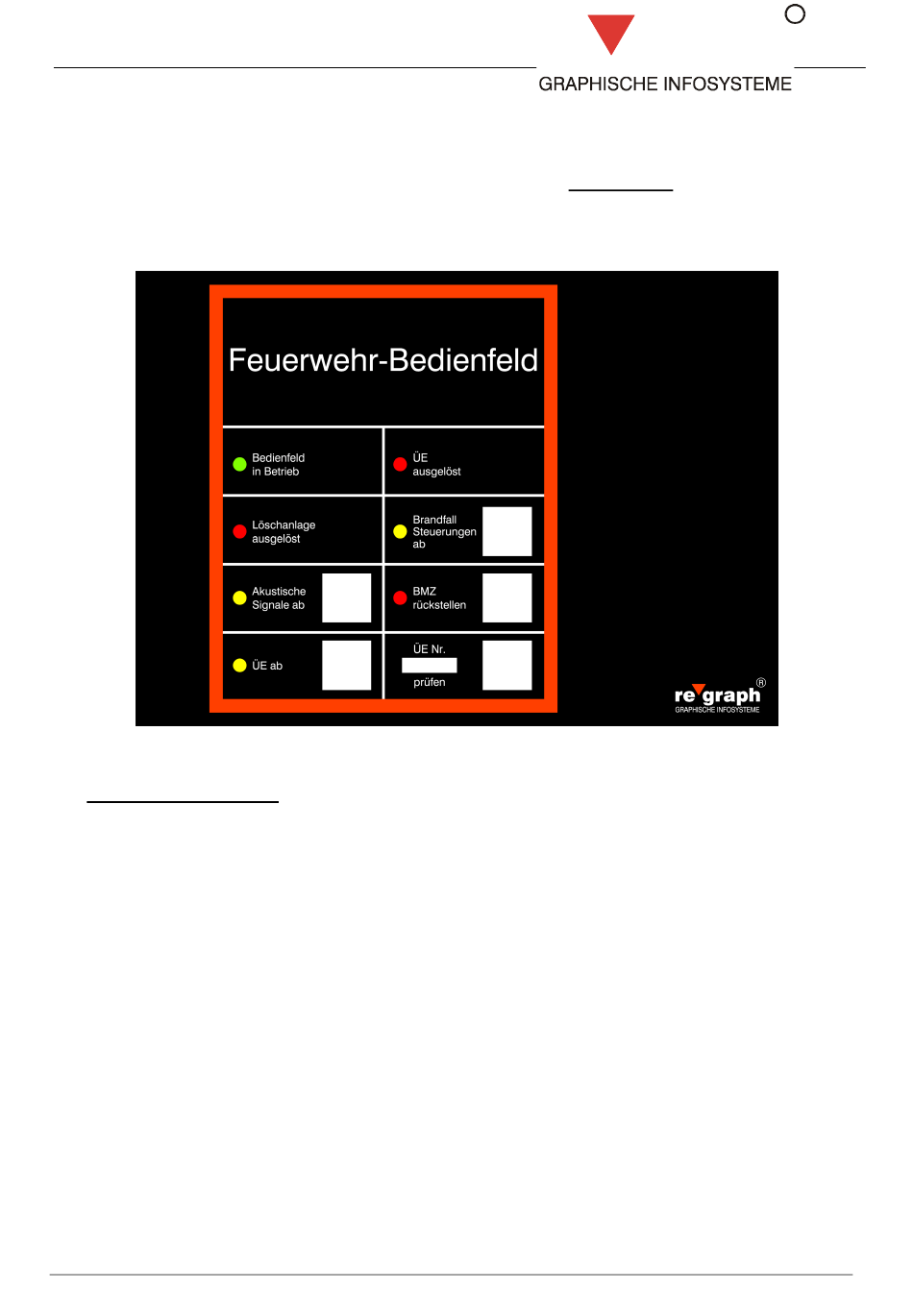

1. Funktionsbeschreibung
Das genormte Feuerwehr-Bedienfeld (FBF) dient der einheitlichen Bedienung einer
Brandmelderzentrale und zur Anzeige deren Betriebszustände.
Bedienung / Funktion
Bedienfeld in Betrieb:
Die grüne LED „Bedienfeld in Betrieb" zeigt mit Dauerlicht an, dass das FBF betriebsbe-
reit ist.
ÜE ausgelöst:
Die rote LED „ÜE ausgelöst" zeigt mit Dauerlicht an, dass die Übertragungseinrichtung
ausgelöst ist. Die ÜE wird von der Brandmelderzentrale auf Grund eines Feueralarms
oder durch Betätigung der Taste „ÜE prüfen" am FBF angesteuert. Hierdurch kommt es
zum Auslösen der ÜE. Die Anzeige erfolgt auch dann, wenn die ÜE manuell ausgelöst
wurde. Mit dem Rückstellen der ÜE erlischt die Anzeige.
Löschanlage ausgelöst
Die rote LED „Löschanlage auslöst" zeigt mit Dauerlicht an, dass die Löschanlage aus-
gelöst hat. Die Anzeige bleibt bis zum Rückstellen der Löschanlage bestehen.
FBF-A - Handbuch / Anschlussbeschreibung, Revision 7
08.07.11
Seite 2 (10)
