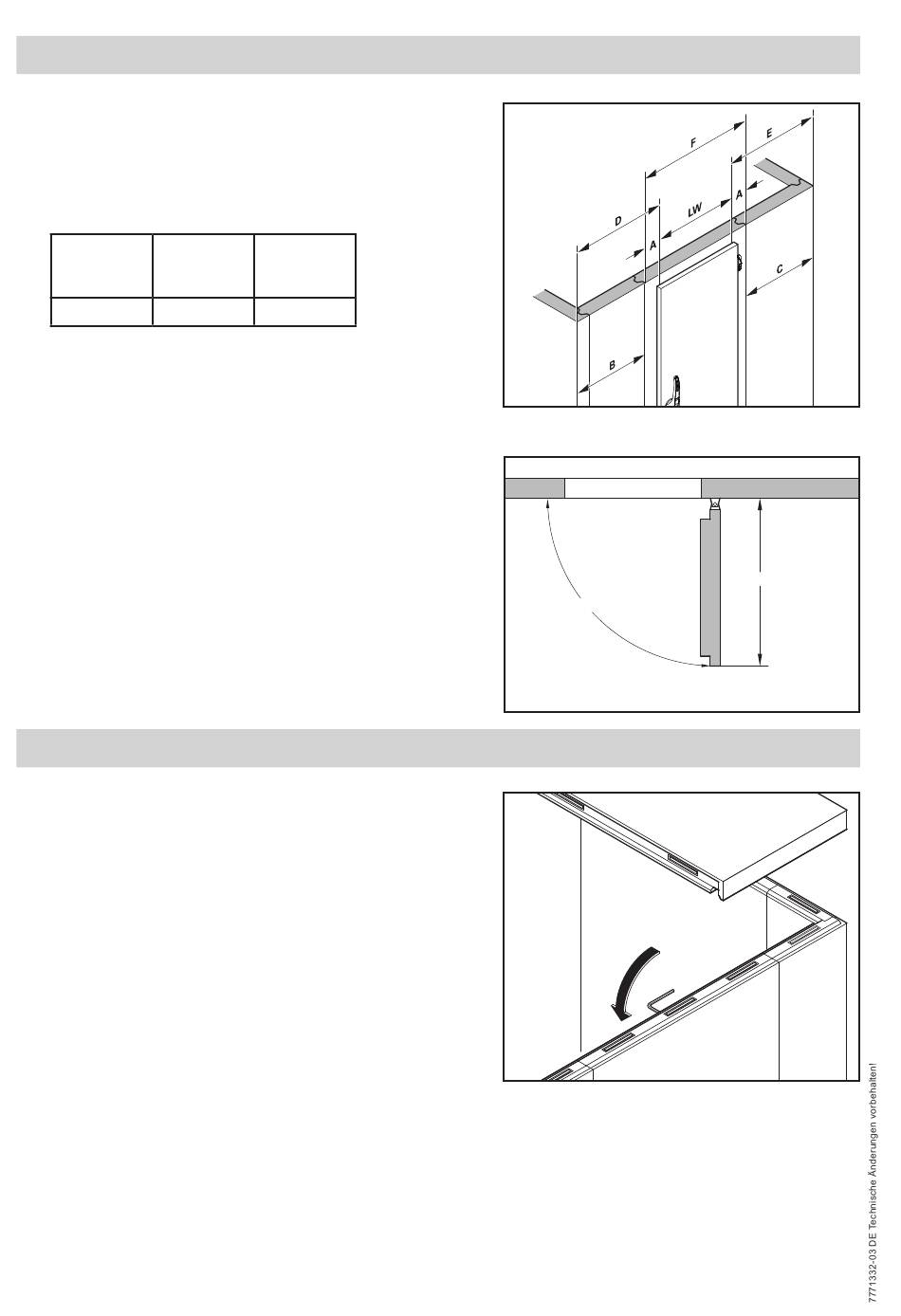

10. Einbaumaße der Zellentür
10.1 Türstock anstelle eines Wand-Mittelelementes
Der Türstock kann an jeder Stelle der Zellenwände im
Raster 300 mm angeordnet werden. Dabei ist ein Abstand
zur Zellenecke nach links oder rechts von mindestens
300 mm erforderlich (siehe Zeichnung, Maß B und C).
D und E = Mindestabstand 450.
Lichte Weite
Abstand A
Tür LW
(mm)
(mm)
900
10.2 Maße Schwenkbereich Zellentürblatt
Siehe Abbildung rechts
11. Deckenelemente
Die Elemente der Zellendecke sind nicht für zusätzliche
Krafteinwirkung (z.B. Schnee- und Windlast) dimensio-
niert.
Vor Begehung, beim Einbau eines Decken-
Kühlaggregates oder bei anderen Aufbauten wie
Fleischgehänge, Rohrbahnen etc., ist bei der Montage
bauseits für ausreichende Versteifung bzw. statische
Absicherung zu sorgen.
10
Breite
Türstock F
(mm)
150
1200
Mittel-Türstockelement
90°
Deckenmontage
LW + 145 mm
