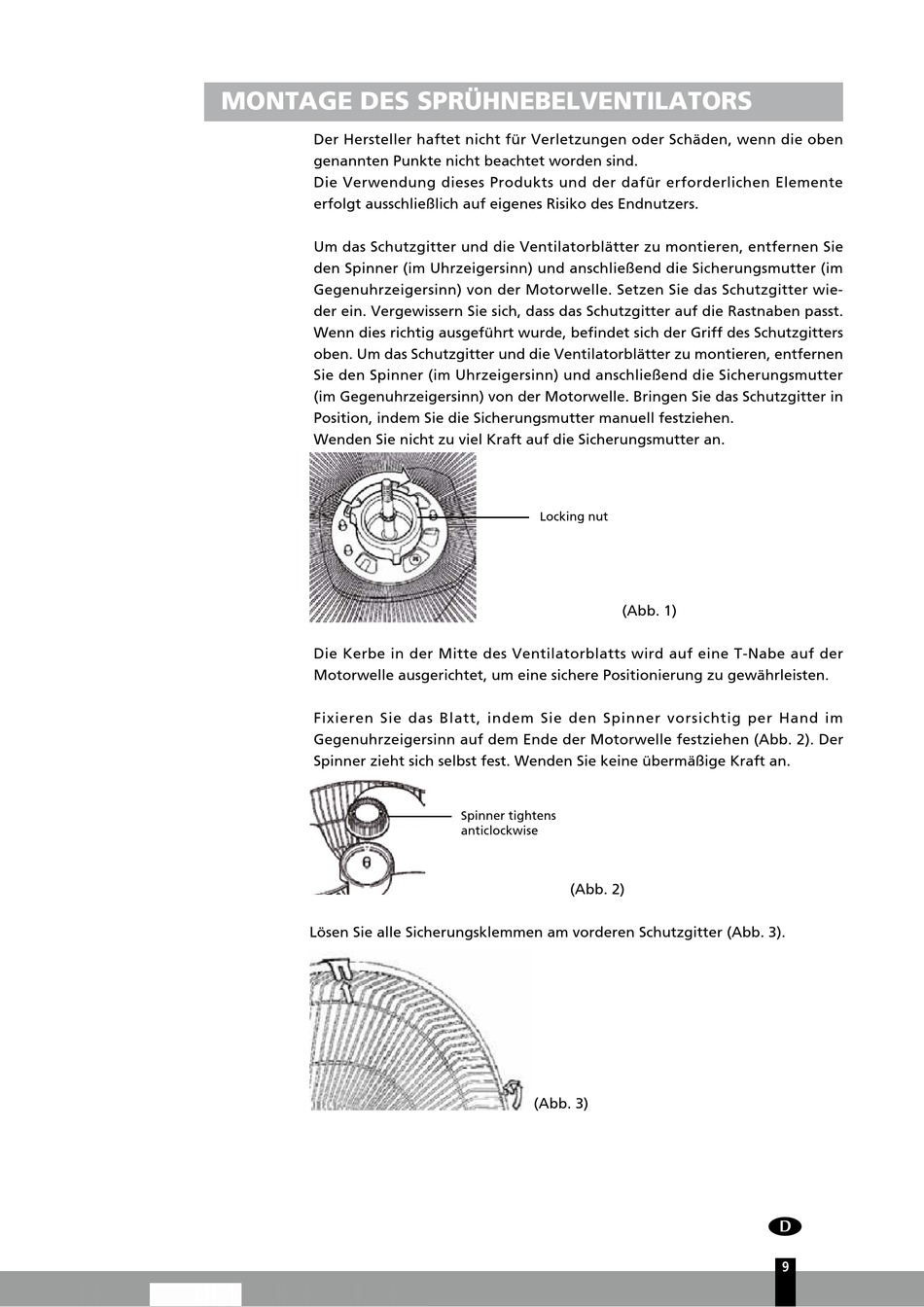

MONTAGE DES SPRÜHNEBELVENTILATORS
Der Hersteller haftet nicht für Verletzungen oder Schäden, wenn die oben
genannten Punkte nicht beachtet worden sind.
Die Verwendung dieses Produkts und der dafür erforderlichen Elemente
erfolgt ausschließlich auf eigenes Risiko des Endnutzers.
Um das Schutzgitter und die Ventilatorblätter zu montieren, entfernen Sie
den Spinner (im Uhrzeigersinn) und anschließend die Sicherungsmutter (im
Gegenuhrzeigersinn) von der Motorwelle. Setzen Sie das Schutzgitter wie-
der ein. Vergewissern Sie sich, dass das Schutzgitter auf die Rastnaben passt.
Wenn dies richtig ausgeführt wurde, befindet sich der Griff des Schutzgitters
oben. Um das Schutzgitter und die Ventilatorblätter zu montieren, entfernen
Sie den Spinner (im Uhrzeigersinn) und anschließend die Sicherungsmutter
(im Gegenuhrzeigersinn) von der Motorwelle. Bringen Sie das Schutzgitter in
Position, indem Sie die Sicherungsmutter manuell festziehen.
Wenden Sie nicht zu viel Kraft auf die Sicherungsmutter an.
Die Kerbe in der Mitte des Ventilatorblatts wird auf eine T-Nabe auf der
Motorwelle ausgerichtet, um eine sichere Positionierung zu gewährleisten.
Fixieren Sie das Blatt, indem Sie den Spinner vorsichtig per Hand im
Gegenuhrzeigersinn auf dem Ende der Motorwelle festziehen (Abb. 2). Der
Spinner zieht sich selbst fest. Wenden Sie keine übermäßige Kraft an.
Lösen Sie alle Sicherungsklemmen am vorderen Schutzgitter (Abb. 3).
Locking nut
(Abb. 1)
Spinner tightens
anticlockwise
(Abb. 2)
(Abb. 3)
