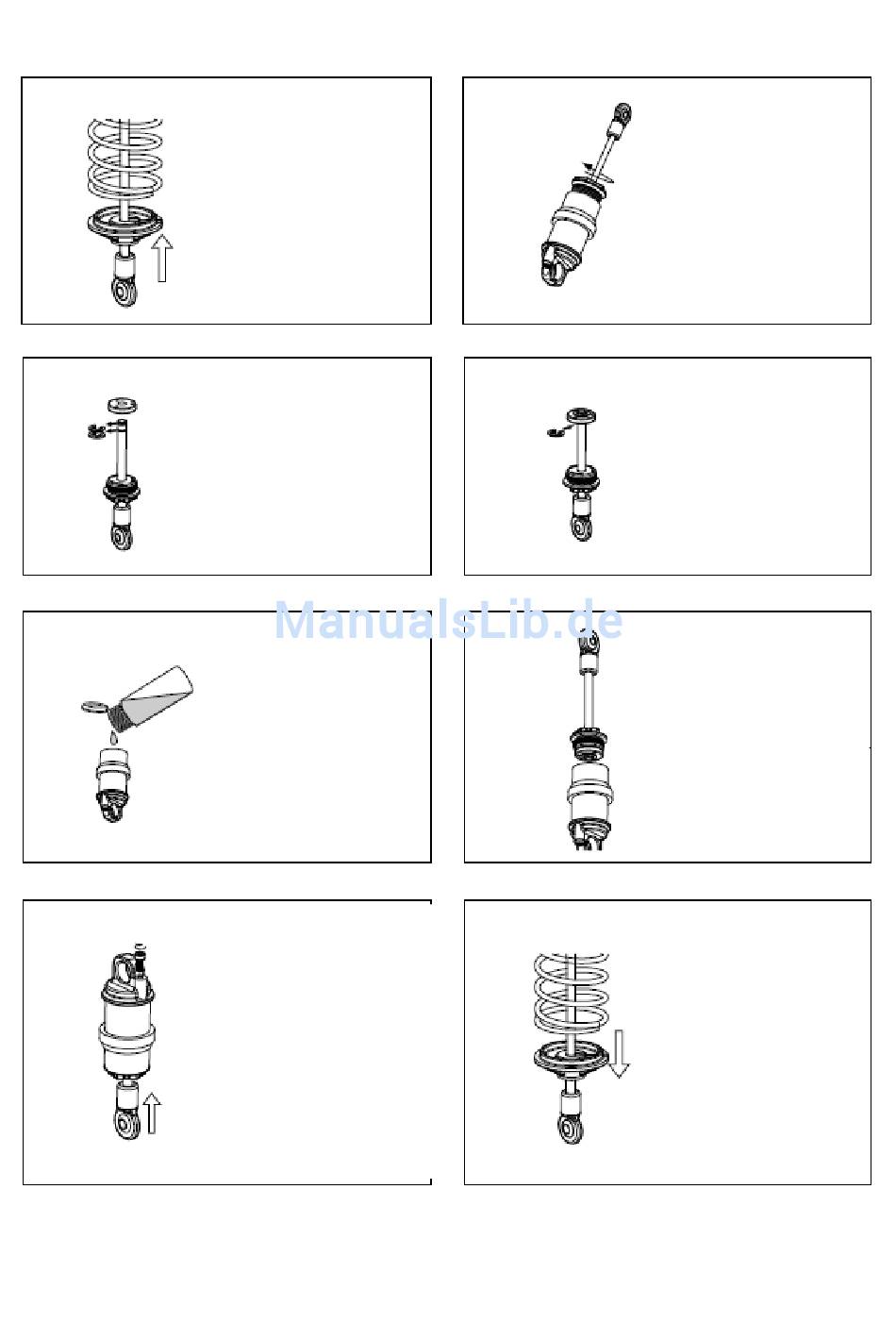

Zusammenbauen/Befüllen der Stoßdämpfer
Schritt 1
Nach Ausbau des
Stoßdämpfers heben Sie
den unteren Federteller an
und entfernen Sie die Feder
sowie Abstandshalter.
Schritt 3
Entfernen Sie den E-Clip von der
Kolbenstange. Entfernen Sie die
Kolbenplatte und den zweiten E-
Clip. Entfernen Sie die alte Hülse
von der Kolbenstange. Geben Sie
einen Tropfen Öl auf die
Kolbenstange bevor Sie die neue
Hülse aufsetzen.
Schritt 5
Falls Sie das Stoßdämpferöl
komplett erneuern wollen
(empfohlen), entfernen Sie
zuerst das komplette alte Öl.
Füllen Sie vorsichtig das neue
Öl bis zum Ende des
Gewindes im Stoßdämpfer-
gehäuse ein.
Hinweis: Ab Werk ist der
Stoßdämpfer mit Öl der
Viskosität 30wt gefüllt.
Schritt 7
Drehen Sie den Stoßdämpfer um
und entfernen Sie die kleine Ent-
lüftungsschraube mit einem 1/16"
Inbusschlüssel. Schieben Sie die
Kolbenstange langsam nach oben
bis zum Anschlag. Überflüssiges Öl
tritt aus der Entlüftungsöffnung aus.
Ziehen Sie die Kolbenstange
wieder langsam bis zur Hälfte
zurück, und setzen Sie die
Entlüftungsschraube wieder ein.
Schrauben Sie die Einheit nun mit
Hilfe einer Zange fest. Achten Sie
dabei darauf keine Teile zu
beschädigen.
Schritt 2
Drehen Sie den Stoßdämpfer
um und entfernen Sie die
Kugelkopf/Kolbenstange-
Einheit durch Drehen gegen
den Uhrzeigersinn.
Hinweis: Falls Sie den Stoß-
dämpfer nur befüllen wollen,
springen Sie zu Schritt 5.
Schritt 4
Setzen Sie den unteren E-
Clip wieder ein. Schieben Sie
die Kolbenplatte auf die
Kolbenstange auf und sichern
Sie diese indem sie den
zweiten E-Clip wieder
einsetzen.
Schritt 6
Ziehen Sie die Kolbenstange
zurück, bis die Kolbenplatte
sich bei der Hülse befindet und
setzen Sie die Einheit durch
Drehen im Uhrzeigersinn in
das Stoßdämpfergehäuse ein.
Schrauben Sie die Einheit
noch nicht fest!
Schritt 8
Setzen Sie die Feder und den
unteren Federteller wieder
ein.Prüfen Sie den Stoß-
dämpfer auf Leichtgängigkeit
und auf Austritt von
Stoßdämpferöl. Falls Stoß-
dämpferöl austritt, kontroll-
ieren Sie die Entlüftungs-
schraube und die Hülse auf
festen Sitz. Montieren Sie den
Stoßdämpfer wieder am
Fahrzeug.
