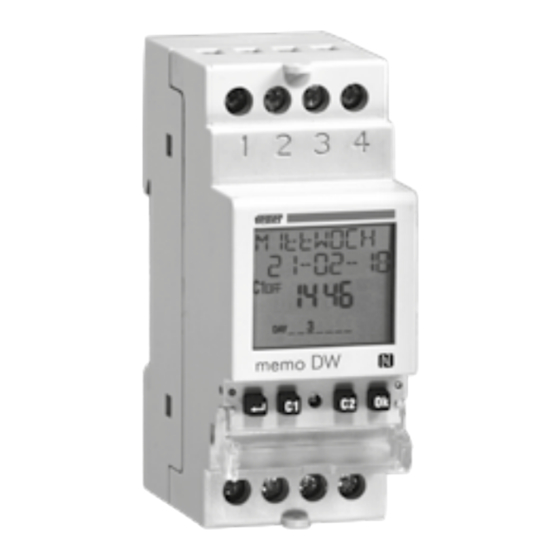

- Seite 1 Bedienungsanleitung DIGITALE ZEITSCHALTUHR memo NFC Digitale Zeitschaltuhr: Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ■ Technische Merkmale Seite ■ NFC Seite ■ Sicherheitshinweise ■ Stundenzähler Seite Seite ■ Maße ■ Reset Seite Seite ■ Anschlusspläne ■ Firmware Seite Seite ■ Display und Tastatur ■ Fehlersignale Seite Seite ■ Inbetriebnahme ■ Batterie Seite Seite ■... -
Seite 4: Verwendungszweck
Die memo NFC -Serie führt Vorgänge vom Typ 1B und eignet sich für Räume mit Verschmutzungsgrad 2 und Überspannungskategorie III (EN 60730-1). Kode Modell Beschreibung VE339800 memo DW Zeitschaltuhr mit täglicher/wochentlicher Programmierung- 1 Kanal mit NFC Schnittstelle VE341400 memo DW2 Zeitschaltuhr mit täglicher/wochentlicher Programmierung- 2 Kanäle mit NFC Schnittstelle VE340600 memo Y Zeitschaltuhr mit täglicher/wochentlicher oder jährlicher Programmierung- 1 Kanal mit NFC Schnittstelle... -
Seite 5: Technische Merkmale
• Stromversorgung: 230 VAC (-15% bis +10%) 50/60 Hz • Schutzklasse: IP20 • Leistungsaufnahme: • Isolierung: verstärkt zwischen zugänglichen Teilen (frontal) - memo DW, memo Y: 1W (3,5 VA) und allen anderen Anschlüssen - memo DW2, memo Y2: 1,5W (5,5 VA) • Lithium-Sicherungsbatterie: 3 V, Typ CR2032 (austauschbar) •... -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE MAßE n Während Installation und Betrieb des Produkts müssen die folgenden Anweisungen beachtet werden: 1) Das Gerät muss von einer qualifizierten Person unter strikter Einhaltung der in diesem Handbuch angegebenen Anschlusspläne installiert werden. 2) Nach der Installation muss sichergestellt sein, dass die Anschlussklemmen nicht ohne entsprechende Werkzeuge erreicht werden können. -
Seite 7: Anschlusspläne
ANSCHLUSSPLÄNE Memo DW, Memo Y Memo DW2, Memo Y2 - 5 - Bedienungsanleitung memo NFC... -
Seite 8: Display Und Tastatur
DISPLAY UND TASTATUR e Display einschalten Zugriff auf das Menü a Allgemeine Angaben ESC (eine Ebene zurück) b Zeitangabe f Taste “C1”: Wert erhöhen/verringern Blättern/ c Anzeige Kanalstatus 1 und 2 Schaltung Kanal 1/ Sperren Kanal 1 Kanalstatus Taste “C2”: Wert erhöhen/Menü scrollen/ gesperrte Schaltungen Schaltung Kanal 2/ Sperren Kanal 2 aktive zufällige Schaltungen... -
Seite 9: Inbetriebnahme
INBETRIEBNAHME Anderen Einstellungen sind, wie folgt: • Wenn der memo NFC ausgepackt wird, ist dieser ausgeschaltet. Datum: - Format: TT/MM/JJ Drücken Sie die Taste und warten Sie einen Moment. - 1. Tag der Woche: Montag Sommerzeit (DST) - Beginn der Sommerzeit (DST): •... -
Seite 10: Startseite
STARTSEITE HINWEIS: Die NFC-Schnittstelle Info-Bereich ist nur dann aktiv, wenn Datum die Startseite des memo Status Relais 2 angezeigt wird. Der Stunde Einsatzbereich der NFC ist Wochentag absichtlich begrenzt: Legen Sie das Smartphone Status Relais 1 auf das Display des Gerätes um sie zu koppeln. - Seite 11 Greifen Sie auf den Store Ihres Geräts, installieren und starten Sie die kostenlose Memo - Vemer App. - 9 - Bedienungsanleitung memo NFC...
- Seite 12 Ausgewählten memo NFC an: Folgende Funktionen stehen zur Verfügung: a. Erstellen Sie neue Programme, die dann in memo NFC kopiert werden. b. Zeigen Sie die Parameter an und ordnen Sie einen Aliasnamen dem memo zu (Name, der die Uhr identifiziert, z. B. “memo DW ”). - 10 -...
-
Seite 13: Beschreibung Des Menüs
BESCHREIBUNG DES MENÜS “Einstellungen” In diesem Menü können Sie folgende Einstellungen vornehmen: Sprache, Datum, Zeit, Sommerzeit (DST), minimale und maximale Dauer des Intervalls zwischen zwei Schaltungen mit Zufallsprogramm, PIN für Tastatursperre. Im Menü “Programmierung” können neue Programme erstellt oder eingestellte Programme überprüft, kopiert, geändert oder gelöscht werden. -
Seite 14: Menü-Einstellungen
MENÜ-EINSTELLUNGEN Im Menü “Einstellungen” können Sie die allgemeinen Betriebseinstellungen von memo BT aufrufen und gegebenenfalls ändern: Sprache Datum Uhrzeit Automatische Sommerzeitumstellung Intervalldauer zwischen zwei zufälligen Schaltungen Tastensperre durch PIN - 12 - Bedienungsanleitung memo NFC... -
Seite 15: Sprache
Sprache Verfügbare Sprachen: Italienisch, Englisch, Spanisch, Französisch, Deutsch. Schnellzugriff: Von der Hauptseite ist es möglich, durch mindestens 3 Sekunden langes Drücken der Taste auf die Spracheinstellungen zuzugreifen. - 13 - Bedienungsanleitung memo NFC... -
Seite 16: Datum Seite
Datum Ändern der Parameter Ändern der Parameter Mögliche Datumsformate: Tag-Monat-Jahr ( ), Jahr-Monat-Tag ( tt/MM/JJ JJ/MM/tt Monat-Tag-Jahr ( MM/tt/JJ Wählen Sie den ersten Tag der Woche aus. In Italien beispielsweise ist der erste Tag der Woche Montag, in Großbritannien Sonntag. Geben Sie das Datum ein: Tag, Monat, Jahr. -
Seite 17: Uhrzeit
Uhrzeit Ändern der Parameter Ändern der Parameter Stellen Sie die Uhrzeit ein: Stunden, Minuten. - 15 - Bedienungsanleitung memo NFC... -
Seite 18: Umstellung Sommerzeit (Dst) /Winterzeit (Cet)
Einstellungsmenü Umstellung Sommerzeit (DST)/Winterzeit (CET) Die Umstellung von Sommerzeit (DST) auf Winterzeit (CET) und umgekehrt kann automatisch erfolgen. In diesem Fall nimmt memo folgende Änderungen vor: - Beim Übergang von Winterzeit (CET) auf Sommerzeit (DST) wird die Uhrzeit um eine Stunde vorgestellt - Beim Übergang von Sommerzeit (DST) auf Winterzeit (CET) wird die Uhrzeit um eine Stunde zurückgestellt. - Seite 19 Ändern der Parameter Ändern der Parameter Wählen Sie, ob die automatische Zeitumstellung aktiviert ( AUtO EIN oder deaktiviert ( ) werden soll. AUtO AUS Stellen Sie Datum und Uhrzeit für die Umstellung von Winterzeit (CET) auf Sommerzeit (DST) ein. Stellen Sie Datum und Uhrzeit für die Umstellung von Sommerzeit (DST) auf Winterzeit (CET) ein. - 17 - Bedienungsanleitung memo NFC...
-
Seite 20: Zufallsschaltungen
Zufallsschaltungen Ändern der Parameter Die Funktion “Zufallsschaltung ” (sehen Sie manuelles Menü auf Seite 6) ermöglicht die automatische und in zufälligen Zeitintervallen stattfindende Schaltung für jeden Kanal. In diesem Menü können die minimale und maximale Dauer des Zeitintervalls zwischen zwei zufälligen Schaltungen festgelegt werden. Die Standard-Mindestdauer beträgt 1 Minute, die maximale Dauer beträgt 5 Minuten. -
Seite 21: Schutz-Pin
Schutz-PIN Der Schutzcode (PIN) dient dazu, die Tastatur zu sperren und Änderungen durch Unbefugte zu verhindern. Bei aktivem PIN-Schutz muss beim Drücken einer beliebigen Taste die PIN eingegeben werden: Ist die PIN richtig, wird die Tastatur entsperrt; 3 Minuten nach dem letzten Tastendruck wird die Tastatur automatisch gesperrt. -
Seite 22: Menü-Programm
MENÜ-PROGRAMM Das Menü “Programm” bietet folgende Möglichkeiten: Erstellen eines neuen Programmes. Überprüfen eines erstellten Programmes. Ändern oder Löschen eines erstellten Programmes. Kopieren aller erstellten Programme Kanals 1 in Kanal 2 und umgekehrt (nur für memo DW2 und memo Y2). Löschen aller Programme eines Kanals. - 20 - Bedienungsanleitung memo NFC... - Seite 23 Auswahl der Tage Blättern Sie durch die Wochentage von 1 bis 7: - Durch Drücken der Taste gelangen Sie zum nächsten Tag, ohne den aktuellen Tag auszuwählen. - Durch Drücken der Taste wählen Sie den aktuellen Tag aus/ab und gelangen zum Nächsten. - 21 - Bedienungsanleitung memo NFC...
- Seite 24 Programmtypen: Kanaltypen: • Programm EIN/AUS: Es besteht aus einem Schalten des EIN-Relais und einem anschließenden Schalten des AUS-Relais. Das Programm kann täglich (jeden Tag mit den gleichen Modi), wöchentlich (jede Woche mit den gleichen Modi) oder jährlich (jedes Jahr mit den gleichen Modi) ausgeführt werden. Nur für memo Y und memo Y2 verfügbar. •...
- Seite 25 Priorität der Programme Die Priorität der Programme legt fest, wie der memo vorgeht, wenn Programme mit unterschiedlichen Zeiträumen gleichzeitig laufen (1 bedeutet höhere Priorität). Programm Datum* Jährlich Monatlich Wöchentlich Täglich (angegebenes angegebener ( jeder Monat, Jahr) Monat, jedes Jahr jedes Jahr) Ferien Impuls Ein/Aus...
- Seite 26 wenn das Tagesprogramm von Montag vor dem Beginn des Prioritätenliste ein/aus Wochenprogramms beginnt und endet). Stattdessen wird das Falls auf dem gleichen Kanal Ein-/Aus-Programme mit tägliche Sonntagsprogramm durchgeführt, weil es das Einzige ist, unterschiedlichen Perioden (täglich, wöchentlich, ...) vorliegen, das für diesen Tag läuft. die am gleichen Tag ausgeführt werden sollen, wird nur das Programm mit der höchsten Priorität ausgeführt.
-
Seite 27: Neu
Wählen Sie den Kanal Wählen Sie die zu programmierenden Kanäle (nur mit memo DW2 und memo Y2) - 25 - Bedienungsanleitung memo NFC... -
Seite 28: Neu Täglich Zeitgesteuert
Neu täglich zeitgesteuert Geben Sie die Programmparameter Programmparameter - ein/aus: Einschaltzeit und Ausschaltzeit - Ein-Impuls: Zeit und Impulsdauer (max. 59 Sekunden) - Aus-Impuls: Zeit und Impulsdauer (max. 59 Sekunden) - 26 - Bedienungsanleitung memo NFC... -
Seite 29: Neu Wöchentlich Zeitgesteuert
Neu wöchentlich zeitgesteuert Geben Sie die Programmparameter Programmparameter - ein/aus: Tag (oder Tage)* und Einschaltzeit, Tag (oder Tage) und Ausschaltzeit - Ein-Impuls: Tag (oder Tage)* und Impulszeit, Impulsdauer (max. 59 Sekunden) - Aus-Impuls: Tag (oder Tage)* und Impulszeit, Impulsdauer (max. 59 Sekunden) * Siehe “Tage auswählen”... -
Seite 30: Neu Jährlich Zeitgesteuert
Neu jährlich zeitgesteuert Geben Sie die Programmparameter Programmparameter - ein/aus: Tag (oder Tage)* und Einschaltzeit, Tag (oder Tage) und Ausschaltzeit - Ein-Impuls: Tag (oder Tage)* und Impulszeit, Impulsdauer (max. 59 Sekunden) - Aus-Impuls: Tag (oder Tage)* und Impulszeit, Impulsdauer (max. 59 Sekunden) * Siehe “Auswahl eines Tages (oder mehrerer Tage) in einem Ferienprogramm”... - Seite 31 Auswahl eines Tages (oder mehrerer Tage) in einem Ferienprogramm Zur Einstellung des Programms: Zum Einstellen des Programms am letzten Tag: In der ersten, zweiten, dritten, vierten oder letzten Woche des alle Monate alle Jahre --/MM/JJ Monats am/an (den) Tag/en (Montag, ...) der gerade angegebenen des angegebenen Monats VV alle Jahre --/VV/JJ Woche der angegebene Monat (...
-
Seite 32: Neu Ferien Zeitgesteuert
Neu Ferien Geben Sie die Programmparameter FERIEN AUS: Das Relais ist von Anfang bis Ende des Ferienprogramms AUS-geschaltet. FERIEN EIN: Das Relais ist von Anfang bis Ende des Ferienprogramms EIN-geschaltet. Programmparameter - Beginn des Programmes - Ende des Programmes. - 30 - Bedienungsanleitung memo NFC... - Seite 33 Auswahl eines Tages (oder mehrerer Tage) in einem Ferienprogramm Zur Einstellung des Programms: Zum Einstellen des Programmes am letzten Tag: In der ersten, zweiten, dritten, vierten oder letzten Woche des alle Monate alle Jahre --/MM/JJ Monats am/an (den) Tag/en (Montag, ...) der gerade angegebenen des angegebenen Monats VV alle Jahre --/VV/JJ Woche der angegebene Monat (...
-
Seite 34: Prüfen
Prüfen Anzeige des Speicherplatzes (76 von 120) Prüfen eines Programmes Wählen Sie den Kanal (nur mit memo DW2, memo Y2) Wählen Sie den Zeitraum: täglich, wöchentlich, jährlich, Ferien oder nachts Wählen Sie den Typ: Ein/Aus, Ein-Impuls, Aus-Impuls Hinweis: Für ein Programm müssen weitere Bildschirme angezeigt werden: - Drücken Sie die Taste , um vom ersten zum zweiten Teil desselben Programms zu gelangen. - Seite 35 Wählen Sie Wählen Sie Wählen Sie den Kanal den Zeitraum den Typ Programme prüfen - 33 - Bedienungsanleitung memo NFC...
-
Seite 36: Ändern
Ändern Anzeige des Speicherplatzes (76 von 120) Ändern oder Löschen eines Programms Wählen Sie den Kanal (nur für mamo DW2 und memo Y2). Wählen Sie den Zeitraum: täglich, wöchentlich, jährlich, Ferien. Wählen Sie den Typ: Ein/Aus, Ein-Impuls, Aus-Impuls. Hinweis: Für ein Programm müssen weitere Bildschirme angezeigt werden: - Drücken Sie die Taste um vom ersten zum zweiten Teil desselben Programms zu gelangen. - Seite 37 Wählen Sie Wählen Sie Wählen Sie den Kanal den Zeitraum den Typ Programme ändern/löschen - 35 - Bedienungsanleitung memo NFC...
-
Seite 38: Kopieren
Kopieren (nur für memo DW2 und memo Y2) Wählen Sie den zu kopierenden Kanal Programme kopieren Das Menü “Kopieren” ermöglicht das Kopieren der Programme eines Kanals (Ursprungskanal) auf einen oder mehrere Kanäle (Zielkanal). Hinweis: Die zuvor auf den Zielkanälen gespeicherten Programme werden gelöscht. - 36 - Bedienungsanleitung memo NFC... -
Seite 39: Löschen
Löschen Programme löschen Das Menü “Löschen” wird verwendet, um alle gespeicherten Programme auf einem oder mehreren Kanälen zu löschen. Hinweis: Um ein einzelnes Programm zu löschen, siehe Modus “Ändern” Seite 34. - 37 - Bedienungsanleitung memo NFC... -
Seite 40: Nfc
Im NFC-Menü können Sie die NFC-Schnittstelle aktivieren oder deaktivieren. Aktivieren der NFC-Schnittstelle: NFC EIN Achtung: Um die NFC-Schnittstelle zu aktivieren, muss das memo eingeschaltet und auf der Hauptseite sein (siehe Seite 8). Um eine stabile Kommunikation zu gewährleisten, platzieren Sie Ihr Smartphone auf das Display des memo NFC´s. Deaktivieren der NFC-Schnittstelle: NFC AUS Auf diese Weise kann keine Kommunikation zwischen Ihrem Gerät und dem memo stattfinden. - Seite 41 - 39 - Bedienungsanleitung memo NFC...
-
Seite 42: Stundenzähler
STUNDENZÄHLER Im Menü „Stundenzähler“ können die Betriebsstunden (Relais ein) der angeschlossenen Verbraucher angezeigt werden. Der Maximalwert der Stundenzähler beträgt 99999 Stunden (etwa 11 Jahre). Ist der Maximalwert erreicht, wird der Stundenzähler automatisch zurückgesetzt. Zurücksetzen eines Stundenzählers: 1. Wählen Sie den gewünschten Kanal (nur mit memo DW2 und memo Y2). 2. - Seite 43 Löschen bestätigen - 41 - Bedienungsanleitung memo NFC...
-
Seite 44: Reset
RESET Über das Menü “Reset” kann der ursprüngliche Zustand des Geräts wiederhergestellt werden. Verfügbare Resets: Einstellungen zurücksetzen: Löscht alle ausgeführten Einstellungen (außer Sprache und PIN). Zeitprogramme zurücksetzen: Löscht alle gespeicherten Zeitprogramme. Ferienprogramme zurücksetzen: Löscht alle gespeicherten Ferienprogramme. Zähler zurücksetzen: Setzt die Zähler aller Kanäle zurück. Alles zurücksetzen: Führt alle oben beschriebenen Resets aus und löscht Sprache und PIN-Schutz. - Seite 45 - 43 - Bedienungsanleitung memo NFC...
-
Seite 46: Firmware
FIRMWARE Dieses Menü zeigt die auf dem Gerät installierte Firmware an: 022 ist der Revisionsindex 05 ist der Monat 20 ist der Tag - 44 - Bedienungsanleitung memo NFC... -
Seite 47: Fehlersignale
Kanal einzurichten, auf dem bereits ein (siehe Seite 42). Wenn der Fehler weiterhin besteht, Aus-Impuls gespeichert ist. (siehe Seite 25). wenden Sie sich an den technischen Support Vemer Es wird versucht, einen Aus-Impuls auf einem (Tel. +39 0439 80638). FEHLER 007 Kanal einzurichten, auf dem bereits ein Ein-Impuls gespeichert ist. -
Seite 48: Batterie
BATTERIE BEZUGSNORMEN Wenn die Batterie fast leer ist, erscheint in der ersten Zeile Einhaltung der EU-Richtlinien: der Anzeige . In diesem Fall muss die Batterie 2014/35/UE (LVD) bAttERIE so schnell wie möglich ersetzt werden. 2014/30/UE (EMCD) Bitte nur Batterien Typ CR2032 verwenden. Es wird unter Bezugnahme auf folgende Normen erklärt: Wie folgt vorgehen, um die Batterie zu ersetzen: •... - Seite 52 Vemer S.p.A. I - 32032 Feltre (BL) • Via Camp Lonc, 16 Tel +39 0439 80638 • Fax +39 0439 80619 11-2018 e-mail: info@vemer.it - web site: www.vemer.it...
