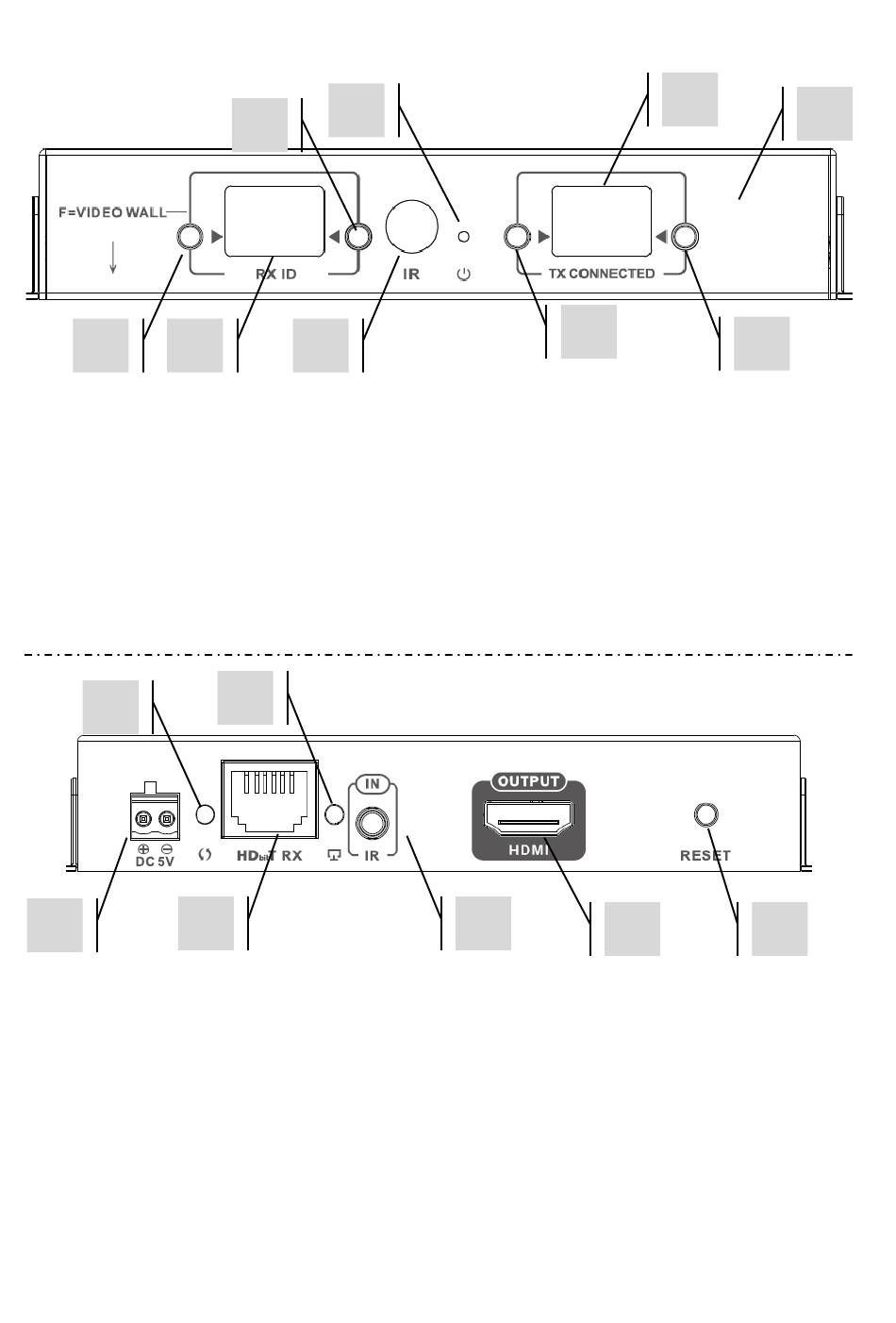

EMPFÄNGER
1
2
1.
Taste zur Kanaleinstellung
2.
Kanalanzeige (jeder Empfänger im System muss auf einen anderen Kanal eingestellt
werden)
3.
Taste zur Kanaleinstellung
4.
IR-Empfänger (zum Wechseln des Matrix-Kanals, nicht für IR-Durchleitung)
5.
Standby-Anzeige
6.
Taste zur Einstellung des Sendekanals
7.
Anzeige des Sendekanals (bestimmt, welche Quelle dieser Empfänger anzeigt)
8.
Taste zur Einstellung des Sendekanals
2
1
1.
5 V, 3 A Netzeingang (beachten Sie, dass das Gerät nicht mit PoE betrieben werden kann)
2.
Datenübertragungsanzeige
a.
Blinkt langsam: Verbindung wird hergestellt
b.
Blinkt schnell: Verbindung erfolgreich hergestellt und Daten werden übertragen
3.
CAT5e/6-Eingang
4.
Verbindungsanzeige: Wenn Sie nicht leuchtet, besteht keine Verbindung zum Sender
5.
IR-Empfänger Miniklinke (IR-Empfänger hier einstecken)
6.
HDMI-Ausgang
7.
Taste zum Zurücksetzen/Neustarten
5
3
4
4
3
6
5
6
7
9
8
7
