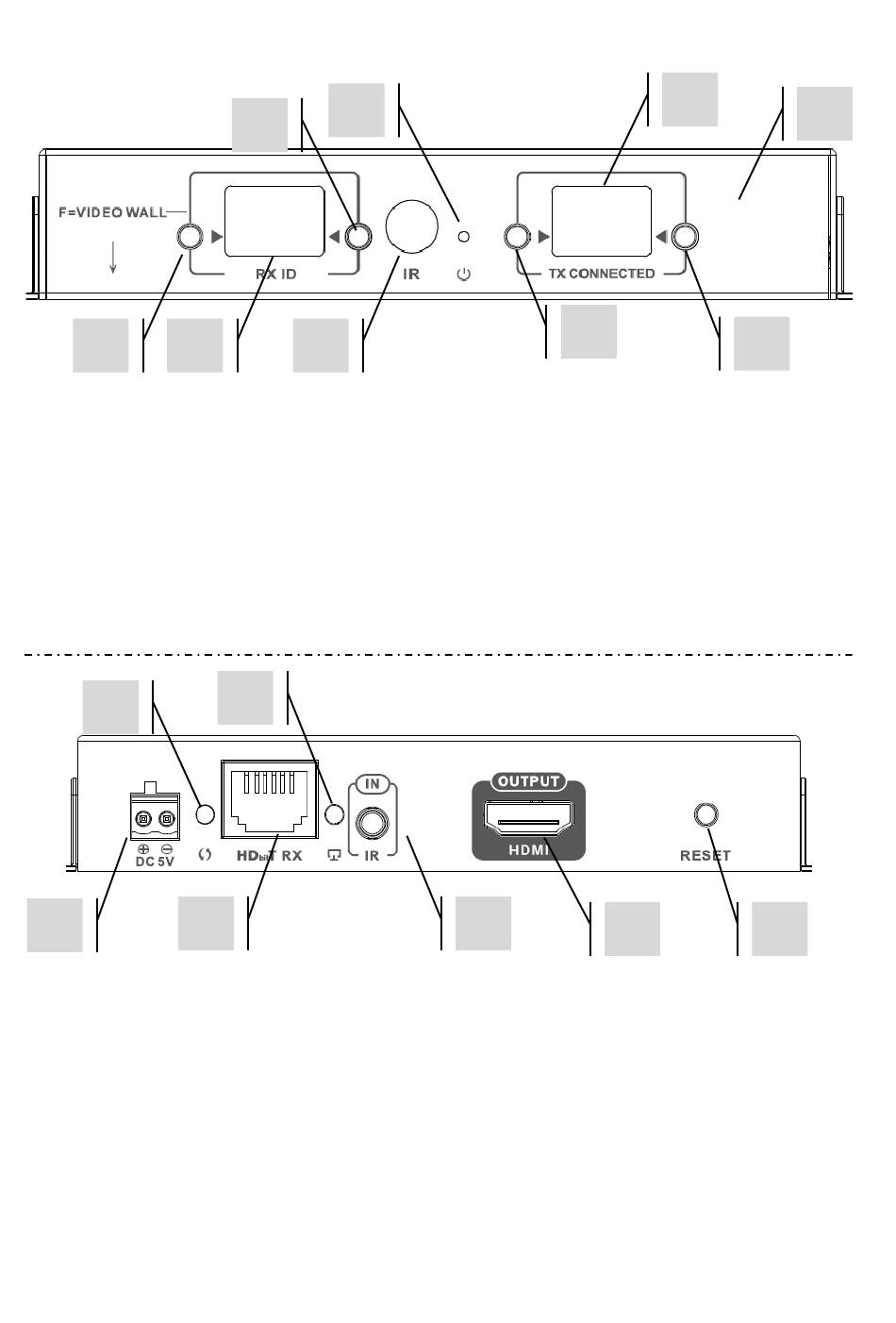

EMPFÄNGER
1
2
9.
Taste zur Kanaleinstellung
10. Kanalanzeige (jeder Empfänger im System muss auf einen anderen Kanal eingestellt
werden)
11. Taste zur Kanaleinstellung
12. IR-Empfänger (zum Wechseln des Matrix-Kanals, nicht für IR-Durchleitung)
13. Standby-Anzeige
14. Taste zur Einstellung des Sendekanals
15. Anzeige des Sendekanals (bestimmt, welche Quelle dieser Empfänger anzeigt)
16. Taste zur Einstellung des Sendekanals
2
1
8.
5 V, 3 A Netzeingang (beachten Sie, dass das Gerät nicht mit PoE betrieben werden kann)
9.
Datenübertragungsanzeige
a.
Blinkt langsam: Verbindung wird hergestellt
b.
Blinkt schnell: Verbindung erfolgreich hergestellt und Daten werden übertragen
10. CAT5e/6-Eingang
11. Verbindungsanzeige: Wenn Sie nicht leuchtet, besteht keine Verbindung zum Sender
12. IR-Empfänger Miniklinke (IR-Empfänger hier einstecken)
13. HDMI-Ausgang
14. Taste zum Zurücksetzen/Neustarten
5
3
4
4
3
6
5
6
7
9
8
7
23
