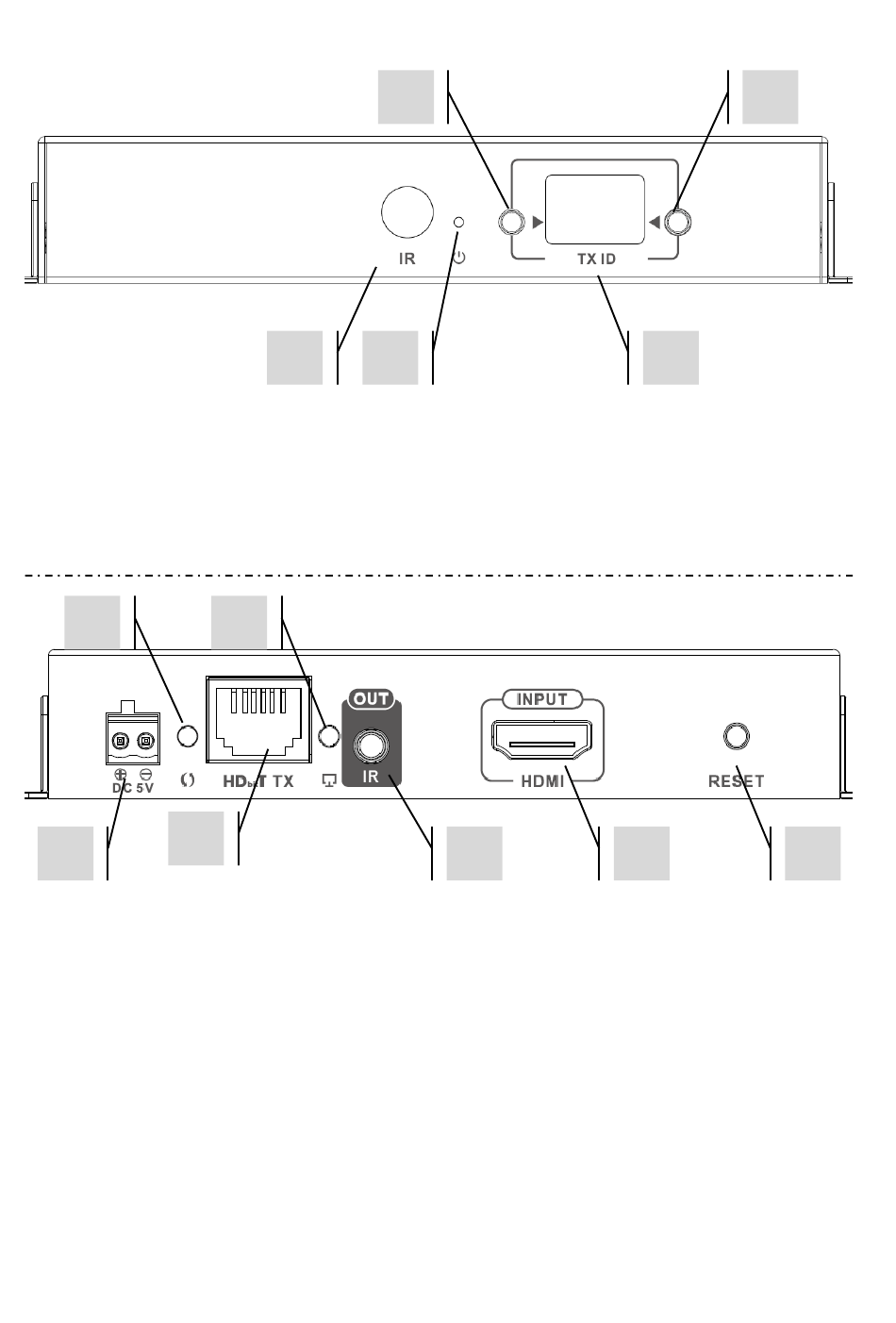

SENDER
1.
IR-Empfänger (zum Wechseln des Matrix-Kanals, nicht für IR-Durchleitung)
2.
Standby-Anzeige
3.
Taste zur Kanaleinstellung
4.
Kanalanzeige (jeder Sender im System muss auf einen anderen Kanal eingestellt werden)
5.
Taste zur Kanaleinstellung
2
3
1
5 V, 3 A Netzeingang (beachten Sie, dass das Gerät nicht mit PoE betrieben werden kann)
1.
2.
Datenübertragungsanzeige
a.
Blinkt langsam: Verbindung wird hergestellt
b.
Blinkt schnell: Verbindung erfolgreich hergestellt und Daten werden übertragen
3.
CAT5e/6-Ausgang
4.
Verbindungsanzeige: Wenn Sie nicht leuchtet, besteht keine Verbindung zum Empfänger
5.
IR-Blaster Miniklinke (IR-Blaster hier einstecken)
6.
HDMI-Eingang
7.
Taste zum Zurücksetzen/Neustarten
3
1
2
4
5
6
5
4
7
